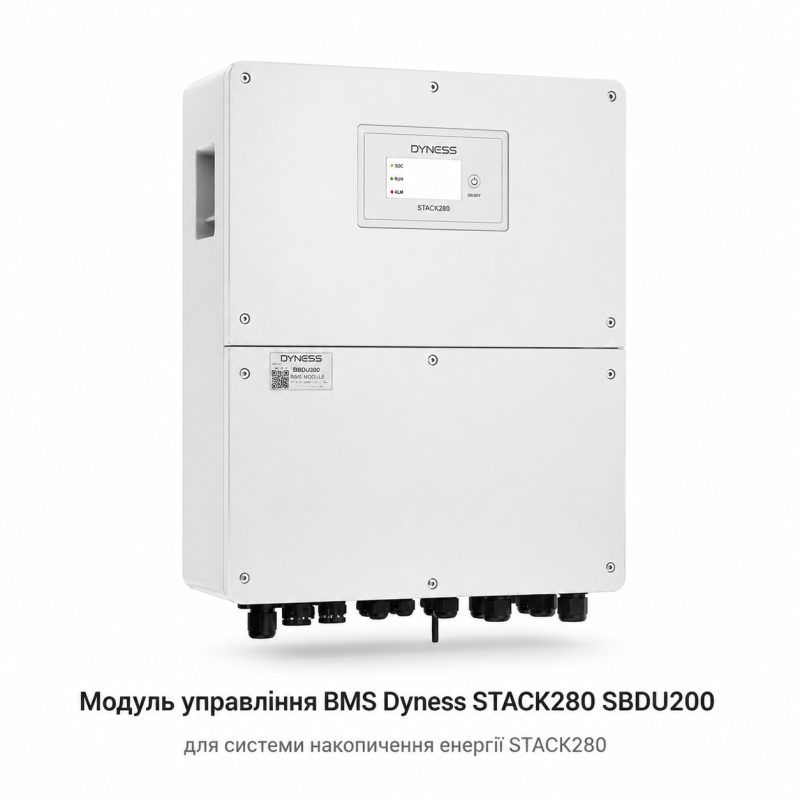

Модуль управления BMS Dyness STACK280 SBDU200

Dyness SBDU200 — центральный высоковольтный модуль управления батарейной системой Dyness STACK280, предназначенный для контроля, защиты и координации работы аккумуляторных модулей S51280 в составе единой системы накопления электроэнергии.

SBDU200 выполняет роль главного контроллера батарейного кластера: обеспечивает запуск и отключение системы, контролирует ее рабочее состояние, управляет зарядкой и разрядкой, обменивается данными с совместимым инвертором через CAN/RS485 и обеспечивает необходимые функции электрической защиты.

Модуль является ключевым компонентом системы Dyness STACK280 и используется совместно с батарейными модулями S51280 51,2 В 280 А·ч 14,34 кВт·ч. Один кластер STACK280 может включать от 3 до 15 аккумуляторных модулей, формируя систему емкостью примерно от 43 до 215,04 кВт·ч.

Центральный контроллер системы STACK280

В высоковольтной системе накопления недостаточно просто последовательно соединить аккумуляторные модули. Для их безопасной и согласованной работы необходим центральный контроллер.

Именно эту функцию выполняет Dyness SBDU200.

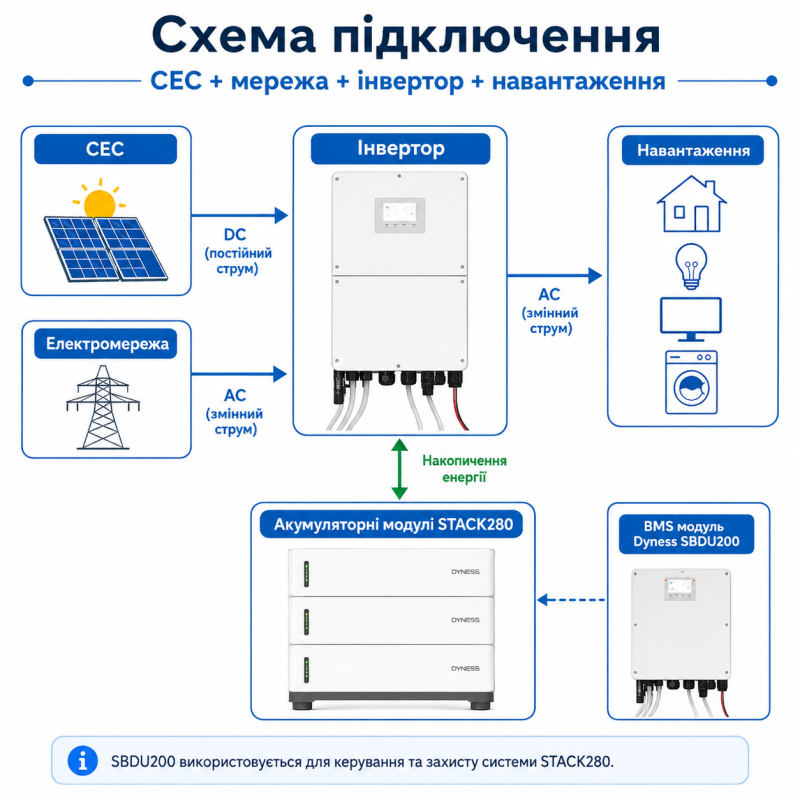

Модуль обеспечивает взаимодействие между:

• аккумуляторными модулями S51280;

• системой BMS;

• гибридным или батарейным инвертором;

• защитной коммутацией;

• параллельно подключенными батарейными кластерами;

• системой мониторинга.

SBDU200 фактически выступает центральной точкой управления высоковольтной батарейной башней STACK280.

Работа с 3–15 батарейными модулями

Один модуль управления используется для построения одного кластера STACK280.

В систему может входить от:

3 до 15 модулей S51280.

Это позволяет создавать различные конфигурации накопителя:

Таким образом, один SBDU200 позволяет построить высоковольтную систему в соответствии с необходимым запасом энергии и параметрами инвертора.

Рабочее напряжение до 876 В

Напряжение батарейного кластера зависит от количества установленных S51280.

В различных конфигурациях рабочий диапазон системы составляет примерно:

134–876 В DC.

Например:

• 3 модуля — примерно 134–175 В;

• 5 модулей — 224–292 В;

• 8 модулей — 358–467 В;

• 10 модулей — 448–584 В;

• 12 модулей — 537–700 В;

• 15 модулей — 672–876 В.

Это позволяет подбирать STACK280 в соответствии с рабочим диапазоном конкретного высоковольтного инвертора.

Управление зарядкой и разрядкой

SBDU200 работает как часть системы управления батареями и обеспечивает контроль процессов зарядки и разрядки аккумуляторного кластера.

Для STACK280 заявлен:

рекомендуемый ток зарядки/разрядки — 140 А;

максимальный непрерывный ток — 200 А.

Пиковый ток разряда системы может достигать примерно 290 А в течение до 2 минут при 25 °C.

Это делает STACK280 подходящей для мощных коммерческих и промышленных систем накопления электроэнергии.

CAN и RS485 для связи с инвертором

SBDU200 оснащен интерфейсами CAN/RS485 для цифрового обмена данными с совместимым инвертором.

Используется стандартный коммуникационный разъем RJ45.

Через коммуникационную линию система передает инвертору необходимую информацию о состоянии аккумуляторного кластера и обеспечивает согласованное управление зарядкой и разрядкой.

Контакты интерфейса предусматривают:

• RS485_B;

• RS485_A;

• CAN-H;

• CAN-L.

Наличие CAN и RS485 обеспечивает возможность интеграции STACK280 с широким перечнем высоковольтных гибридных и батарейных инверторов.

Два порта CAN/RS485

На модуле предусмотрено два коммуникационных порта Inverter CAN/RS485.

Они используются для организации связи батарейной системы с внешним энергетическим оборудованием в соответствии с выбранной схемой подключения.

Конкретный протокол и распиновка должны соответствовать требованиям используемого инвертора.

Параллельное подключение до 12 кластеров

Dyness STACK280 поддерживает масштабирование не только путем увеличения количества S51280 в одном кластере, но и за счет параллельного подключения нескольких готовых кластеров.

Для этого SBDU200 имеет специальные порты:

• Parallel In;

• Parallel Out.

Они используются для коммуникационного соединения нескольких батарейных систем.

Поддерживается параллельная работа до 12 кластеров STACK280.

Благодаря этому общая емкость системы может масштабироваться примерно до:

2,58 МВт·ч.

Это позволяет использовать STACK280 в полноценных коммерческих и промышленных ESS/BESS-системах.

Встроенный DC-выключатель

SBDU200 оснащен DC Circuit Breaker — главным силовым выключателем батарейной системы.

Он используется для:

• включения и отключения высоковольтной части;

• изоляции батарейного кластера при обслуживании;

• защиты системы;

• защиты при коротком замыкании.

Перед запуском батарейной системы DC-выключатель должен быть переведен в соответствующее рабочее положение.

Отдельное управление POWER ON и WAKE

На контроллере предусмотрена многоступенчатая система запуска.

POWER ON

Переключатель активирует питание системы BMS.

WAKE

Кнопка Power Wake используется для запуска батарейной системы после включения силового автомата и BMS.

Такой алгоритм обеспечивает контролируемый запуск высоковольтного накопителя и выполнение внутренней самодиагностики перед началом работы.

LED-индикация состояния

На SBDU200 предусмотрена светодиодная индикация, с помощью которой можно контролировать текущее состояние батарейной системы.

Индикация отображает:

• уровень SOC;

• зарядку;

• разрядку;

• режим ожидания;

• ошибки связи;

• системную защиту.

Например, зеленая индикация используется для нормальных рабочих состояний, желтая может сигнализировать о проблеме связи, а красная — об активации системной защиты.

Контроль SOC

SBDU200 совместно с BMS батарейных модулей обеспечивает определение и передачу информации о SOC — State of Charge, то есть текущем уровне заряда системы.

Корректный контроль SOC необходим для:

• предотвращения чрезмерного разряда;

• управления зарядкой;

• прогнозирования доступного запаса энергии;

• автоматического переключения режимов инвертора;

• эффективной работы резервного питания.

Балансировка аккумуляторной системы

Система BMS обеспечивает контроль напряжения аккумуляторных ячеек и поддерживает их согласованную работу.

Балансировка особенно важна в высоковольтных системах с большим количеством последовательно соединенных модулей, поскольку даже небольшая разница между элементами со временем может влиять на доступную емкость и стабильность системы.

Регулярная полная зарядка также используется для калибровки SOC и поддержания баланса батарейной системы.

Контроль и защита аккумуляторов

BMS системы STACK280 обеспечивает защитные функции, включая контроль:

• перезаряда;

• чрезмерного разряда;

• превышения тока;

• высокой температуры;

• низкой температуры;

• параметров аккумуляторных модулей;

• состояния связи.

При выходе параметров за допустимые пределы система может перейти в защитный режим.

Силовые выходы на инвертор

На SBDU200 предусмотрены внешние силовые разъемы:

External Positive — положительный высоковольтный выход;

External Negative — отрицательный высоковольтный выход.

Через них аккумуляторный кластер подключается к батарейному входу совместимого HV-инвертора.

Благодаря этому все модули STACK280 образуют единую высоковольтную батарею.

Встроенный Wi-Fi

SBDU200 имеет Wi-Fi-функциональность и соответствующие антенны для передачи и приема беспроводного сигнала.

Система STACK280 поддерживает:

• Wi-Fi-мониторинг;

• работу с программным обеспечением;

• удаленный контроль параметров;

• APP;

• OTA-функции обновления.

Это упрощает контроль работы накопителя и сервисное обслуживание.

Заземление

На корпусе предусмотрена отдельная точка Grounding.

Правильное заземление является обязательным условием эксплуатации высоковольтной батарейной системы и обеспечивает дополнительный уровень электробезопасности.

Основные преимущества Dyness SBDU200

Оригинальный BMS для STACK280
Разработан для работы в единой системе с батарейными модулями S51280.

Высоковольтная архитектура
Поддерживает батарейные конфигурации примерно от 134 до 876 В.

3–15 модулей S51280
Один контроллер позволяет построить кластер от 43 до 215,04 кВт·ч.

Ток системы до 200 А
Подходит для мощных промышленных накопителей.

CAN / RS485
Цифровой обмен информацией с совместимым инвертором.

Parallel In / Parallel Out
Возможность создания многокластерных систем.

До 12 кластеров параллельно
Масштабирование до примерно 2,58 МВт·ч.

Встроенный DC Breaker
Силовое отключение и защита батарейного кластера.

Контролируемый запуск
Отдельные POWER ON и WAKE.

LED-индикация
Быстрый контроль состояния системы.

Wi-Fi
Возможность удаленного мониторинга.

Контроль SOC
Точное управление доступным запасом энергии.

Системные защиты
Контроль тока, напряжения, температуры и аварийных состояний.

Stack-конструкция
SBDU200 устанавливается непосредственно в аккумуляторную башню STACK280.

Технические характеристики Dyness SBDU200

Интерфейсы и органы управления

SBDU200 имеет необходимый набор силовых, коммуникационных и управляющих элементов:

• Power Wake Button;

• Power ON;

• DC Breaker;

• External Positive;

• External Negative;

• Inverter CAN/RS485;

• Inverter CAN/RS485;

• Parallel In;

• Parallel Out;

• Wi-Fi;

• Grounding;

• LED-индикацию состояния.

Такой набор позволяет использовать блок как полноценный центральный контроллер батарейного кластера.

Совместимость с инверторами

STACK280 может работать с совместимыми высоковольтными инверторами различных производителей.

Среди платформ, для которых предусмотрена поддержка соответствующих протоколов, могут использоваться решения:

• Solis;

• Growatt;

• Deye;

• Solinteg;

• ATESS;

• Sosen;

• SINENG;

• SINEXCEL;

• Megarevo и другие совместимые системы.

Перед монтажом необходимо проверить совместимость конкретной модели инвертора и правильно выбрать протокол CAN или RS485.

Важно при подборе SBDU200

Dyness SBDU200 не является аккумулятором и самостоятельно не накапливает электроэнергию.

Это модуль управления, необходимый для построения полноценного высоковольтного накопителя STACK280.

Для создания системы необходимы:

• модуль управления SBDU200;

• от 3 до 15 батарейных модулей S51280;

• соответствующее основание STACK280;

• силовые кабели;

• коммуникационные кабели;

• совместимый высоковольтный инвертор.

Для конфигураций с большим количеством батарей могут использоваться дополнительные элементы расширения и двухколонная схема монтажа.

Сферы применения

Dyness SBDU200 в составе STACK280 подходит для:

• коммерческих СЭС;

• промышленных солнечных электростанций;

• ESS;

• BESS;

• систем резервного питания;

• Peak Shaving;

• предприятий;

• производственных цехов;

• складов;

• логистических комплексов;

• супермаркетов;

• офисных зданий;

• гостиниц;

• ресторанов;

• спортивных комплексов;

• баз отдыха;

• фермерских хозяйств;

• холодильных складов;

• крупных частных объектов.

Dyness SBDU200 — центральный элемент системы STACK280

Dyness SBDU200 обеспечивает управление, коммуникацию и защиту высоковольтного аккумуляторного кластера STACK280.

Возможность подключения 3–15 батарейных модулей S51280, работа с напряжением до примерно 876 В, током до 200 А, интерфейсы CAN/RS485, Wi-Fi, встроенный DC-выключатель и поддержка параллельной работы до 12 кластеров делают SBDU200 ключевым компонентом для построения масштабируемой системы накопления электроэнергии Dyness.

В сочетании с аккумуляторами S51280 контроллер позволяет создать систему от 43 кВт·ч для небольшого коммерческого объекта до многокластерного накопителя общей емкостью примерно 2,58 МВт·ч для бизнеса и промышленности.
