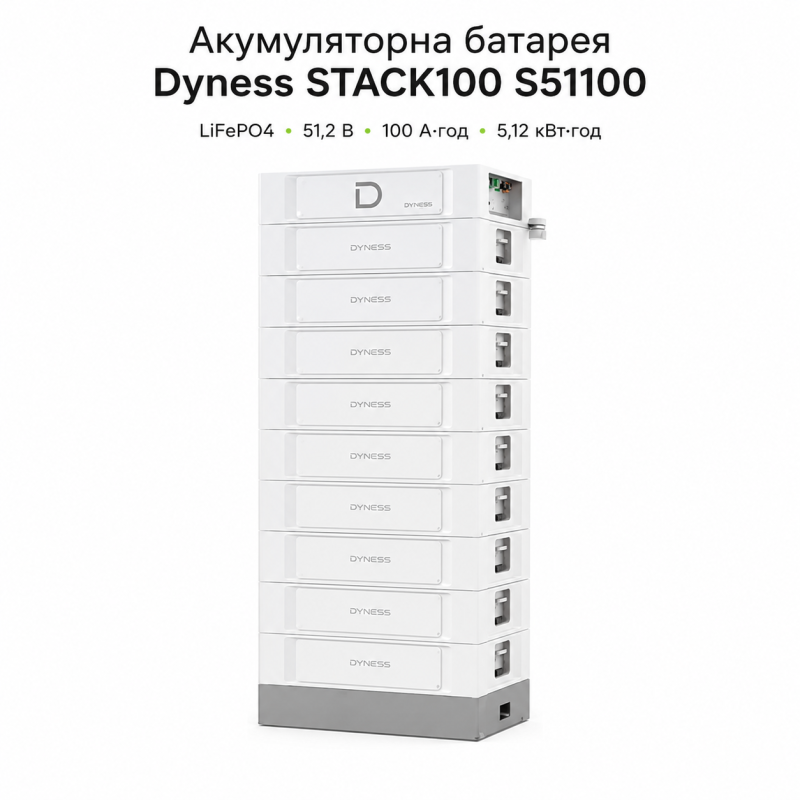

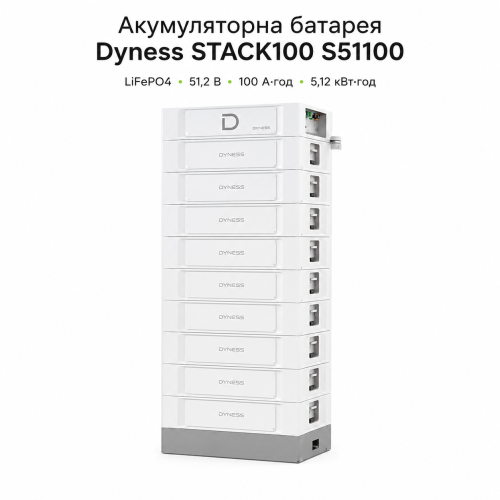

Аккумуляторная батарея Dyness STACK100 S51100 LiFePO4 51,2 В 100 А·ч 5,12 кВт·ч

Dyness S51100 — высоковольтный литий-железо-фосфатный аккумуляторный модуль серии STACK100 с номинальным напряжением 51,2 В, емкостью 100 А·ч и запасом энергии 5,12 кВт·ч. Модуль предназначен для построения масштабируемых систем накопления электроэнергии для частных домов, коммерческих объектов, небольших предприятий, солнечных электростанций и систем резервного питания.

S51100 используется как составная часть высоковольтной системы Dyness STACK100. Батарейные модули устанавливаются друг на друга и последовательно объединяются в единый HV-накопитель. В зависимости от необходимой емкости и рабочего напряжения в одном кластере может использоваться от 3 до 15 модулей S51100, что позволяет создавать системы номинальной емкостью от 15,36 до 76,8 кВт·ч.

Благодаря технологии LiFePO4, модульной конструкции, возможности работы с током до 100 А, глубине разряда до 95% и ресурсу более 8000 циклов, S51100 хорошо подходит для систем, рассчитанных на регулярную ежедневную зарядку и разрядку.

LiFePO4 — стабильная технология для систем накопления

В аккумуляторном модуле используются литий-железо-фосфатные элементы LiFePO4 (LFP).

Эта технология особенно хорошо подходит для стационарных систем хранения электроэнергии благодаря:

• высокой термической стабильности;

• длительному циклическому ресурсу;

• стабильному рабочему напряжению;

• возможности регулярной зарядки и разрядки;

• отсутствию выраженного эффекта памяти;

• высокому уровню безопасности при правильной эксплуатации;

• эффективной работе в системах резервного и солнечного питания.

Один модуль S51100 содержит 16 LFP-ячеек.

Номинальные параметры одной ячейки:

• напряжение — 3,2 В;

• емкость — 100 А·ч;

• энергия — 320 Вт·ч.

Суммарно 16 ячеек формируют аккумуляторный модуль напряжением 51,2 В и емкостью 5,12 кВт·ч.

Емкость 5,12 кВт·ч в одном модуле

Номинальный запас энергии S51100 составляет:

5,12 кВт·ч.

Номинальная емкость:

100 А·ч.

Номинальное напряжение:

51,2 В DC.

При допустимой глубине разряда 95% DOD ориентировочно доступный запас энергии одного модуля составляет около 4,86 кВт·ч.

Масштабируемая система Dyness STACK100

Главное преимущество S51100 — возможность быстро создавать систему необходимой емкости путем добавления батарейных модулей.

В одном кластере STACK100 может использоваться от 3 до 15 батарей S51100.

Таким образом, одна и та же платформа может использоваться как для сравнительно компактной системы на 15,36 кВт·ч, так и для мощного накопителя на 76,8 кВт·ч.

Высоковольтная архитектура

S51100 является модулем высоковольтной системы.

При последовательном соединении нескольких аккумуляторов увеличивается общее напряжение кластера.

Рабочий диапазон зависит от количества установленных модулей.

Например:

• 3 модуля — примерно 134–175 В;

• 4 модуля — 179–233 В;

• 5 модулей — 224–292 В;

• 6 модулей — 268–350 В;

• 8 модулей — 358–467 В;

• 10 модулей — 448–584 В;

• 12 модулей — 537–700 В;

• 15 модулей — 672–876 В.

Это позволяет адаптировать систему под рабочий диапазон совместимого высоковольтного гибридного инвертора.

Зарядка и разрядка до 1C

Система STACK100 поддерживает высокие токи заряда и разряда.

Рекомендуемый рабочий ток:

50 А / 0,5C.

Максимальный непрерывный ток:

100 А / 1C.

Пиковый ток разряда:

до 125 А / 1,25C примерно в течение 2 минут при температуре 25 °C.

Для одного модуля при номинальном напряжении 51,2 В это соответствует мощности примерно:

• при 50 А — 2,56 кВт;

• при 100 А — 5,12 кВт.

Глубина разряда до 95%

Для системы заявлена глубина разряда:

до 95% DOD.

Это позволяет использовать большую часть накопленной энергии батареи и повышает практическую эффективность системы хранения.

Ресурс более 8000 циклов

Для системы STACK100 заявлен циклический ресурс:

≥8000 циклов.

Такой ресурс делает S51100 подходящим для ежедневной эксплуатации.

Батарея может регулярно:

• заряжаться от солнечной электростанции;

• накапливать электроэнергию из сети;

• разряжаться в часы высокого потребления;

• обеспечивать резервное питание;

• снижать пиковую нагрузку на сеть.

Безстоечный монтаж

STACK100 использует модульную stack-конструкцию.

Аккумуляторы устанавливаются непосредственно друг на друга без традиционного серверного шкафа.

Преимущества:

• компактная установка;

• минимум дополнительных металлических конструкций;

• быстрый монтаж;

• аккуратный внешний вид;

• простое увеличение емкости;

• минимальное количество внешних соединений.

Plug-and-Play конструкция

Система STACK100 разработана таким образом, чтобы максимально упростить монтаж.

Благодаря встроенным межмодульным контактам нет необходимости прокладывать отдельные внешние силовые кабели между каждой батареей.

Это:

• сокращает время монтажа;

• уменьшает количество кабелей;

• снижает вероятность ошибок подключения;

• облегчает сервисное обслуживание;

• делает систему компактнее.

Принудительное воздушное охлаждение

STACK100 оснащается системой принудительного воздушного охлаждения.

Она помогает поддерживать оптимальный температурный режим при работе с высокими токами заряда и разряда.

Температурный контроль важен для:

• стабильной мощности;

• длительного ресурса;

• защиты ячеек;

• интенсивной циклической эксплуатации.

Независимая система пожаротушения

Для батарейных модулей STACK100 предусмотрена дополнительная система пожарной безопасности.

Каждый PACK имеет отдельное устройство пожаротушения.

Это обеспечивает дополнительный уровень защиты аккумуляторной системы.

CAN и RS485

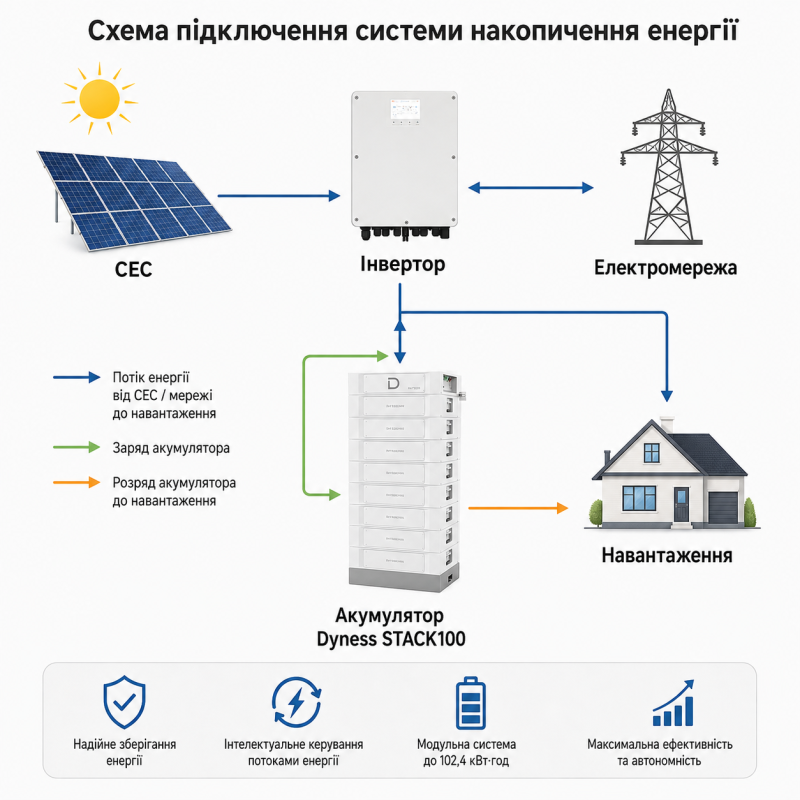

Полная система STACK100 поддерживает связь с совместимым инвертором через:

• CAN;

• RS485.

Через BDU/BMS инвертор получает информацию о:

• уровне заряда SOC;

• допустимом токе зарядки;

• допустимом токе разрядки;

• напряжении системы;

• температуре;

• рабочем состоянии батарей;

• ошибках и защитных состояниях.

Система BMS

В составе полной STACK100 используется система управления батареями BMS.

Она выполняет:

• контроль напряжения;

• контроль тока;

• контроль температуры;

• защиту от перезаряда;

• защиту от чрезмерного разряда;

• защиту от превышения тока;

• контроль высокой и низкой температуры;

• управление зарядкой;

• управление разрядкой;

• балансировку элементов.

Важно: S51100 является батарейным модулем системы STACK100 и не должен рассматриваться как полностью автономный аккумулятор 51,2 В для прямого подключения к обычному низковольтному инвертору. Для работы необходима полная конфигурация STACK100 с соответствующим BDU/BMS и совместимым высоковольтным инвертором.

Возможность параллельного масштабирования

STACK100 позволяет увеличивать не только количество модулей в одном высоковольтном кластере.

Полноценные батарейные кластеры могут объединяться для создания значительно более крупной системы накопления.

Поддерживается работа до 12 кластеров параллельно, что позволяет создать систему общей емкостью до примерно 921,6 кВт·ч при использовании максимальных конфигураций.

Основные преимущества Dyness S51100

• LiFePO4 технология — стабильные и долговечные LFP-ячейки.

• 5,12 кВт·ч в одном модуле — удобный базовый блок для формирования системы.

• 100 А·ч — оптимальное сочетание емкости и мощности.

• 51,2 В на модуль — возможность создания высоковольтных кластеров.

• До 95% DOD — эффективное использование накопленной энергии.

• Более 8000 циклов — высокий ресурс.

• Ток до 100 А / 1C — высокая мощность заряда и разряда.

• Пиковый ток до 125 А — запас для кратковременных нагрузок.

• 3–15 модулей в кластере — гибкое масштабирование.

• 15,36–76,8 кВт·ч — широкий диапазон емкости одного кластера.

• Stack-конструкция — установка без традиционной стойки.

• Минимум межмодульных кабелей — простой монтаж.

• Принудительное воздушное охлаждение.

• Пожаротушение каждого PACK.

• CAN / RS485 — цифровая связь с совместимым инвертором.

• Возможность параллельного масштабирования.

Технические характеристики Dyness S51100

Сферы применения

Dyness STACK100 S51100 подходит для:

• частных домов;

• крупных коттеджей;

• солнечных электростанций;

• систем резервного питания;

• систем собственного потребления солнечной энергии;

• гостиниц;

• ресторанов;

• баз отдыха;

• спортивных комплексов;

• магазинов;

• офисов;

• фермерских хозяйств;

• складов;

• СТО;

• небольших производств;

• телекоммуникационных систем;

• серверного оборудования;

• Peak Shaving;

• гибридных СЭС;

• коммерческих ESS.

Dyness STACK100 S51100 — гибкий модуль для высоковольтной системы накопления

Dyness S51100 51,2 В 100 А·ч 5,12 кВт·ч — компактный LiFePO4-модуль, на базе которого можно построить масштабируемую высоковольтную систему накопления электроэнергии.

Поддержка конфигураций от 3 до 15 батарей, емкость системы 15,36–76,8 кВт·ч, глубина разряда до 95%, ток до 100 А, ресурс более 8000 циклов, stack-конструкция и возможность дальнейшего масштабирования делают STACK100 эффективным решением для объектов, где важны резервное питание, накопление солнечной генерации и возможность увеличивать запас энергии в будущем.
