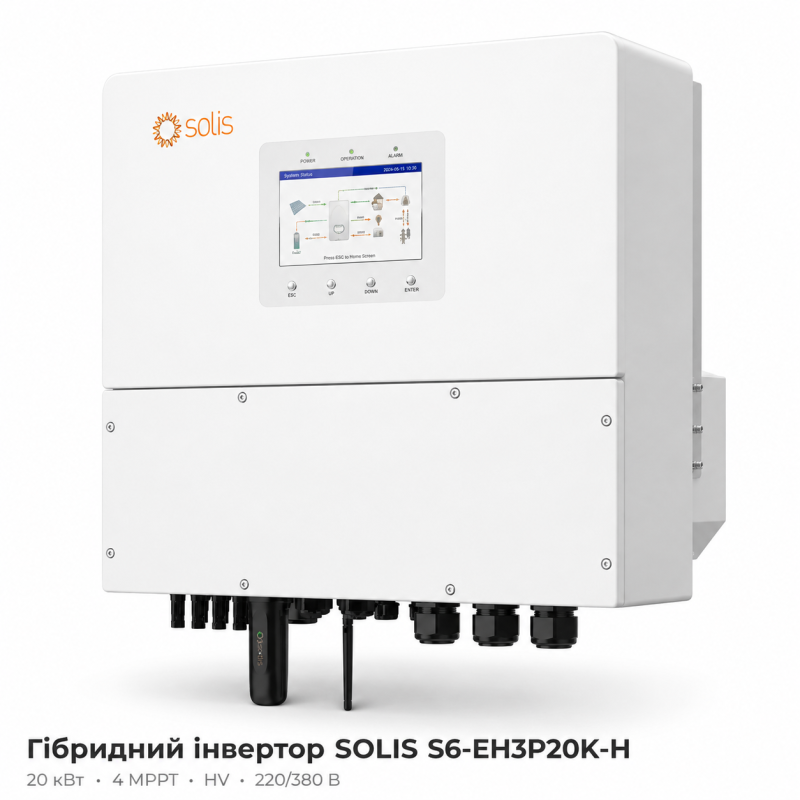

Гибридный инвертор SOLIS S6-EH3P20K-H 20 кВт HV 4 MPPT Wi-Fi 220/380 В трехфазный

SOLIS S6-EH3P20K-H — мощный трехфазный гибридный инвертор нового поколения номинальной мощностью 20 кВт, предназначенный для построения современных солнечных электростанций с высоковольтными аккумуляторными системами хранения энергии.

Модель рассчитана на большие частные дома, коммерческие объекты, офисы, магазины, гостиницы, базы отдыха, фермерские хозяйства, небольшие производства и другие объекты с трехфазной сетью 220/380 В или 230/400 В.

Инвертор объединяет в одном устройстве функции сетевого солнечного инвертора, зарядного устройства для HV-аккумуляторов, системы резервного питания и интеллектуального управления потоками электроэнергии.

Важной особенностью модели являются 4 независимых MPPT-трекера, которые позволяют эффективно работать с солнечными массивами различной ориентации и значительно упрощают проектирование солнечных электростанций на сложных крышах.

Солнечная электростанция до 32 кВт

SOLIS S6-EH3P20K-H поддерживает подключение солнечного массива с максимальной полезной мощностью до 32 кВт, то есть примерно 160% от номинальной AC-мощности инвертора.

Такой запас по DC-мощности позволяет установить больше солнечных панелей и получать повышенную генерацию утром, вечером, зимой и в условиях недостаточной солнечной активности.

Максимальное входное напряжение солнечных панелей составляет 1000 В, а рабочий диапазон MPPT — 200–850 В.

4 независимых MPPT

SOLIS S6-EH3P20K-H оснащен 4 независимыми MPPT-трекерами.

Это особенно удобно для солнечных электростанций, где панели:

• установлены на разных скатах крыши;

• имеют различную ориентацию;

• расположены под разными углами;

• частично затеняются в течение дня;

• разделены на несколько независимых массивов.

Каждый MPPT рассчитан на максимальный рабочий ток до 20 А, что позволяет использовать современные высокомощные солнечные модули с повышенным рабочим током.

Работа с высоковольтными HV-аккумуляторами

Инвертор предназначен для работы с высоковольтными литиевыми аккумуляторными системами.

Рабочий диапазон напряжения аккумуляторов составляет:

120–800 В DC.

Максимальная мощность зарядки батареи — 20 кВт, а максимальный ток заряда/разряда — 50 А.

Высоковольтная архитектура обеспечивает эффективную работу мощных систем накопления энергии и позволяет создавать решения с большой емкостью аккумуляторов для длительного резервного питания.

Для обмена информацией с BMS аккумуляторной системы предусмотрены интерфейсы CAN и RS485.

Резервное питание с переключением менее 10 мс

SOLIS S6-EH3P20K-H может использоваться как основа мощной системы резервного электроснабжения.

При отключении внешней электрической сети инвертор способен перейти на резервное питание приблизительно за:

<10 мс.

Быстрое переключение позволяет продолжать работу значительной части чувствительного оборудования практически без заметной паузы.

Номинальная мощность резервного выхода составляет 20 кВт.

Для модели 20 кВт предусмотрена возможность кратковременной перегрузки резервного выхода до 1,6 номинальной мощности приблизительно в течение 10 секунд.

Это особенно полезно при запуске оборудования с высокими пусковыми токами:

• насосов;

• компрессоров;

• кондиционеров;

• холодильного оборудования;

• электродвигателей;

• вентиляционных систем.

Работа с неравномерной нагрузкой по фазам

В реальных трехфазных сетях нагрузка редко распределяется между фазами абсолютно равномерно.

SOLIS S6-EH3P20K-H поддерживает 100% несимметричную нагрузку по фазам.

Для модели 20 кВт максимальная мощность на одной фазе может достигать до 40% номинальной мощности инвертора.

Это значительно упрощает использование инвертора в частных домах и коммерческих объектах, где к разным фазам подключены разные группы потребителей.

Подключение генератора

Инвертор поддерживает интеграцию генератора в общую энергосистему.

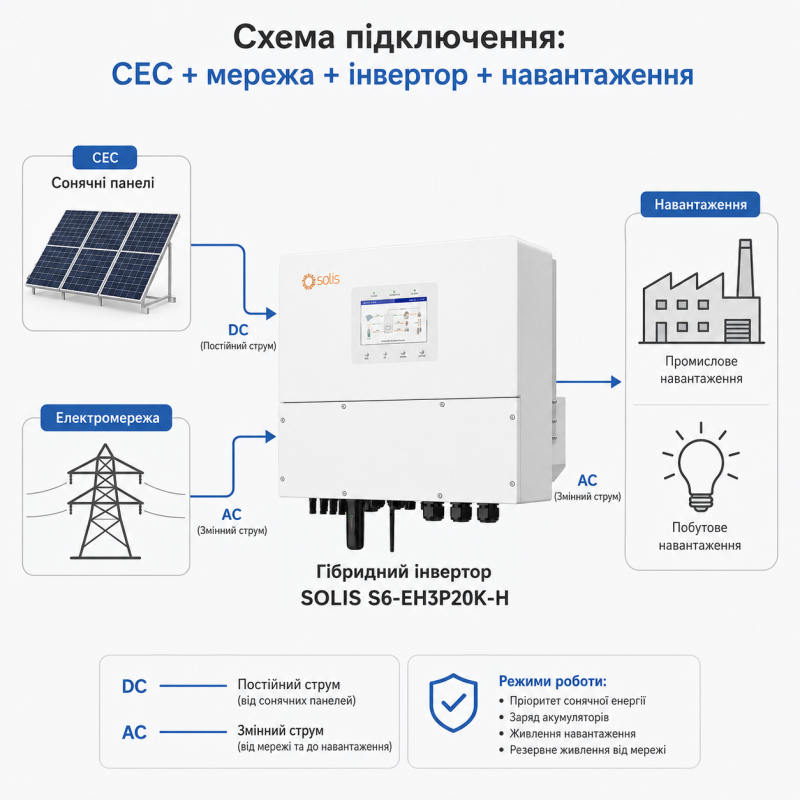

Это позволяет создать комплексную систему:

солнечные панели + электросеть + аккумуляторы + генератор + нагрузка.

Генератор может использоваться как дополнительный источник электроэнергии при продолжительных аварийных отключениях сети или при недостаточном заряде аккумуляторной системы.

Такое решение особенно актуально для объектов, где требуется высокий уровень энергетической автономности.

Интеллектуальное управление энергией

SOLIS S6-EH3P20K-H позволяет гибко задавать приоритет использования различных источников электроэнергии.

Система может работать по схеме:

солнечные панели → нагрузка → заряд аккумулятора → электросеть.

Также доступны другие алгоритмы в зависимости от выбранного режима и настроек оборудования.

Поддерживаются:

• режим собственного потребления;

• резервирование заряда аккумулятора;

• зарядка по расписанию;

• разрядка по расписанию;

• ограничение пикового потребления;

• оптимизация использования солнечной генерации.

Предусмотрено до 6 настраиваемых временных периодов зарядки и разрядки, что позволяет эффективно использовать многозонные тарифы на электроэнергию.

Параллельная работа

При необходимости увеличения мощности системы несколько инверторов могут работать параллельно.

Поддерживается параллельная работа до 6 инверторов.

Благодаря этому систему можно постепенно масштабировать в соответствии с увеличением потребления или мощности солнечной электростанции.

AC Coupling

Поддержка AC Coupling позволяет интегрировать SOLIS S6-EH3P20K-H в уже существующую сетевую солнечную электростанцию.

Это удобно в ситуации, когда на объекте уже установлен сетевой солнечный инвертор, а владелец хочет дополнительно установить аккумуляторную систему и организовать резервное питание без полной реконструкции существующей СЭС.

Мониторинг и управление

Для локального управления используется большой 7-дюймовый LCD-дисплей, обеспечивающий удобный доступ к основным параметрам и настройкам системы.

Инвертор поддерживает:

• Bluetooth;

• мобильное приложение;

• CAN;

• RS485;

• Ethernet;

• Wi-Fi — с соответствующим модулем или в зависимости от комплектации;

• LAN — опционально;

• Cellular — опционально.

Через систему мониторинга можно отслеживать:

• генерацию солнечной электростанции;

• потребление объекта;

• заряд аккумуляторов;

• разряд аккумуляторов;

• состояние электросети;

• состояние резервного выхода;

• текущую мощность системы;

• аварийные сообщения.

Высокий КПД

Максимальный КПД инвертора составляет около 97,7%.

Европейский КПД — около 97,5%.

Эффективность MPPT достигает 99,9%, что обеспечивает точное отслеживание точки максимальной мощности солнечного массива и эффективное использование доступной солнечной энергии.

Степень защиты IP66

Корпус SOLIS S6-EH3P20K-H имеет степень защиты IP66.

Это обеспечивает высокий уровень защиты электронных компонентов от пыли и воздействия воды при соблюдении требований производителя по монтажу оборудования.

Рабочий температурный диапазон:

от -25 °C до +60 °C.

Для поддержания оптимальной рабочей температуры используется интеллектуальная система активного охлаждения.

Основные преимущества SOLIS S6-EH3P20K-H

Мощность 20 кВт
Подходит для крупных частных и коммерческих объектов.

4 независимых MPPT
Удобное подключение солнечных панелей на разных скатах и плоскостях.

До 32 кВт солнечных панелей
Возможность значительно увеличить установленную DC-мощность СЭС.

HV-аккумуляторы 120–800 В
Поддержка современных высоковольтных систем накопления энергии.

Заряд и разряд до 50 А
Подходит для мощных аккумуляторных систем.

Резервный выход 20 кВт
Позволяет обеспечивать питанием значительную часть объекта.

Переключение <10 мс
Быстрый переход на резервное питание.

Несимметричная трехфазная нагрузка
Удобная работа с неравномерным распределением потребления по фазам.

Подключение генератора
Возможность создания комплексной автономной энергосистемы.

Параллельная работа до 6 инверторов
Позволяет масштабировать систему.

AC Coupling
Удобная модернизация существующей сетевой солнечной электростанции.

IP66
Высокая степень защиты корпуса.

7-дюймовый дисплей
Удобная настройка и локальный мониторинг.

Bluetooth и удаленный мониторинг
Контроль работы солнечной и аккумуляторной системы.

Технические характеристики SOLIS S6-EH3P20K-H

Системы защиты

SOLIS S6-EH3P20K-H оснащен комплексом электрических и электронных защит, необходимых для безопасной эксплуатации солнечной и аккумуляторной системы.

Предусмотрены:

• защита от островного режима;

• защита от перенапряжения на выходе;

• контроль сопротивления изоляции;

• контроль остаточного тока;

• защита от превышения выходного тока;

• защита от короткого замыкания;

• DC-выключатель;

• защита от неправильной полярности PV;

• защита от перенапряжения PV;

• защита от неправильной полярности аккумулятора;

• возможность использования AFCI для защиты от дугового пробоя.

Где можно использовать SOLIS S6-EH3P20K-H

Инвертор подходит для:

• частных домов большой площади;

• коттеджей;

• гостиниц;

• баз отдыха;

• ресторанов;

• офисов;

• магазинов;

• складских помещений;

• фермерских хозяйств;

• мастерских;

• небольших производственных предприятий;

• коммерческих солнечных электростанций;

• систем резервного питания;

• автономных и гибридных энергосистем.

SOLIS S6-EH3P20K-H — мощный гибридный инвертор для СЭС и резервного питания

SOLIS S6-EH3P20K-H сочетает трехфазную мощность 20 кВт, возможность подключения до 32 кВт солнечных панелей, 4 MPPT, работу с высоковольтными аккумуляторами 120–800 В, ток заряда и разряда до 50 А, резервный выход 20 кВт, быстрое переключение менее 10 мс, поддержку генератора и возможность параллельной работы.

Это универсальное решение для пользователей, которым необходима не просто солнечная электростанция, а полноценная система управления электроэнергией с накоплением, резервированием, интеллектуальным распределением мощности и возможностью дальнейшего масштабирования.
