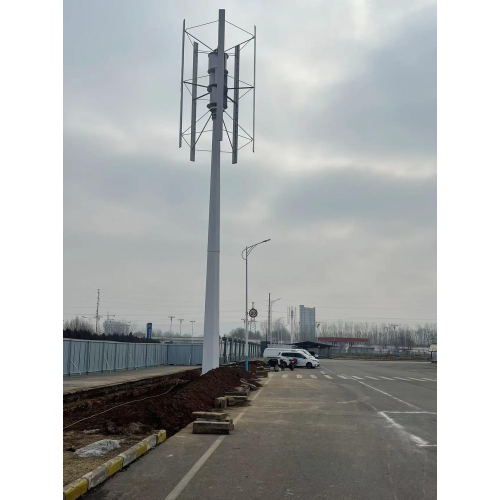

Вертикальный ветрогенератор ENERSUN HV40K 40 кВт с мачтой и контроллером

Вертикальный ветрогенератор ENERSUN HV40K мощностью 40 кВт с мачтой и контроллером — это комплект промышленного ветроэнергетического оборудования для преобразования кинетической энергии ветра в электрическую энергию.

Комплект включает вертикальную ветровую турбину H-образного типа, мачту для ее установки и контроллер для управления работой ветрогенератора и передачи произведенной электроэнергии другим компонентам энергосистемы.

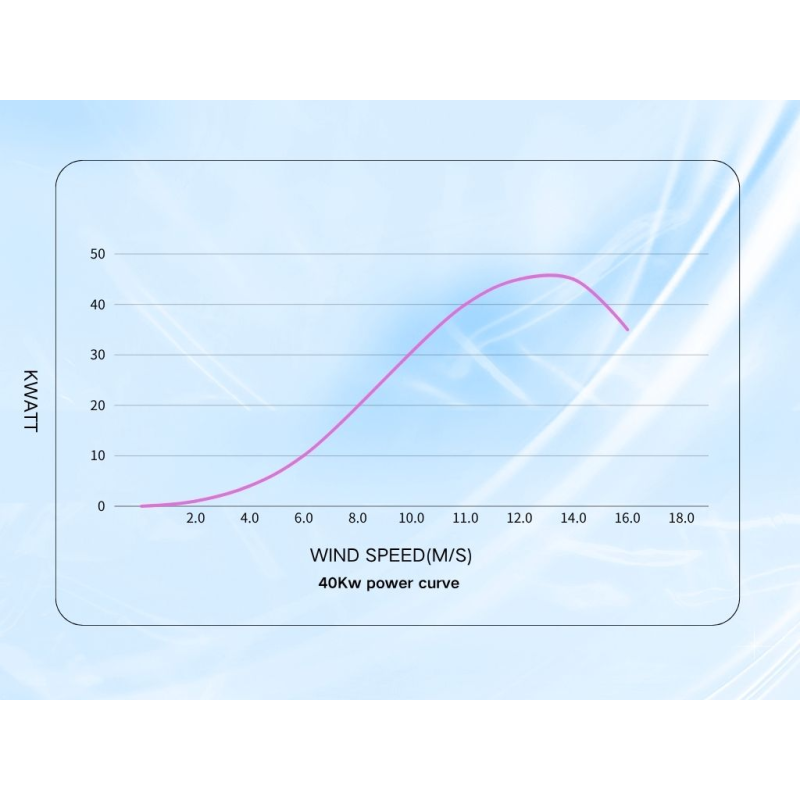

Номинальная мощность модели составляет 40 кВт, максимальная — до 45 кВт. Ветровое колесо начинает вращаться при скорости ветра от 2 м/с, начало рабочей генерации заявлено от 3 м/с, а номинальные рабочие параметры достигаются при скорости ветра около 11 м/с.

ENERSUN HV40K оснащен вертикальной осью вращения, пятью лопастями и безсердечниковым генератором осевого магнитного потока с магнитной левитацией. Такая конструкция направлена на снижение механического сопротивления, облегчение запуска и обеспечение плавной работы ветрового колеса.

Длина лопастей составляет 7 м, диаметр ветрового колеса — 5 м. Ротор включает пять основных лопастей и три дополнительных барабанных элемента.

Для защиты оборудования от перегрузки предусмотрен электромагнитный тормоз. Степень защиты установки — IP54, рабочий температурный диапазон составляет от −40 до +40 °C, допустимая относительная влажность — до 90%.

Мачта обеспечивает установку ветрогенератора на расчетной высоте, где воздушный поток обычно более стабильный и меньше зависит от наземных препятствий. Ее высота, конструкция и способ крепления должны определяться в соответствии с проектом, характеристиками грунта, рельефом, окружающей застройкой и ветровыми нагрузками.

Контроллер используется для управления работой ветрогенератора, контроля электрических параметров и взаимодействия с инвертором, балластной нагрузкой или системой накопления энергии. Точные параметры контроллера зависят от комплектации поставки.

Назначение

Комплект ENERSUN HV40K может использоваться для:

• автономного электроснабжения предприятий;
• питания производственных и складских объектов;
• электроснабжения фермерских хозяйств;
• обеспечения энергией удаленных объектов;
• зарядки промышленных аккумуляторных систем;
• создания гибридных солнечно-ветровых электростанций;
• компенсации части собственного энергопотребления;
• резервного или дополнительного электроснабжения;
• питания телекоммуникационного и инфраструктурного оборудования.

Ветрогенератор может работать в составе автономной, сетевой или гибридной энергетической системы. Для создания законченного комплекса могут дополнительно потребоваться инвертор, аккумуляторные батареи, балластная нагрузка, коммутационное оборудование, защитная автоматика и система мониторинга.

Основные преимущества

Комплект с мачтой и контроллером

Поставка основных компонентов единым комплектом упрощает подготовку будущей ветроэнергетической системы к монтажу.

Номинальная мощность 40 кВт

Установка рассчитана на коммерческие, промышленные, сельскохозяйственные и инфраструктурные объекты. Максимальная заявленная мощность составляет 45 кВт.

Вертикальная H-образная конструкция

Вертикально-осевой ротор не требует хвостового механизма ориентации, характерного для горизонтальных турбин.

Старт от 2 м/с

Низкая стартовая скорость позволяет ветровому колесу начинать вращение при скорости ветра от 2 м/с.

Генератор с магнитной левитацией

Безсердечниковый генератор осевого магнитного потока способствует уменьшению сопротивления при запуске и более плавной работе ротора.

Большое ветровое колесо

Лопасти длиной 7 м и диаметр ротора 5 м позволяют установке взаимодействовать со значительным объемом воздушного потока.

Пять лопастей

Пятилопастная конфигурация рассчитана на стабильную работу ротора и эффективную передачу крутящего момента генератору.

Электромагнитное торможение

Электромагнитный тормоз предназначен для защиты оборудования от перегрузки и чрезмерной скорости вращения.

Устойчивость к сильному ветру

Заявленная максимальная скорость ветра для выживания конструкции составляет 50 м/с.

Степень защиты IP54

Оборудование имеет частичную защиту от пыли и защиту от водяных брызг с разных направлений.

Комплектация

1. Вертикальный ветрогенератор ENERSUN HV40K мощностью 40 кВт.
2. Ветровое колесо с пятью лопастями.
3. Генератор осевого магнитного потока с магнитной левитацией.
4. Центральный роторный блок.
5. Три дополнительных барабанных элемента ротора.
6. Электромагнитная тормозная система.
7. Мачта для установки ветрогенератора.
8. Контроллер ветрогенератора.
9. Монтажные элементы согласно комплектации.
10. Техническая документация.

Точная высота мачты, параметры контроллера, состав креплений и наличие дополнительного электротехнического оборудования уточняются перед заказом.

Технические характеристики

Требования к установке

Перед монтажом необходимо:

• провести оценку ветрового потенциала участка;
• определить среднегодовую скорость ветра;
• выбрать безопасное место установки;
• рассчитать фундамент и несущую конструкцию мачты;
• учитывать массу оборудования и динамические нагрузки;
• предусмотреть защитное заземление;
• установить систему молниезащиты;
• подобрать совместимый инвертор;
• установить коммутационную и защитную автоматику;
• обеспечить доступ для технического обслуживания.

Монтаж турбины, мачты, контроллера и электротехнического оборудования должен выполняться специализированной организацией в соответствии с проектной документацией.
