Вертикальный ветрогенератор ENERSUN HV30K 30 кВт с мачтой и контроллером

Вертикальный ветрогенератор ENERSUN HV30K мощностью 30 кВт с мачтой и контроллером — это комплект промышленного ветроэнергетического оборудования, предназначенный для преобразования энергии ветра в электрическую энергию.

В комплект входят вертикальная ветровая турбина H-образного типа, мачта для ее установки и контроллер для управления работой ветрогенератора, контроля электрических параметров и безопасной передачи произведенной электроэнергии другим компонентам энергосистемы.

Номинальная мощность модели составляет 30 кВт, максимальная — до 35 кВт. Ветровое колесо начинает вращаться при скорости ветра от 2 м/с, начало рабочей генерации заявлено при скорости от 3 м/с, а номинальная мощность достигается при скорости ветра около 11 м/с.

ENERSUN HV30K оснащен вертикальной осью вращения, пятью алюминиевыми лопастями и безсердечниковым генератором осевого магнитного потока с магнитной левитацией. Такая конструкция направлена на уменьшение механического сопротивления, более легкий запуск и плавную работу ветрового колеса.

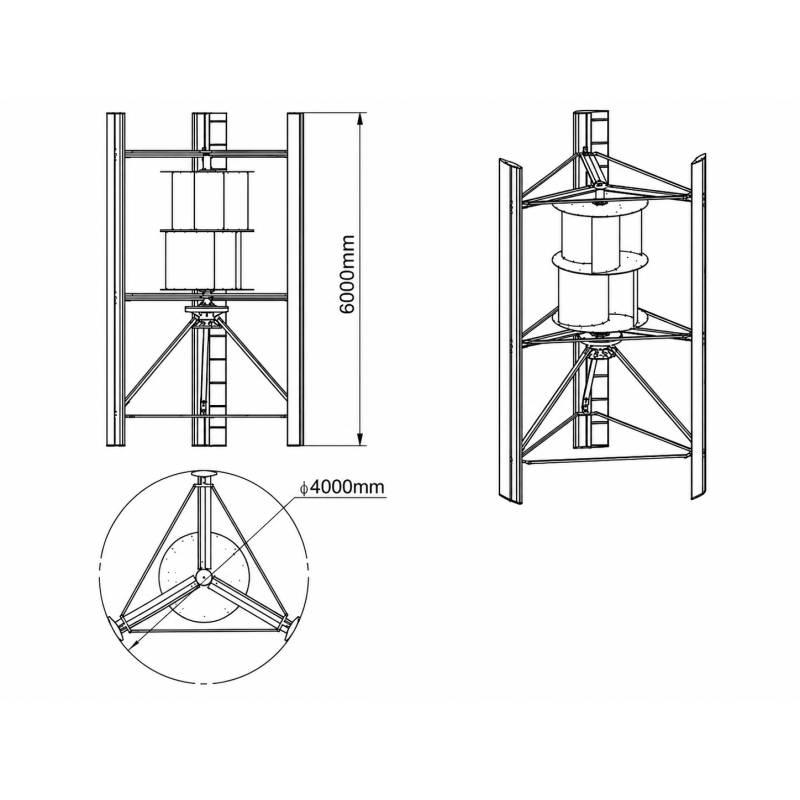

Высота рабочей части турбины составляет 6 м, диаметр ветрового колеса — 4 м. Конструкция включает пять основных лопастей и три дополнительных барабанных элемента ротора.

Лопасти изготовлены из алюминиевого сплава, который сочетает механическую прочность, относительно небольшой вес, устойчивость к коррозии и пригодность для продолжительной эксплуатации на открытом воздухе.

Для защиты оборудования от перегрузки предусмотрен электромагнитный тормоз. Заявленная степень защиты — IP54, рабочий температурный диапазон составляет от −40 до +80 °C, допустимая относительная влажность — до 90%.

Мачта, входящая в комплект, предназначена для установки турбины на расчетной высоте. Ее конструкция и высота должны подбираться с учетом ветрового потенциала объекта, особенностей рельефа, окружающей застройки, типа грунта и расчетных ветровых нагрузок.

Контроллер обеспечивает управление работой ветрогенератора, контроль напряжения и тока, взаимодействие с защитными устройствами и передачу произведенной электроэнергии на совместимый инвертор, аккумуляторную систему или другое электротехническое оборудование.

Комплектация

В комплект входят:

1. Вертикальный ветрогенератор ENERSUN HV30K мощностью 30 кВт.
2. Ветровое колесо с пятью алюминиевыми лопастями.
3. Генератор осевого магнитного потока с магнитной левитацией.
4. Центральный роторный блок.
5. Электромагнитная тормозная система.
6. Мачта для установки ветрогенератора.
7. Контроллер ветрогенератора.
8. Монтажные элементы согласно комплектации поставки.
9. Техническая документация.

Точный состав крепежных элементов, высота мачты, параметры контроллера и наличие дополнительного электротехнического оборудования уточняются перед оформлением заказа.

Назначение

Комплект ENERSUN HV30K может использоваться для:

• автономного электроснабжения коммерческих объектов;
• питания производственных и складских помещений;
• электроснабжения фермерских хозяйств;
• обеспечения электроэнергией удаленных объектов;
• зарядки промышленных аккумуляторных систем;
• создания гибридных солнечно-ветровых электростанций;
• снижения потребления электроэнергии из внешней сети;
• резервного или дополнительного электроснабжения;
• питания инфраструктурного и телекоммуникационного оборудования.

Ветрогенератор может работать в составе автономной, сетевой или гибридной энергосистемы. Для создания законченного энергетического комплекса могут дополнительно потребоваться инвертор, аккумуляторные батареи, балластная нагрузка, защитная автоматика, коммутационное оборудование и система мониторинга.

Основные преимущества

Комплектное решение

Поставка турбины вместе с мачтой и контроллером упрощает подбор основных компонентов и подготовку оборудования к установке.

Мощность до 35 кВт

Номинальная мощность установки составляет 30 кВт, а максимальная — до 35 кВт. Это позволяет использовать оборудование на коммерческих, производственных, сельскохозяйственных и инфраструктурных объектах.

Вертикальная H-образная конструкция

Вертикально-осевой ротор не требует хвостового механизма ориентации, характерного для горизонтальных ветровых турбин.

Начало вращения от 2 м/с

Низкая стартовая скорость позволяет ветровому колесу начинать вращение при скорости ветра от 2 м/с.

Генератор с магнитной левитацией

Безсердечниковый генератор осевого магнитного потока способствует уменьшению сопротивления при запуске и обеспечивает более плавное вращение ротора.

Пять алюминиевых лопастей

Алюминиевые лопасти имеют сравнительно небольшой вес, устойчивы к коррозии и подходят для продолжительной эксплуатации на открытом воздухе.

Электромагнитный тормоз

Система электромагнитного торможения предназначена для защиты оборудования от перегрузок и чрезмерной скорости вращения.

Работа в разных климатических условиях

Заявленный диапазон рабочих температур составляет от −40 до +80 °C, а максимальная скорость ветра для выживания конструкции — до 50 м/с.

Степень защиты IP54

Оборудование имеет частичную защиту от проникновения пыли и защиту от водяных брызг, поступающих с разных направлений.

Эксплуатация на большой высоте

Допустимая высота эксплуатации над уровнем моря составляет до 4500 м.

Технические характеристики

Функции контроллера

Контроллер комплекта может обеспечивать:

• контроль выходного напряжения;
• контроль тока генератора;
• управление передачей произведенной электроэнергии;
• защиту от превышения допустимых электрических параметров;
• взаимодействие с электромагнитной тормозной системой;
• подключение балластной нагрузки;
• передачу энергии на совместимый инвертор;
• зарядку аккумуляторной системы в зависимости от схемы подключения;
• контроль основных рабочих параметров ветрогенератора.

Фактический набор функций, номинальное напряжение, допустимый ток и интерфейсы контроллера зависят от конкретной комплектации.

Особенности мачты

Мачта предназначена для установки ветрогенератора на высоте, где воздушный поток обычно более стабильный и меньше зависит от наземных препятствий.

При проектировании установки необходимо учитывать:

• высоту и конструкцию мачты;
• массу ветрогенератора;
• диаметр ветрового колеса;
• статические и динамические нагрузки;
• максимальную скорость ветра в регионе;
• тип грунта;
• конструкцию фундамента;
• наличие зданий, деревьев и линий электропередачи;
• требования к заземлению и молниезащите.

Варианты применения

Автономная система

Ветрогенератор может работать совместно с контроллером, аккумуляторными батареями и гибридным инвертором. Произведенная электроэнергия используется для питания нагрузки и зарядки системы накопления.

Сетевая система

При наличии совместимого сетевого инвертора, необходимой автоматики и разрешения на параллельную работу установка может использоваться для компенсации собственного энергопотребления объекта.

Гибридная солнечно-ветровая система

ENERSUN HV30K может работать совместно с солнечными панелями и системой накопления энергии. Сочетание двух источников генерации позволяет использовать солнечную энергию при достаточной инсоляции и энергию ветра при наличии подходящего воздушного потока.

Требования к установке

Перед монтажом комплекта необходимо:

• оценить ветровой потенциал участка;
• определить среднегодовую скорость ветра;
• выбрать безопасное место установки;
• рассчитать фундамент мачты;
• проверить несущую способность грунта;
• обеспечить защитное заземление;
• установить систему молниезащиты;
• подобрать совместимый инвертор;
• предусмотреть защитную и коммутационную автоматику;
• обеспечить доступ для технического обслуживания;
• соблюдать безопасные расстояния до зданий и линий электропередачи.

Монтаж турбины, мачты, контроллера и электротехнического оборудования должен выполняться специализированной организацией в соответствии с проектной документацией.

Рекомендации по техническому обслуживанию

Во время эксплуатации рекомендуется регулярно:

• проверять состояние алюминиевых лопастей;
• осматривать несущие элементы ротора;
• контролировать болтовые и сварные соединения;
• проверять мачту и фундамент;
• контролировать состояние электрических кабелей;
• проверять работу электромагнитного тормоза;
• осматривать генератор;
• проверять защитное заземление;
• контролировать систему молниезащиты;
• анализировать фактические показатели генерации.

Периодичность обслуживания зависит от условий установки, интенсивности ветровых нагрузок, температуры, влажности и режима эксплуатации.

Важная информация

Фактическая мощность и годовая выработка электроэнергии зависят от:

• среднегодовой скорости ветра;
• продолжительности ветровых периодов;
• высоты мачты;
• рельефа местности;
• наличия окружающих препятствий;
• уровня турбулентности;
• параметров контроллера и инвертора;
• потерь в кабельных линиях;
• общей конфигурации энергетической системы.

Номинальная мощность 30 кВт заявлена при скорости ветра около 11 м/с. При меньшей скорости фактическая мощность генерации будет ниже.

Вертикальный ветрогенератор ENERSUN HV30K 30 кВт с мачтой и контроллером — это комплектное решение для создания автономной, сетевой или гибридной ветроэнергетической системы на коммерческих, производственных, сельскохозяйственных и инфраструктурных объектах.
