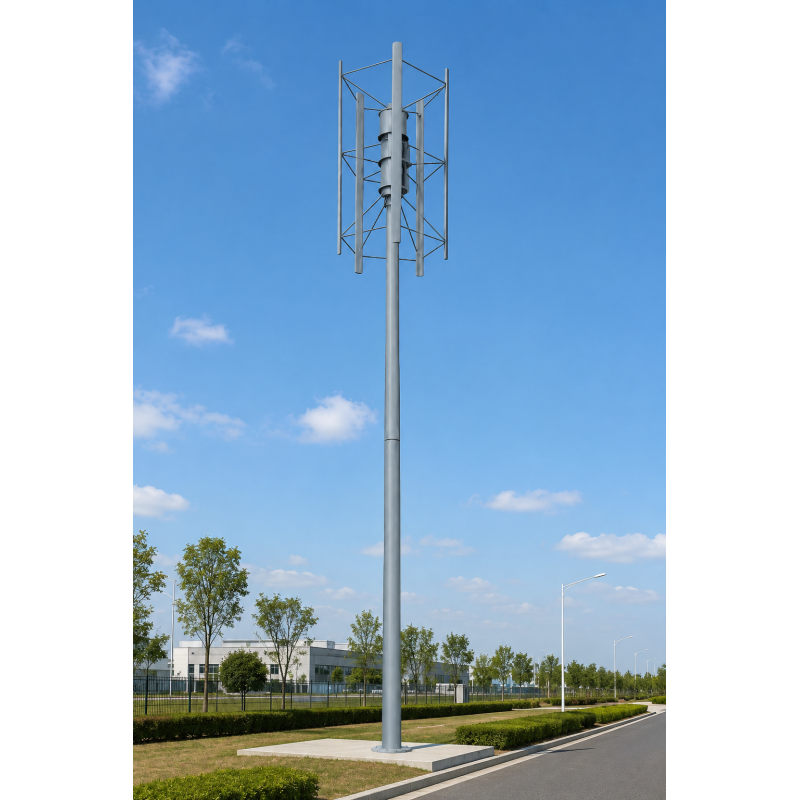

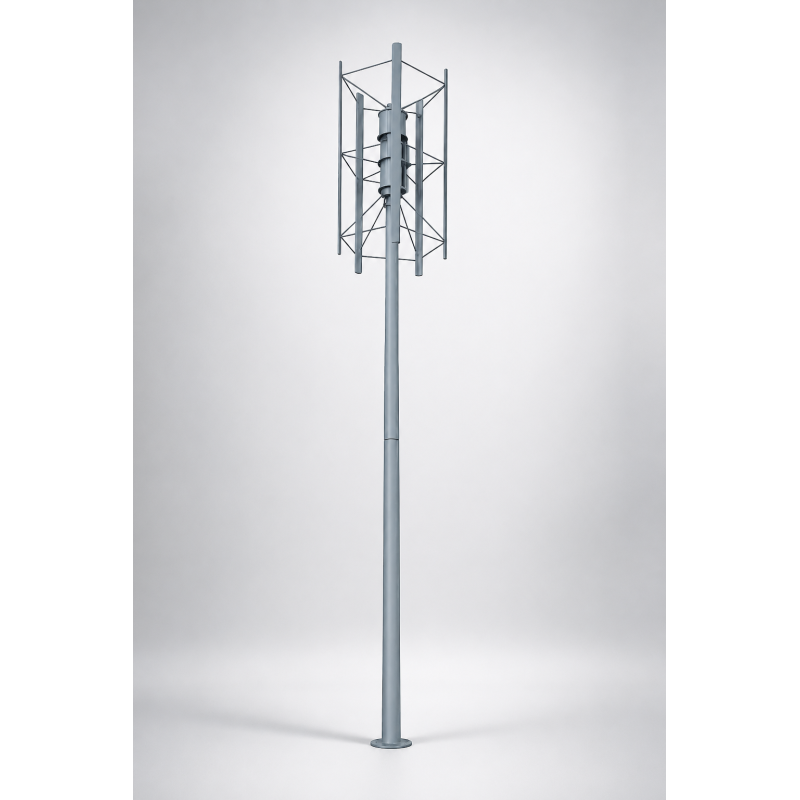

Вертикальный ветрогенератор ENERSUN HV50K 50 кВт с мачтой и контроллером

Вертикальный ветрогенератор ENERSUN HV50K мощностью 50 кВт с мачтой и контроллером — это комплект промышленного ветроэнергетического оборудования для преобразования кинетической энергии ветра в электрическую энергию.

В комплект входят вертикальная ветровая турбина H-образного типа, мачта для ее установки и контроллер для управления работой ветрогенератора, контроля электрических параметров и передачи произведенной электроэнергии другим компонентам энергосистемы.

Номинальная мощность установки составляет 50 кВт, максимальная — до 55 кВт. Ветровое колесо начинает вращаться при скорости ветра от 2 м/с, рабочая генерация начинается от 3 м/с, а номинальная мощность достигается при скорости ветра около 11 м/с.

ENERSUN HV50K оснащен вертикальной осью вращения, пятью лопастями и безсердечниковым генератором осевого магнитного потока с магнитной левитацией. Такая конструкция направлена на снижение механического сопротивления, облегчение запуска и обеспечение плавной работы ротора.

Длина лопастей составляет 10 м, диаметр ветрового колеса — 5 м. Ротор включает пять основных лопастей и три дополнительных барабанных элемента.

Для защиты оборудования от перегрузки предусмотрен электромагнитный тормоз. Степень защиты установки — IP54, рабочий температурный диапазон составляет от −40 до +40 °C, допустимая относительная влажность — до 90%.

Мачта обеспечивает установку турбины на расчетной высоте. Ее высота и конструкция определяются согласно проекту, характеристикам грунта, рельефу, окружающей застройке и расчетным ветровым нагрузкам.

Контроллер используется для управления работой ветрогенератора, контроля напряжения и тока, взаимодействия с электромагнитным тормозом, инвертором, балластной нагрузкой или системой накопления электроэнергии.

Назначение

Комплект ENERSUN HV50K может применяться для:

• автономного электроснабжения предприятий;
• питания производственных и складских объектов;
• электроснабжения агропромышленных комплексов;
• обеспечения энергией удаленных объектов;
• зарядки промышленных аккумуляторных систем;
• создания гибридных солнечно-ветровых электростанций;
• снижения потребления электроэнергии из внешней сети;
• резервного и дополнительного электроснабжения;
• питания инфраструктурного и телекоммуникационного оборудования.

Для создания законченной энергосистемы дополнительно могут потребоваться инвертор, аккумуляторные батареи, балластная нагрузка, защитная автоматика, коммутационное оборудование и система мониторинга.

Основные преимущества

Комплектное решение

Турбина поставляется вместе с мачтой и контроллером, что упрощает подбор основных компонентов системы.

Мощность до 55 кВт

Номинальная мощность составляет 50 кВт, максимальная — до 55 кВт.

Вертикальная H-образная конструкция

Вертикально-осевая турбина не требует хвостового механизма ориентации по направлению ветра.

Начало вращения от 2 м/с

Низкая стартовая скорость расширяет рабочий диапазон установки.

Генератор с магнитной левитацией

Безсердечниковый генератор осевого магнитного потока способствует уменьшению сопротивления и более плавной работе ротора.

Пять лопастей длиной 10 м

Большая рабочая часть турбины обеспечивает взаимодействие со значительным объемом воздушного потока.

Электромагнитное торможение

Система защищает ветрогенератор от перегрузки и чрезмерной скорости вращения.

Устойчивость к сильному ветру

Заявленная скорость ветра для выживания конструкции составляет до 50 м/с.

Степень защиты IP54

Оборудование имеет частичную защиту от пыли и защиту от водяных брызг.

Комплектация

1. Вертикальный ветрогенератор ENERSUN HV50K мощностью 50 кВт.
2. Ветровое колесо с пятью лопастями.
3. Генератор осевого магнитного потока с магнитной левитацией.
4. Центральный роторный блок.
5. Три дополнительных барабанных элемента.
6. Электромагнитная тормозная система.
7. Мачта для установки.
8. Контроллер ветрогенератора.
9. Монтажные элементы согласно комплектации.
10. Техническая документация.

Технические характеристики

Требования к установке

Перед монтажом необходимо провести оценку ветрового потенциала участка, выполнить расчет фундамента и мачты, предусмотреть заземление, молниезащиту, совместимый инвертор, защитную автоматику и безопасные расстояния до окружающих объектов.

Монтаж турбины, мачты, контроллера и электротехнического оборудования должен выполняться специализированной организацией согласно проектной документации.

Важная информация

Фактическая мощность и годовая выработка зависят от среднегодовой скорости ветра, высоты мачты, рельефа, турбулентности, окружающих препятствий, параметров контроллера и инвертора, потерь в кабельных линиях и конфигурации системы.

Номинальная мощность 50 кВт заявлена при скорости ветра около 11 м/с. При меньшей скорости фактическая генерация будет ниже.
