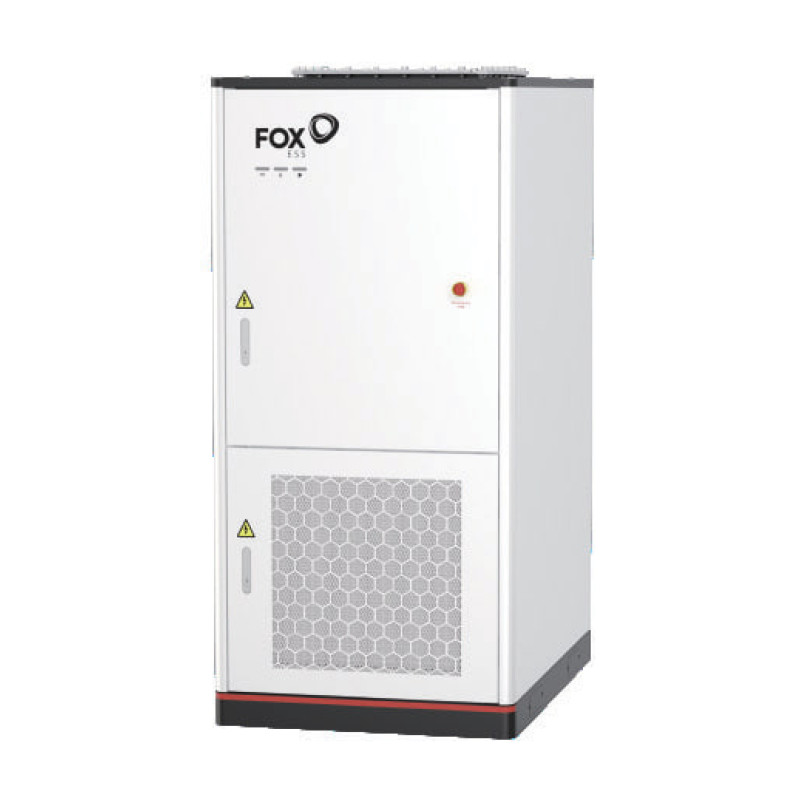

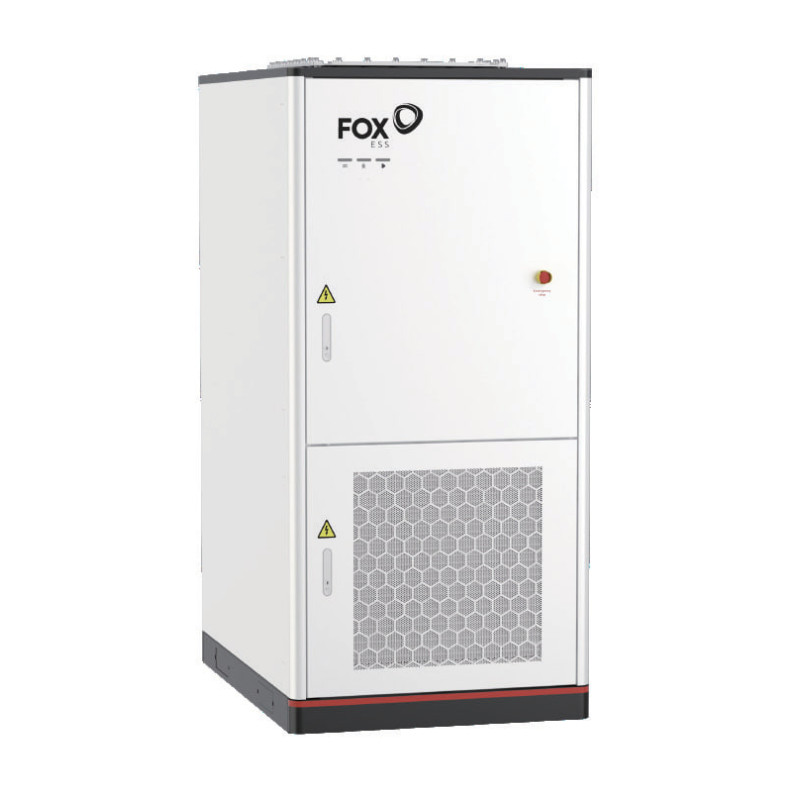

FOX ESS T-MAX Plus — комплексна комерційна та промислова система накопичення електроенергії формату All-in-One з акумуляторною ємністю 241 кВт·год та варіантами потужності 50, 60, 80, 100 або 125 кВт. Система призначена для резервного електроживлення, накопичення сонячної енергії, зниження пікових навантажень, оптимізації споживання електроенергії та підвищення енергетичної незалежності підприємств.

В одному зовнішньому корпусі інтегровані LiFePO4-акумулятор, BMS, PCS, система керування енергією, силовий захист, рідинне охолодження, пожежна безпека та комунікаційні компоненти. Завдяки такій архітектурі система поставляється максимально підготовленою до встановлення та не потребує побудови складної батарейної інфраструктури з окремих компонентів.

Ємність 241 кВт·год

Номінальна загальна ємність акумуляторної частини становить 241 кВт·год.

В основі системи використовуються літій-залізо-фосфатні елементи LFP 3,2 В / 314 А·год. Ємність одного батарейного блока становить 60,29 кВт·год, а робочий діапазон високовольтної батарейної системи — 672–876 В DC.

Технологія LiFePO4 добре підходить для комерційних систем накопичення завдяки високій циклічній витривалості, термічній стабільності та можливості регулярного заряджання й розряджання.

Варіанти потужності 50–125 кВт

Серія T-MAX Plus представлена декількома виконаннями:

• TM241kWh-50kW-H — 50 кВт;
• TM241kWh-60kW-H — 60 кВт;
• TM241kWh-80kW-H — 80 кВт;
• TM241kWh-100kW-H — 100 кВт;
• TM241kWh-125kW-H — 125 кВт.

Це дозволяє підібрати одну й ту саму акумуляторну платформу 241 кВт·год під різні рівні навантаження — від невеликого комерційного підприємства до потужного виробничого або інфраструктурного об'єкта.

Формат «Все в одному»

T-MAX Plus побудована за концепцією All-in-One.

В одному корпусі об'єднані:

• акумуляторна система;
• BMS;
• PCS;
• система силового захисту;
• інтелектуальне керування енергією;
• система терморегулювання;
• система моніторингу;
• пожежна автоматика;
• комутаційне обладнання.

Такий підхід значно спрощує проектування, транспортування, монтаж та введення системи в експлуатацію.

Пряме підключення сонячних панелей

Важлива перевага T-MAX Plus — наявність PV-входів із MPPT, завдяки яким сонячні панелі можна підключати безпосередньо до системи.

Основні параметри PV-входу:

Параметри PV-входу наведені в технічному паспорті серії.

Це дозволяє створити інтегровану систему:

сонячні панелі → T-MAX Plus → акумулятор → навантаження / мережа.

Робота з мережею, СЕС, генератором та резервним навантаженням

T-MAX Plus підтримує пряме підключення:

• сонячних панелей;
• зовнішньої електромережі;
• резервного навантаження;
• паливного генератора.

Система може працювати як у мережевому, так і в автономному режимі. При зникненні зовнішнього живлення перемикання на резервне навантаження виконується менш ніж за 10 мс.

Це дозволяє використовувати T-MAX Plus як потужну систему резервного електропостачання підприємства.

Трифазна система 220/380 В та 230/400 В

T-MAX Plus розрахована на стандартні трифазні промислові мережі:

220/380 В або 230/400 В.

Підтримуються конфігурації:

3W + N + PE або 3W + PE.

Номінальна частота становить 50/60 Гц, коефіцієнт потужності регулюється в діапазоні від 0,8 відстаючого до 0,8 випереджального, а гармонійні спотворення струму становлять менше 3%.

Резервне живлення EPS

Система обладнана окремим виходом EPS для резервного навантаження.

При аварійному відключенні електромережі T-MAX Plus здатна перейти на роботу від акумулятора всього за:

<10 мс.

Номінальна вихідна напруга резервного виходу:

220/380 В або 230/400 В.

Номінальна частота:

50/60 Гц.

THDv на номінальній потужності:

<3%.

Завдяки цьому система добре підходить для живлення обладнання, чутливого до тривалих перебоїв електроенергії.

Підтримка генератора

T-MAX Plus підтримує роботу з паливним генератором.

Це дозволяє побудувати багаторівневу систему:

СЕС + мережа + акумулятор 241 кВт·год + генератор + навантаження.

При тривалому відключенні зовнішньої електромережі генератор може використовуватися для живлення навантаження та взаємодії з системою накопичення відповідно до заданого режиму роботи. Підтримка генератора прямо передбачена специфікацією системи.

Peak Shaving — зниження пікового навантаження

T-MAX Plus підтримує режим Peak Shaving.

Система може накопичувати енергію в години низького споживання або при надлишковій сонячній генерації, а потім віддавати її в моменти максимального навантаження.

Це дозволяє:

• зменшити пікове споживання з мережі;
• розвантажити ввід підприємства;
• знизити залежність від доступної потужності мережі;
• оптимізувати витрати на електроенергію;
• ефективніше використовувати власну СЕС.

Виробником також передбачені режими скидання навантаження, керування фотоелектричним накопиченням та регулювання частоти.

Накопичення надлишкової сонячної енергії

На підприємствах із великою СЕС значна частина сонячної генерації може припадати на час, коли споживання невисоке.

T-MAX Plus дозволяє накопичити цю електроенергію в акумуляторі та використати її:

• ввечері;
• вночі;
• під час пікового споживання;
• при аварійному відключенні;
• за недостатньої генерації СЕС.

Це збільшує рівень власного споживання сонячної електроенергії та дозволяє використовувати СЕС ефективніше.

Потужна акумуляторна система

Основні параметри батареї:

Ці параметри наведені в технічному паспорті T-MAX Plus.

Наявність 128 температурних датчиків забезпечує детальний контроль температурного стану акумуляторної системи.

Рідинне охолодження

Для терморегулювання використовується рідинне охолодження.

На відміну від простих систем повітряного охолодження, рідинна система дозволяє точніше підтримувати необхідну температуру батарей та силових компонентів.

Це особливо важливо при:

• тривалому високому навантаженні;
• швидкому заряджанні;
• інтенсивному розряджанні;
• щоденному циклічному використанні;
• роботі при високій температурі навколишнього середовища.

У паспорті T-MAX Plus прямо зазначено рідинний тип охолодження.

Ресурс понад 8000 циклів

Для акумуляторної системи заявлений циклічний ресурс:

≥8000 циклів при 70% EOL.

Система підтримує глибину розряду DoD 0–100% відповідно до паспортних параметрів.

Це робить T-MAX Plus придатною для регулярної комерційної експлуатації та щоденного циклу заряджання/розряджання.

Висока ефективність

Паспортні показники системи:

• максимальний ККД — до 98%;
• ефективність повного циклу — 87%.

Висока ефективність особливо важлива для комерційних накопичувачів, через які протягом року проходять значні обсяги електроенергії.

Fox ESS Cloud та дистанційний моніторинг

T-MAX Plus підтримує інтелектуальний моніторинг.

Робочі дані системи можуть передаватися у Fox ESS Cloud за допомогою:

• Wi-Fi;
• 4G;
• 5G.

Це дозволяє дистанційно контролювати роботу накопичувача, аналізувати режими споживання та відстежувати стан енергосистеми.

У технічних характеристиках також зазначений інтерфейс Ethernet.

Масштабування системи

T-MAX Plus постачається попередньо налаштованою на виробництві та розрахована на швидке підключення на об'єкті.

Також передбачена можливість паралельного підключення систем, що дозволяє збільшувати загальну потужність та накопичену енергію відповідно до потреб підприємства.

Наприклад, кілька систем по 241 кВт·год можуть формувати накопичувач із загальною ємністю в сотні кВт·год або більше.

Комплексна пожежна безпека

T-MAX Plus оснащена багаторівневою системою пожежної безпеки.

Передбачені:

• датчик диму;
• тепловий датчик;
• звукова сигналізація;
• аерозольне пожежогасіння;
• захист на рівні шафи;
• захист на рівні батарейної упаковки;
• вибухобезпечний вентиляційний отвір.

Разом із превентивною системою сигналізації це забезпечує додатковий рівень захисту промислової ESS.

Комплекс електричних захистів

У системі передбачені:

• захист від зворотної полярності акумулятора;
• захист від зворотної полярності PV;
• захист від перевищення змінного струму;
• захист від короткого замикання AC;
• захист від перенапруги AC/DC;
• контроль ізоляції;
• контроль залишкового струму;
• виявлення замикання на землю;
• захист від дугового розряду AFCI;
• контроль струму сонячного поля.

Захист IP55 та IP67

Основний корпус системи має ступінь захисту:

IP55.

Безпосередньо акумуляторна частина має рівень захисту:

IP67.

Це дозволяє використовувати T-MAX Plus як промислову систему зовнішнього встановлення при дотриманні вимог до монтажу.

Антикорозійний захист корпусу:

C4 стандартно, C5 — опціонально.

Основні переваги FOX ESS T-MAX Plus

241 кВт·год в одному корпусі
Великий запас енергії для бізнесу та промисловості.

Потужність від 50 до 125 кВт
Можна підібрати PCS відповідно до навантаження об'єкта.

All-in-One
Батарея, PCS, BMS, охолодження, захист та керування інтегровані в єдину систему.

LiFePO4 314 А·год
Сучасна LFP-архітектура для інтенсивної експлуатації.

Пряме підключення СЕС
Вбудовані MPPT дозволяють безпосередньо працювати із сонячними панелями.

Генератор + мережа + СЕС + батарея
Можливість побудови комплексної енергетичної системи.

Перемикання EPS <10 мс
Швидке резервування навантаження.

Рідинне охолодження
Точний контроль температури батарей.

190 А заряд/розряд
Висока продуктивність акумуляторної системи.

≥8000 циклів
Розрахована на тривалу циклічну експлуатацію.

Peak Shaving
Зниження піків споживання з електромережі.

Fox ESS Cloud
Дистанційний контроль роботи системи.

Паралельне підключення
Можливість масштабування накопичувача.

Комплексне пожежогасіння
Датчики, сигналізація, аерозольна система та аварійна вентиляція.

IP55 / батарея IP67
Підходить для промислової експлуатації.

Загальні технічні характеристики FOX ESS T-MAX Plus

Характеристика Значення

Серія FOX ESS T-MAX Plus

Тип обладнання Комерційна та промислова система зберігання енергії

Архітектура All-in-One

Варіанти потужності 50 / 60 / 80 / 100 / 125 кВт

Загальна ємність 241 кВт·год

Тип батареї LiFePO4 / LFP

Комірки 3,2 В / 314 А·год

Ємність батарейного блока 60,29 кВт·год

Діапазон батарейної напруги 672–876 В

Максимальний зарядний струм 190 А

Максимальний розрядний струм 190 А

Кількість температурних датчиків 128

Захист батареї IP67

Максимальна PV-напруга 1000 В

Діапазон PV-входу 180–950 В

Стартова PV-напруга 180 В

Номінальна PV-напруга 750 В

MPPT-діапазон 180–850 В

Максимальний струм MPPT 40 А

Isc MPPT 50 А

MPPT 4 або 8 залежно від модифікації

Вихідна мережа Трифазна

Номінальна напруга 220/380 В або 230/400 В

Частота 50/60 Гц

THDi <3%

Power Factor 0,8 lagging – 0,8 leading

EPS Так

Час перемикання EPS <10 мс

THDv EPS <3%

Підтримка генератора Так

Максимальний ККД 98%

Ефективність повного циклу 87%

DoD 0–100%

Ресурс ≥8000 циклів @ 70% EOL

Охолодження Рідинне

Робоча температура -25…+55 °C

Робоча висота ≤3000 м

Вологість 0–100%

Рівень шуму <75 дБ на відстані 1 м

Інтерфейс Ethernet

Хмарний моніторинг Fox ESS Cloud

Бездротова передача Wi-Fi / 4G / 5G

Ступінь захисту корпусу IP55
