Гібридний інвертор SOLIS S6-EH3P12K02-NV-YD-L 12 кВт, 48 В, 2 MPPT, Wi-Fi, 220/380 В, трифазний

SOLIS S6-EH3P12K02-NV-YD-L — потужний сучасний трифазний гібридний інвертор на 12 кВт для сонячних електростанцій із низьковольтними акумуляторними системами 40–60 В / клас 48 В. Модель призначена для великих приватних будинків, котеджів, офісів, магазинів, фермерських господарств, майстерень та інших об’єктів, де потрібні висока потужність, трифазне живлення, накопичення сонячної енергії та автоматичне резервне електропостачання.

Інвертор об’єднує в одній системі сонячні панелі, акумуляторні батареї, зовнішню електромережу та генератор. Він підтримує роботу On-Grid і Off-Grid, AC- та DC-coupling, трифазне незбалансоване навантаження, Smart Load, паралельне підключення, інтелектуальне керування зарядом АКБ та дистанційний моніторинг через SolisCloud. Актуальна серія S6-EH3P(5–18)K02-NV-YD-L розрахована саме на низьковольтні 48-вольтові системи накопичення. (Solis Inverters)

Основні переваги SOLIS S6-EH3P12K02-NV-YD-L

Потужність 12 кВт і трифазний вихід

Номінальна вихідна потужність моделі становить:

12 000 Вт / 12 кВт

Інвертор працює з трифазною мережею:

3/N/PE, 220/380 В або 230/400 В, 50/60 Гц.

Це робить його оптимальним для об’єктів із трифазним вводом та потужними споживачами: насосами, кондиціонерами, холодильним обладнанням, верстатами, системами опалення, електроінструментом та іншою технікою. Номінальний вихідний струм для моделі 12 кВт становить 18,2 А при 220/380 В або 17,3 А при 230/400 В.

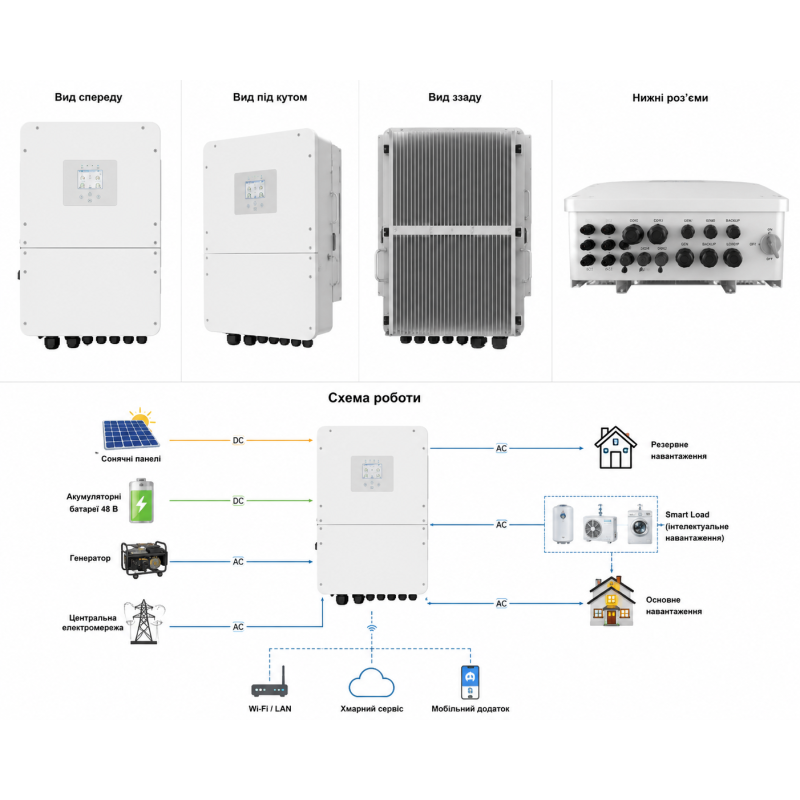

Сонячні панелі + АКБ + мережа + генератор

SOLIS S6-EH3P12K02-NV-YD-L може використовувати одночасно кілька джерел енергії:

• сонячні панелі;

• акумуляторну батарею;

• зовнішню електромережу;

• резервний генератор.

Інвертор автоматично керує потоками енергії та дозволяє налаштовувати пріоритети відповідно до потреб користувача.

Наприклад, удень сонячна енергія може використовуватися для живлення будинку, а її надлишок — для заряджання акумуляторів. Увечері або при недостатній сонячній генерації навантаження може живитися від АКБ. У разі розрядження батарей система може використовувати мережу або генератор.

Низьковольтні акумулятори 48 В

Інвертор працює з батареями в діапазоні:

40–60 В

Підтримуються:

• LiFePO₄;

• Li-ion;

• сумісні свинцево-кислотні АКБ.

Для зв’язку з BMS літієвої батареї передбачені інтерфейси:

CAN / RS485.

Низьковольтна архітектура 48 В широко використовується в домашніх і комерційних системах накопичення енергії та дає можливість формувати батарейний банк необхідної ємності з сумісних модулів.

Максимальний струм заряду та розряду 250 А

Для конкретної моделі S6-EH3P12K02-NV-YD-L актуальний офіційний технічний лист Solis вказує максимальний струм заряду/розряду:

250 А.

Високий струм дозволяє:

• працювати з потужним акумуляторним банком;

• швидко накопичувати надлишкову сонячну енергію;

• забезпечувати значні навантаження від батареї;

• ефективніше використовувати АКБ при резервному живленні.

Акумуляторна батарея та її BMS повинні підтримувати струми, необхідні для вибраної конфігурації системи.

2 незалежні MPPT-трекери

Інвертор обладнаний:

2 MPPT-трекерами / до 3 PV-стрінгів.

Два незалежні MPPT дозволяють підключати сонячні панелі з різною орієнтацією або різними умовами освітлення.

Наприклад:

• перший масив — схід;

• другий — захід;

• різні кути нахилу;

• різна кількість модулів у стрінгах у межах дозволених параметрів;

• часткове затінення одного з масивів.

Це дозволяє ефективніше використовувати доступну сонячну генерацію протягом дня.

До 19,2 кВт корисної PV-потужності

Для 12-кіловатної моделі офіційно вказано:

максимальна корисна вхідна PV-потужність — 19,2 кВт.

Рекомендований максимальний розмір масиву сонячних панелей:

до 24 кВт.

Таким чином, інвертор дозволяє встановлювати значно більший масив сонячних модулів, ніж його номінальна AC-потужність.

Підтримка PV-входу до 160% номінальної потужності допомагає збільшувати генерацію вранці, ввечері, взимку та за хмарної погоди.

Високовольтний PV-вхід до 1000 В

Основні параметри сонячного входу:

• максимальна PV-напруга — 1000 В;

• номінальна напруга — 550 В;

• стартова напруга — 160 В;

• MPPT-діапазон — 200–850 В.

Висока допустима напруга дає можливість формувати довгі послідовні стрінги сонячних панелей та оптимізувати конфігурацію фотоелектричного поля.

Струм PV-входу 20 А / 40 А

Для моделі 12 кВт передбачена конфігурація PV-входу:

20 А / 40 А

Максимальний струм короткого замикання:

30 А / 50 А

Кількість MPPT / максимальна кількість стрінгів:

2 / 3

Це забезпечує сумісність із сучасними потужними фотоелектричними модулями та дає більше можливостей для побудови сонячного поля. Дані для конкретної 12-кВт модифікації також підтверджуються характеристиками цієї моделі на українському ринку. (ROZETKA)

Резервний вихід 12 кВт

При зникненні зовнішньої мережі інвертор може автоматично перейти на резервне живлення.

Номінальна потужність Backup-виходу:

12 кВт

Номінальна напруга:

3/N/PE, 220/380 В або 230/400 В

Частота:

50/60 Гц

Номінальний струм:

18,2 / 17,3 А

Максимальний AC passthrough:

50 А.

Перемикання на резерв менш ніж за 10 мс

Для одиночної системи виробник заявляє час переходу з мережевого режиму на автономний:

<10 мс

Такий швидкий перехід дозволяє використовувати систему для резервного живлення більшості сучасної електроніки та критично важливих споживачів.

Для паралельної системи з кількох інверторів офіційний технічний лист вказує час перемикання <20 мс.

200% перевантаження протягом 10 секунд

В автономному режимі Backup-вихід підтримує короткочасну повну потужність:

до 2 × номінальної потужності протягом 10 секунд.

Для інвертора 12 кВт це особливо важливо при запуску обладнання з великими стартовими струмами:

• свердловинних насосів;

• циркуляційних насосів;

• холодильників;

• морозильних камер;

• кондиціонерів;

• компресорів;

• двигунів;

• верстатів та іншого обладнання.

Функція 200% перевантаження протягом 10 секунд офіційно заявлена виробником для цієї серії. (Solis Inverters)

Підтримка трифазного незбалансованого навантаження

Важливою перевагою SOLIS S6-EH3P12K02-NV-YD-L є можливість роботи з нерівномірним навантаженням між фазами.

Для цієї моделі одна фаза може підтримувати до:

50% номінальної потужності інвертора.

Для моделі 12 кВт це становить до приблизно:

6 кВт на одну фазу, у межах умов та обмежень виробника. (Solis Inverters)

Це особливо корисно для приватних будинків, де навантаження рідко розподіляється ідеально рівномірно між усіма трьома фазами.

Підключення генератора

SOLIS S6-EH3P12K02-NV-YD-L має окремі можливості для інтеграції генератора.

Максимальна потужність генераторного входу для 12-кВт моделі:

12 кВт

Номінальний струм:

18,2 / 17,3 А

Напруга:

220/380 В або 230/400 В

Частота:

50/60 Гц.

Виробником також передбачено декілька способів підключення генератора та автоматичного керування ним.

Генератор може використовуватися:

• для живлення навантаження;

• як резервне джерело при тривалому зникненні мережі;

• при недостатній PV-генерації;

• для підтримання заряду акумуляторної системи відповідно до налаштувань.

Smart Load — інтелектуальне керування навантаженням

Інвертор підтримує Smart Load Management.

Функція дозволяє визначати пріоритетні та другорядні навантаження та раціональніше використовувати накопичену в акумуляторах енергію.

Наприклад, під час тривалого відключення першочергове живлення можна залишити для:

• опалювального котла;

• холодильника;

• освітлення;

• інтернету;

• сигналізації;

• систем відеоспостереження;

• серверного обладнання.

Це допомагає збільшити реальний час роботи резервної системи. (Solis Inverters)

Регульований резерв акумулятора

Користувач може задавати рівень заряду АКБ, який необхідно залишати спеціально для аварійного живлення.

Наприклад, частина ємності батареї може щоденно використовуватися для оптимізації енергоспоживання, а визначений запас залишатися недоторканим на випадок відключення мережі.

Робота за часовими тарифами

Інтелектуальна система керування енергією дозволяє застосовувати сценарії Time-of-Use.

Це дає можливість:

• заряджати АКБ у години дешевшого тарифу;

• використовувати батарею під час пікового тарифу;

• максимально споживати власну сонячну електроенергію;

• зменшувати споживання з мережі;

• резервувати частину акумуляторної ємності на аварійні ситуації.

Solis також заявляє AI-керування зарядом і розрядом залежно від тарифних сценаріїв та інтеграцію з VPP/EMS. (Solis Inverters)

DC Coupling та AC Coupling

Модель підтримує як DC, так і AC coupling.

Це спрощує:

• створення нової гібридної СЕС;

• розширення існуючої системи;

• підключення додаткового PV-обладнання;

• інтеграцію з уже встановленим мережевим інвертором;

• заряджання акумуляторів у різних конфігураціях.

Навіть у автономному режимі система може використовувати AC-coupled сонячну генерацію відповідно до підтримуваної конфігурації. (Solis Inverters)

PV-only Off-Grid

Серія підтримує можливість автономної роботи тільки від PV, що може дозволити розпочати експлуатацію системи без обов’язкового встановлення акумуляторного банку на першому етапі.

Надалі систему можна масштабувати та додавати сумісні батареї відповідно до проєкту. (Solis Inverters)

Паралельна робота до 6 інверторів

Інвертор підтримує паралельне об’єднання:

до 6 пристроїв.

Це дозволяє масштабувати систему при зростанні енергоспоживання.

Для шести 12-кіловатних інверторів сумарна номінальна потужність може становити:

до 72 кВт, якщо система спроєктована відповідно до вимог Solis.

Виробник прямо заявляє підтримку до шести інверторів у паралельній системі. (Solis Inverters)

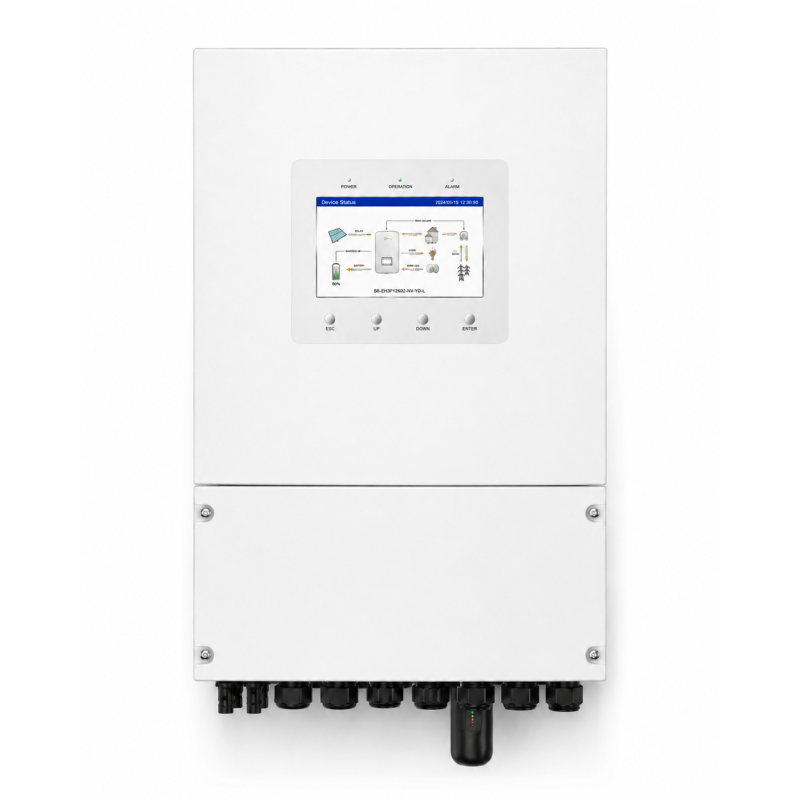

7-дюймовий LCD-дисплей

SOLIS S6-EH3P12K02-NV-YD-L оснащений великим:

7,0″ LCD-дисплеєм

На ньому зручно контролювати:

• генерацію сонячних панелей;

• стан АКБ;

• потужність навантаження;

• параметри електромережі;

• заряд і розряд батареї;

• робочі режими;

• попередження та системні повідомлення.

Підтримується також конфігурація через Bluetooth + APP.

Wi-Fi, LAN і Bluetooth

Актуальна специфікація виробника вказує стандартні комунікаційні можливості:

• Wi-Fi;

• LAN;

• Bluetooth;

• CAN-BMS;

• CAN-Parallel ×2;

• RS485-Meter;

• RS485;

• DRM;

• DI;

• DO ×4.

Опціонально підтримується:

• 2G;

• 3G;

• 4G.

SolisCloud — дистанційний моніторинг

Через платформу SolisCloud можна дистанційно контролювати стан сонячної електростанції.

Система дозволяє відстежувати:

• вироблення сонячної енергії;

• заряд акумуляторів;

• роботу мережі;

• навантаження;

• історію генерації;

• стан інвертора;

• системні повідомлення.

Виробник також заявляє функції розумного дистанційного управління, AI-оптимізації та швидкого пошуку несправностей. (Solis Inverters)

Висока ефективність

Максимальний ККД:

97,5%

Європейський ККД:

97,0%

Максимальна ефективність заряджання батареї від PV:

95,0%

Максимальна ефективність заряджання від AC:

94,4%

Ефективність розряду батареї:

94,5%.

Захист IP66

Корпус інвертора має ступінь захисту:

IP66

Високий рівень захисту допомагає захистити внутрішні компоненти від пилу та впливу води.

Монтаж обладнання повинен виконуватися відповідно до офіційної інструкції Solis та вимог до електробезпеки.

Інтелектуальне активне охолодження

Для підтримання стабільної роботи використовується:

інтелектуальне вентиляторне охолодження.

Типовий заявлений рівень шуму:

<65 дБ(A).

Система автоматично забезпечує необхідне охолодження силової електроніки залежно від режиму роботи.

Робота в широкому температурному діапазоні

Робоча температура:

−25…+60 °C

Допустима відносна вологість:

0–100%

Максимальна висота експлуатації:

4000 м

Власне споживання:

<30 Вт.

Багаторівнева система захисту

В інверторі передбачені:

• захист від перевищення вихідного струму;

• контроль опору ізоляції;

• визначення залишкового струму;

• інтегрований PV-вимикач;

• захист від зворотної полярності DC;

• захист від острівного режиму;

• захист від перенапруги;

• опціональний AFCI 2.0.

Для захисту від перенапруги в актуальній специфікації зазначено DC Type II / AC Type II — опціонально, тому остаточну комплектацію конкретного інвертора необхідно уточнювати перед придбанням.

Основні технічні характеристики SOLIS S6-EH3P12K02-NV-YD-L

Основні числові характеристики наведені за актуальним офіційним технічним листом Solis S6-EH3P(5–18)K02-NV-YD-L Global Flyer V4.1.

Для яких об’єктів підходить

SOLIS S6-EH3P12K02-NV-YD-L доцільно використовувати для:

• великих приватних будинків;

• котеджів;

• офісів;

• магазинів;

• ресторанів і кафе;

• невеликих виробничих приміщень;

• майстерень;

• фермерських господарств;

• складів;

• трифазного насосного обладнання;

• сонячних електростанцій із накопиченням енергії;

• систем аварійного та резервного електроживлення.

Чому варто обрати SOLIS S6-EH3P12K02-NV-YD-L

Основні переваги моделі:

• 12 кВт трифазної потужності;

• низьковольтна система АКБ 48 В;

• заряд і розряд батареї до 250 А;

• 2 MPPT / до 3 PV-стрінгів;

• до 19,2 кВт корисної PV-потужності;

• рекомендований PV-масив до 24 кВт;

• PV-напруга до 1000 В;

• підтримка сучасних потужних сонячних модулів;

• Backup 12 кВт;

• перемикання на резерв <10 мс;

• до 200% перевантаження протягом 10 секунд;

• підтримка нерівномірного трифазного навантаження;

• до 6 кВт навантаження на одну фазу;

• підтримка генератора;

• Smart Load;

• DC та AC coupling;

• режим PV-only Off-Grid;

• паралельне підключення до 6 інверторів;

• Wi-Fi + LAN + Bluetooth;

• SolisCloud;

• 7-дюймовий LCD-дисплей;

• клас захисту IP66;

• максимальний ККД 97,5%;

• можливість подальшого масштабування сонячної та акумуляторної системи.

SOLIS S6-EH3P12K02-NV-YD-L 12 кВт — це продуктивний центр керування сучасною трифазною енергосистемою, який поєднує сонячну генерацію, потужний 48-вольтовий акумуляторний банк, резервне живлення, генератор та інтелектуальне керування енергоспоживанням. Модель особливо добре підходить для об’єктів, де потрібні висока трифазна потужність, швидке резервування, великий PV-масив і можливість подальшого розширення системи.
