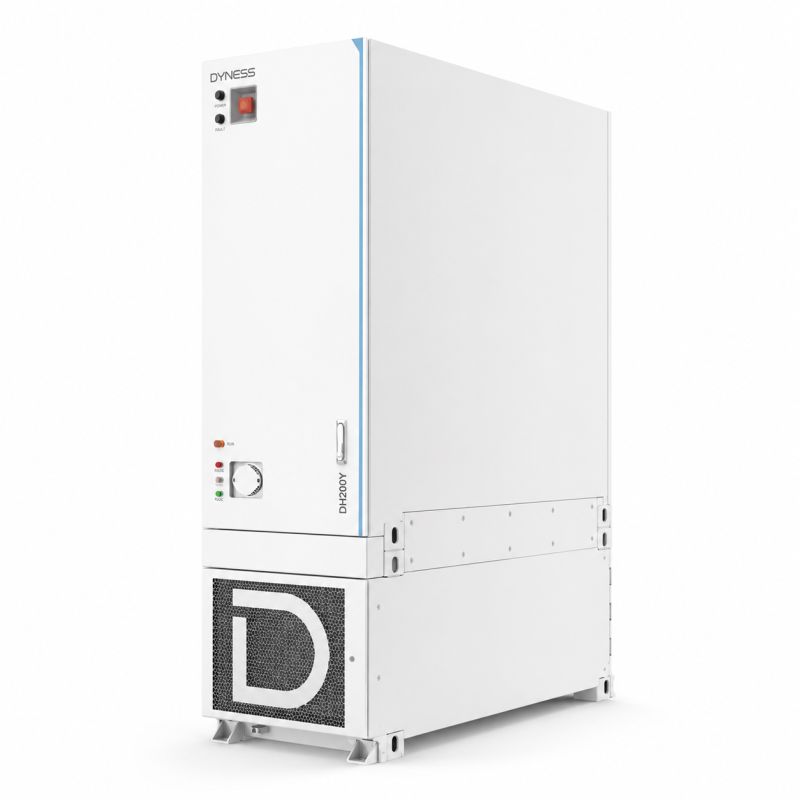

Система зберігання енергії DYNESS DH200Y 232 кВт·год з PCS 100 кВт LiFePO4 280 А·год 845 В IP55 з рідинним охолодженням

DYNESS DH200Y — високопродуктивна промислова система накопичення електроенергії формату All-in-One, розроблена для комерційних, виробничих, аграрних та інфраструктурних об’єктів з високими вимогами до потужності, надійності та енергетичної автономності.

Система поєднує в одному захищеному промисловому корпусі високовольтний акумуляторний блок LiFePO4 ємністю 232 кВт·год, двонаправлений PCS потужністю 100 кВт, багаторівневу BMS, систему EMS, рідинне охолодження батарейних модулів, кліматичне обладнання, пожежний захист, засоби комунікації та моніторингу.

DYNESS DH200Y створена насамперед для об’єктів, де система зберігання енергії повинна працювати щоденно: накопичувати дешеву або надлишкову електроенергію, знижувати пікове споживання, оптимізувати навантаження на трансформатор та підвищувати ефективність використання власної сонячної генерації.

Основне призначення DYNESS DH200Y

Система може застосовуватися для:

• накопичення електроенергії;

• резервного електроживлення промислових і комерційних об’єктів;

• роботи спільно із сонячними електростанціями;

• збільшення частки власного споживання сонячної генерації;

• Peak Shaving — обмеження пікової потужності;

• Load Shifting — перенесення споживання електроенергії у часі;

• оптимізації добового графіка навантаження;

• зниження навантаження на трансформатор;

• роботи в Microgrid-системах;

• інтеграції з EMS;

• компенсації дефіциту доступної потужності;

• масштабування великих промислових накопичувачів;

• зарядної інфраструктури для електромобілів;

• промислових підприємств із нестабільним електропостачанням.

Велика ємність — 232 кВт·год

DYNESS DH200Y оснащена високовольтною батарейною системою з номінальною енергоємністю 232 кВт·год.

Такий запас енергії дозволяє використовувати накопичувач для живлення значних промислових і комерційних навантажень.

Орієнтовно запас 232 кВт·год може забезпечити:

• навантаження 10 кВт — приблизно до 22 годин;

• навантаження 20 кВт — приблизно до 11 годин;

• навантаження 50 кВт — приблизно до 4,5 години;

• навантаження 100 кВт — приблизно до 2 годин.

Ці значення є орієнтовними. Реальний час автономної роботи залежить від встановленого SOC, допустимої глибини розряду, ККД перетворення, температури, стану батареї та характеру навантаження.

Вбудований PCS 100 кВт

DYNESS DH200Y оснащена інтегрованою двонаправленою системою перетворення електроенергії PCS номінальною потужністю 100 кВт.

PCS забезпечує перетворення:

AC → DC — під час заряджання акумуляторної батареї;

DC → AC — під час розряджання батареї та передачі енергії до мережі або навантаження відповідно до конфігурації об’єкта.

Завдяки інтегрованому PCS DH200Y є значно більш комплексним рішенням, ніж звичайна батарейна шафа.

Номінальна AC-напруга системи — 400 В, що дозволяє інтегрувати її у стандартну трифазну промислову мережу.

LiFePO4 акумулятори 280 А·год

В основі DYNESS DH200Y використовуються літій-залізо-фосфатні акумуляторні елементи LiFePO4 ємністю 280 А·год.

Технологія LiFePO4 характеризується:

• високою термічною стабільністю;

• великим циклічним ресурсом;

• хорошою безпекою;

• можливістю регулярних циклів заряду та розряду;

• низьким саморозрядом;

• відсутністю ефекту пам’яті;

• стабільною роботою при щоденному використанні;

• придатністю до промислових систем накопичення енергії.

Це дозволяє використовувати DH200Y не тільки як аварійне джерело живлення, а й як активний елемент системи керування енергоспоживанням підприємства.

Високовольтна архітектура 845 В

Система належить до класу високовольтних промислових накопичувачів.

Робочий діапазон напруги батарейної системи:

754–936 В DC.

Номінальний рівень системи становить близько 845 В DC.

Висока робоча напруга дозволяє ефективно передавати значну потужність при відносно невеликих струмах та знижувати втрати у силовій частині системи.

Номінальний струм:

140 А.

Максимальний струм:

160 А.

Рідинне охолодження акумуляторів

Однією з головних переваг DYNESS DH200Y є інтелектуальна система рідинного охолодження батарейних PACK.

На відміну від звичайного повітряного охолодження, рідинна система забезпечує більш точний контроль температури акумуляторних елементів.

Система підтримує мінімальну різницю температур між батарейними модулями, що допомагає:

• забезпечувати рівномірну роботу акумуляторних елементів;

• зменшувати температурний стрес;

• підвищувати стабільність роботи;

• ефективніше відводити тепло при високому навантаженні;

• підтримувати оптимальні умови під час швидкого заряду та розряду;

• підвищувати ресурс батарейної системи.

Для батарейних PACK використовується рідинне охолодження, а силова частина PCS має окреме повітряне охолодження.

Потужність системи терморегулювання

Охолодження:

2,5 кВт.

Обігрів:

2 кВт.

Робочий температурний діапазон системи:

від -20 °C до +50 °C.

При температурі понад +45 °C передбачене зниження доступної потужності для захисту обладнання.

Точний контроль температури

Рідинне охолодження дозволяє підтримувати різницю температур між акумуляторними PACK на рівні приблизно ≤3 °C.

Це має особливо велике значення для накопичувача ємністю понад 200 кВт·год, де нерівномірність температур може впливати на ресурс окремих акумуляторних модулів.

Рівномірний температурний режим допомагає забезпечити однакові умови експлуатації для всього батарейного кластера.

Висока енергетична щільність

DYNESS DH200Y спроєктована для максимально ефективного використання площі.

При ємності 232 кВт·год система займає приблизно 1,58 м² площі.

Енергетична щільність становить до приблизно:

147 кВт·год/м².

Це робить DH200Y особливо привабливою для підприємств, де площа для встановлення енергетичного обладнання обмежена.

Компактна All-in-One конструкція

Акумулятори, PCS, BMS, рідинне охолодження, пожежна система та комунікаційне обладнання інтегровані в один промисловий корпус.

Переваги такого підходу:

• менше окремого обладнання;

• компактніше розміщення;

• простіша організація майданчика;

• менша кількість зовнішніх кабельних з’єднань;

• швидший монтаж;

• зручніше технічне обслуговування;

• єдина система моніторингу.

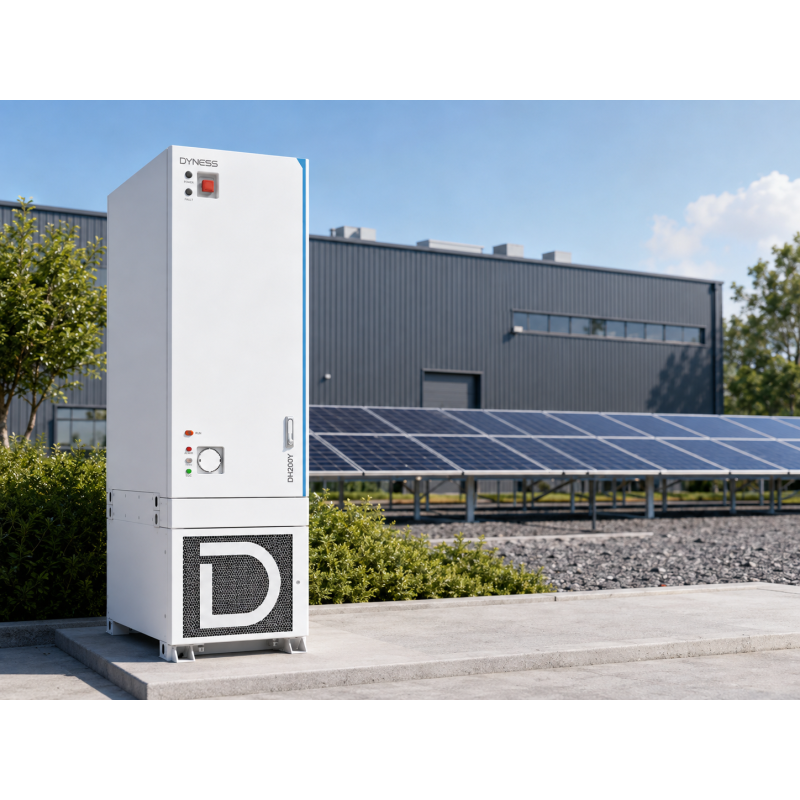

Робота із сонячною електростанцією

DYNESS DH200Y може бути частиною комплексної системи зберігання сонячної енергії.

Типова архітектура:

Сонячна електростанція → електромережа об’єкта → PCS → DYNESS DH200Y → навантаження.

У денний час надлишкова енергія СЕС може використовуватися для заряджання батарей, а ввечері або в години високого навантаження накопичена електроенергія повертається у внутрішню мережу підприємства.

Це дозволяє:

• збільшити власне споживання сонячної електроенергії;

• зменшити закупівлю електроенергії з мережі;

• використовувати денну генерацію у вечірній час;

• зменшувати пікове навантаження;

• створювати енергетичний резерв.

Опція 3 × 50 кВт MPPT

Для окремих комплектацій постачальниками може заявлятися можливість інтеграції 3 MPPT по 50 кВт, тобто до 150 кВт PV-потужності.

Наявність інтегрованих MPPT необхідно підтверджувати для конкретної комплектації DH200Y перед замовленням, оскільки базова специфікація системи може передбачати іншу схему підключення сонячної електростанції.

Peak Shaving — зниження пікового навантаження

DH200Y може використовуватися для автоматичного обмеження максимальної потужності, яку підприємство бере з електромережі.

Наприклад, якщо звичайне споживання становить 80 кВт, але при запуску технологічного обладнання воно зростає до 150 кВт, накопичувач може компенсувати частину цього піку.

Переваги:

• зниження максимального споживання з мережі;

• розвантаження трансформатора;

• зменшення ризику перевищення договірної потужності;

• стабілізація навантаження;

• можливість підключення додаткового обладнання.

Load Shifting

Система дозволяє переносити споживання електроенергії у часі.

Наприклад:

нічний період → заряд акумулятора;

денний або вечірній пік → використання накопиченої енергії.

За наявності відповідного тарифного плану це дозволяє заряджати накопичувач тоді, коли електроенергія дешевша, та використовувати її у періоди підвищеної вартості.

Підвищення власного споживання СЕС

На підприємствах із сонячною електростанцією генерація часто не збігається з графіком споживання.

DYNESS DH200Y дозволяє накопичувати надлишкову денну генерацію та використовувати її тоді, коли споживання вище або сонячної генерації вже немає.

У результаті підприємство може суттєво збільшити частку електроенергії СЕС, яка реально використовується для власних потреб.

Масштабування до 2,32 МВт·год

Для великих промислових об’єктів DH200Y підтримує паралельне підключення до 10 систем по AC.

Таким чином:

232 кВт·год × 10 = 2,32 МВт·год.

Сумарна номінальна потужність PCS:

100 кВт × 10 = 1 МВт.

Це дозволяє почати з одного накопичувача та надалі масштабувати систему відповідно до зростання енергоспоживання підприємства.

Багаторівнева система безпеки

Для промислового накопичувача на сотні кіловат-годин безпека є одним із ключових параметрів.

DYNESS DH200Y використовує комплексний підхід до захисту, який включає:

• BMS-контроль;

• моніторинг температури;

• контроль стану акумуляторних PACK;

• контроль критичних параметрів;

• багаторівневу систему пожежного захисту;

• активне відведення газів;

• вибухозахищену конструкцію;

• аварійну сигналізацію.

Система пожежогасіння

DH200Y оснащується аерозольною системою пожежогасіння.

Залежно від комплектації також може передбачатися альтернативний спеціалізований вогнегасний склад.

Багаторівневий пожежний захист допомагає виявляти небезпечні стани на ранніх етапах і мінімізувати ризики для обладнання та об’єкта.

Захист IP55

Корпус системи має ступінь захисту:

IP55.

Це забезпечує захист внутрішніх компонентів від:

• пилу;

• вологи;

• водяних бризок;

• впливу зовнішнього середовища.

DH200Y розрахована на використання у промислових умовах та може встановлюватися на підготовлених зовнішніх майданчиках відповідно до вимог проєкту та інструкцій виробника.

Антикорозійний захист

Корпус системи має антикорозійне виконання класу:

C3 / C5 — залежно від виконання та умов експлуатації.

Це дозволяє використовувати систему в різних кліматичних умовах, у тому числі на промислових об’єктах з підвищеною вологістю або агресивнішим середовищем.

Інтелектуальна BMS

Система керування батареями постійно контролює ключові параметри акумуляторного комплексу:

• напругу;

• струм;

• температуру;

• SOC;

• стан батарейних модулів;

• заряд;

• розряд;

• аварійні стани.

BMS допомагає підтримувати батарею в допустимих режимах та координує роботу окремих модулів.

Моніторинг та комунікації

DYNESS DH200Y підтримує сучасні інтерфейси комунікації:

• Ethernet;

• 4G;

• RS485.

Система може інтегруватися в EMS та використовуватися для централізованого енергоменеджменту підприємства.

Через систему моніторингу можна контролювати:

• SOC батареї;

• потужність заряду;

• потужність розряду;

• напругу;

• струм;

• температуру;

• роботу PCS;

• аварійні повідомлення;

• історію роботи;

• основні енергетичні показники.

Сенсорний дисплей

На корпусі DYNESS DH200Y передбачений сенсорний дисплей.

Він дозволяє обслуговуючому персоналу безпосередньо на місці контролювати основні параметри накопичувача та його поточний стан.

Основні переваги DYNESS DH200Y

Ємність 232 кВт·год

Великий запас енергії для промислових та комерційних навантажень.

PCS 100 кВт

Інтегрована двонаправлена силова система вже входить у конструкцію накопичувача.

LiFePO4 280 А·год

Безпечна та довговічна акумуляторна технологія.

Високовольтна архітектура близько 845 В

Ефективна передача високої потужності зі зниженими струмами.

Рідинне охолодження

Точне керування температурою батарейних PACK навіть при інтенсивній експлуатації.

Різниця температур ≤3 °C

Рівномірний температурний режим допомагає підтримувати стабільну роботу акумуляторів.

Висока енергетична щільність

232 кВт·год у компактному промисловому корпусі.

IP55

Захищене виконання для промислової експлуатації.

Масштабування

До 10 систем у паралельній AC-конфігурації — до 2,32 МВт·год.

Багаторівневий пожежний захист

Система розроблена з урахуванням підвищених вимог безпеки великих накопичувачів.

Peak Shaving

Допомагає обмежити пікове споживання підприємства.

Load Shifting

Дозволяє використовувати накопичену енергію у найбільш вигідний час.

Робота із СЕС

Підвищує власне споживання сонячної генерації.

Віддалений моніторинг

Ethernet, RS485 та 4G спрощують інтеграцію в систему енергоменеджменту.

Технічні характеристики DYNESS DH200Y

* Значення ККД залежить від конкретної конфігурації та режиму роботи системи.

Де застосовується DYNESS DH200Y

Система оптимально підходить для:

• заводів;

• виробничих підприємств;

• промислових цехів;

• бізнес-центрів;

• торгових центрів;

• супермаркетів;

• логістичних центрів;

• складських комплексів;

• холодильних складів;

• аграрних підприємств;

• ферм;

• елеваторів;

• тепличних комплексів;

• офісних парків;

• готелів;

• медичних об’єктів;

• телекомунікаційної інфраструктури;

• дата-центрів;

• зарядних станцій;

• зарядних хабів для електромобілів;

• сонячних електростанцій;

• Microgrid;

• підприємств із дефіцитом доступної потужності.

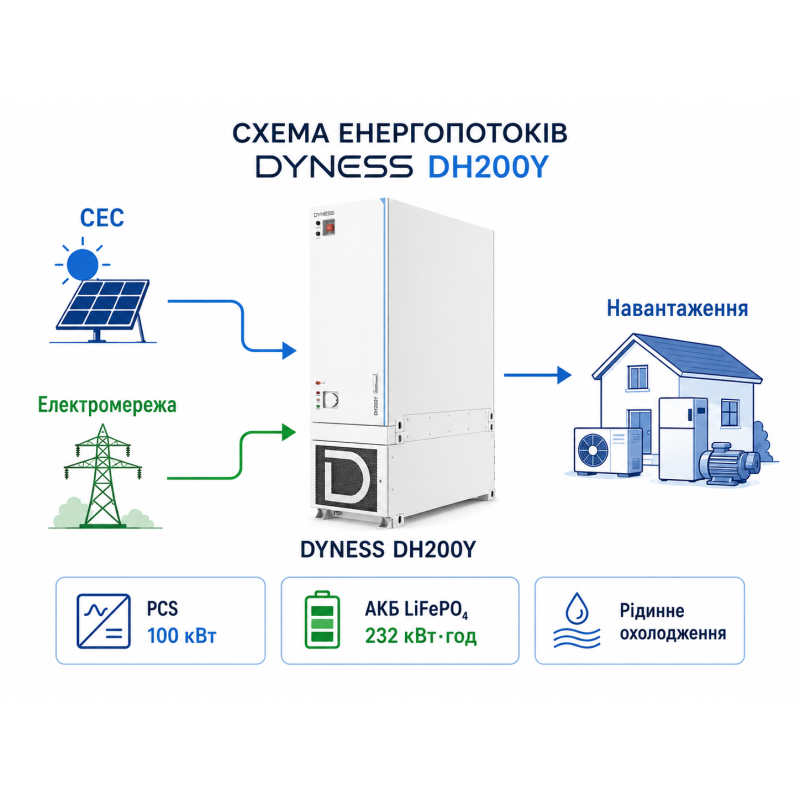

Типова схема роботи

Один із можливих сценаріїв:

Сонячна електростанція + електромережа → DYNESS DH200Y → внутрішня мережа підприємства.

У періоди низького навантаження або надлишкової сонячної генерації батарея заряджається.

Коли навантаження підприємства зростає, DH200Y віддає накопичену енергію через PCS та зменшує споживання з електромережі.

У результаті система допомагає:

• згладжувати піки;

• зменшувати максимальне навантаження;

• оптимізувати використання сонячної генерації;

• накопичувати енергію для найбільш вигідного періоду використання;

• підвищувати енергетичну гнучкість підприємства.

DYNESS DH200Y — промисловий накопичувач нового покоління

DYNESS DH200Y 100 кВт / 232 кВт·год — комплексне високовольтне рішення для бізнесу та промисловості, яке поєднує LiFePO4 батарею, PCS 100 кВт, рідинне охолодження, інтелектуальне керування, багаторівневий захист та можливість масштабування.

Система особливо ефективна для підприємств із високим щоденним енергоспоживанням, власною сонячною електростанцією, піковими навантаженнями або необхідністю оптимізувати використання доступної електричної потужності.

DYNESS DH200Y дозволяє перетворити звичайну електромережу підприємства на керовану енергетичну систему, де електроенергія накопичується тоді, коли це вигідно, та використовується саме тоді, коли вона найбільше потрібна.
