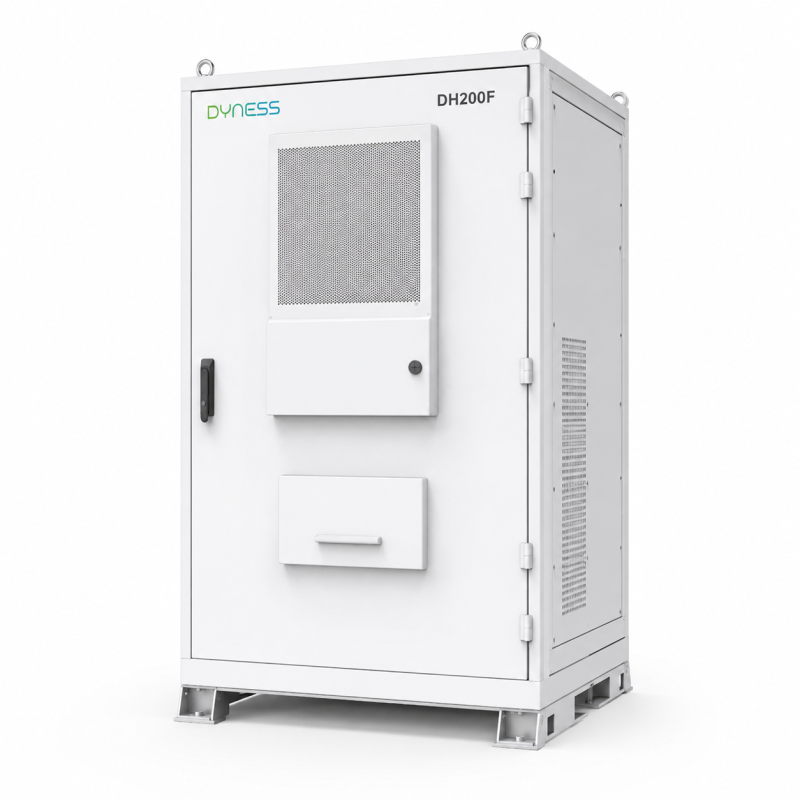

Система зберігання енергії DYNESS DH200F 215 кВт·год з PCS 100 кВт LiFePO4 280 А·год 3×50 кВт MPPT IP55

DYNESS DH200F — професійна промислова система накопичення та керування електроенергією формату All-in-One, яка об'єднує в одному захищеному корпусі високовольтний акумуляторний блок LiFePO4 ємністю 215 кВт·год, двонаправлену систему перетворення енергії PCS потужністю 100 кВт, систему керування батареями BMS, кліматичне обладнання, засоби пожежної безпеки, моніторинг та можливість прямої інтеграції сонячної генерації.

Система розроблена для комерційних, промислових, аграрних та інфраструктурних об'єктів, де необхідно забезпечити резервне живлення, зменшити пікове споживання з електромережі, накопичувати надлишкову сонячну енергію та оптимізувати витрати на електроенергію.

На відміну від звичайної акумуляторної шафи, DYNESS DH200F уже оснащена вбудованим PCS потужністю 100 кВт, тому являє собою комплексне рішення для побудови промислової системи зберігання енергії.

Основні можливості DYNESS DH200F

Система може виконувати одразу декілька функцій:

• накопичення електроенергії;

• резервне електроживлення підприємства;

• робота із сонячною електростанцією;

• пряме DC-підключення фотомодулів через MPPT;

• Peak Shaving — зниження пікового навантаження;

• Load Shifting — перенесення споживання у часі;

• збільшення власного споживання сонячної генерації;

• підтримка об'єкта при нестабільній електромережі;

• робота в мережевому та автономному режимах у відповідній комплектації;

• інтеграція з дизельними генераторами;

• робота із зарядними станціями для електромобілів;

• побудова локальних Microgrid-систем;

• масштабування системи накопичення для великих промислових об'єктів.

215 кВт·год запасу електроенергії

В основі DYNESS DH200F знаходиться високовольтна акумуляторна система номінальною енергоємністю 215 кВт·год.

Такий запас енергії дозволяє використовувати систему для живлення значного комерційного або промислового навантаження.

Орієнтовно запас 215 кВт·год може забезпечувати:

• навантаження 10 кВт — до 20 годин;

• навантаження 20 кВт — до 10 годин;

• навантаження 50 кВт — близько 4 годин;

• навантаження 100 кВт — близько 2 годин.

Фактичний час автономної роботи залежить від рівня заряду, встановлених меж SOC, ККД системи, температури та характеру навантаження.

Вбудований PCS 100 кВт

Однією з головних переваг DYNESS DH200F є інтегрована система перетворення електроенергії PCS номінальною потужністю 100 кВт.

PCS виконує двонаправлене перетворення енергії:

AC → DC — під час заряджання акумуляторів від електромережі;

DC → AC — під час розряджання батарей та живлення навантаження.

Завдяки цьому система може використовувати накопичену електроенергію для підтримання роботи підприємства, обмеження пікового споживання та оптимізації енергетичних витрат.

Номінальна напруга AC становить 400 В, що відповідає стандартній трифазній промисловій мережі.

LiFePO4 акумулятори 280 А·год

DYNESS DH200F побудована на базі літій-залізо-фосфатних акумуляторних елементів LiFePO4 ємністю 280 А·год.

Технологія LiFePO4 особливо добре підходить для промислових систем накопичення завдяки:

• високій термічній стабільності;

• великому ресурсу циклів;

• можливості регулярного заряду та розряду;

• стабільним електричним характеристикам;

• низькому саморозряду;

• відсутності ефекту пам'яті;

• високому рівню безпеки;

• придатності до щоденної інтенсивної експлуатації.

Високовольтна батарейна система

Робочий діапазон напруги акумуляторного блоку:

696–864 В DC.

Система належить до високовольтного класу, що дозволяє ефективно працювати з промисловими навантаженнями потужністю до 100 кВт.

Номінальний струм батареї становить 140 А, максимальний — 160 А.

Пряме підключення сонячних панелей

Важливою перевагою DYNESS DH200F є можливість оснащення інтегрованим фотогальванічним входом.

Передбачено:

3 незалежні MPPT-канали по 50 кВт.

Загальна максимальна потужність підключених сонячних панелей може становити до:

150 кВт.

Це дозволяє безпосередньо підключати масив сонячних панелей до системи зберігання енергії у відповідній комплектації.

Характеристики PV-входу

• максимальна потужність — 3 × 50 кВт;

• кількість MPPT — 3;

• максимальний вхідний струм — 3 × 100 А;

• максимальна напруга PV — 670 В DC;

• робочий діапазон напруги — 200–670 В DC;

• стартова напруга — 250 В DC;

• струм короткого замикання — до 150 А.

DC-підключення сонячних панелей дозволяє зменшити кількість проміжних перетворень енергії та побудувати компактну інтегровану систему:

Сонячні панелі → MPPT → акумулятор → PCS → навантаження / мережа.

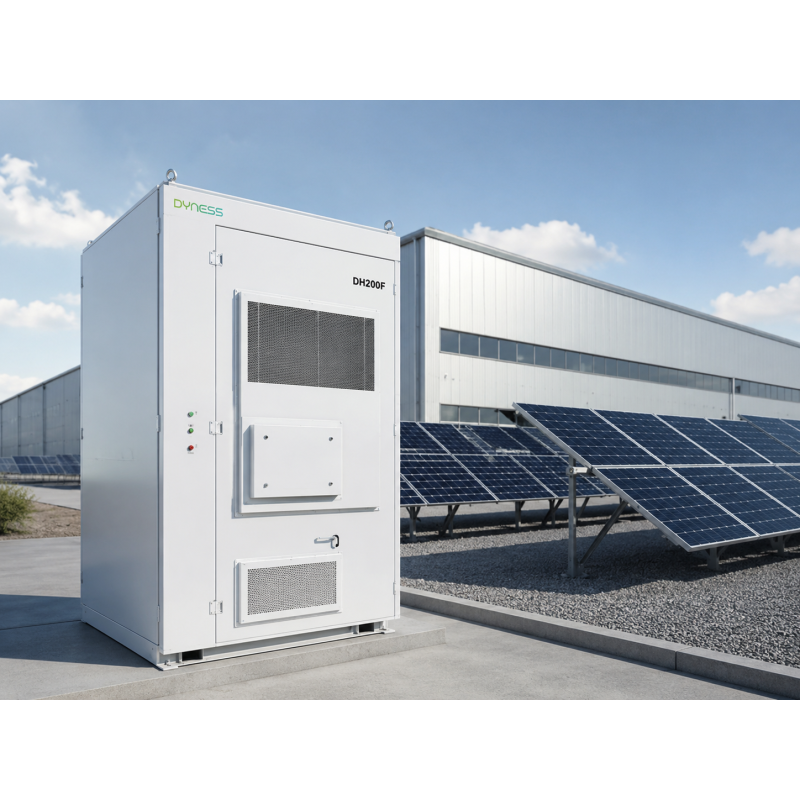

Робота із сонячною електростанцією

DYNESS DH200F особливо ефективна на об'єктах із власною СЕС.

У денний час сонячна електростанція спочатку може забезпечувати поточне навантаження підприємства, а надлишок генерації направляти на заряд батареї.

Увечері, вночі або під час недостатньої генерації накопичена енергія використовується для живлення об'єкта.

Це дозволяє:

• максимально використовувати власну сонячну генерацію;

• зменшувати передачу надлишків енергії в мережу;

• знижувати споживання електроенергії з мережі;

• накопичувати резерв на випадок аварій;

• забезпечувати роботу обладнання після заходу сонця;

• підвищувати енергетичну автономність підприємства.

Peak Shaving — зниження пікової потужності

Для підприємств із нерівномірним графіком енергоспоживання DH200F може використовуватися для Peak Shaving.

У моменти різкого збільшення потужності система автоматично віддає частину енергії з батареї.

Наприклад, якщо підприємству тимчасово необхідно 180 кВт, а з мережі бажано споживати не більше 100 кВт, частина потужності може подаватися з накопичувача.

Це дозволяє:

• зменшити максимальну потужність споживання;

• розвантажити трансформатор;

• уникнути перевантажень внутрішньої електромережі;

• зменшити витрати, пов'язані з піковою потужністю;

• підключати додаткове обладнання без негайного збільшення потужності вводу.

Load Shifting — перенесення споживання

Система може заряджатися у години низької вартості електроенергії та віддавати накопичену енергію у години високого тарифу.

Наприклад:

ніч → заряд батареї;

ранковий та вечірній пік → розряд батареї.

Це особливо актуально для підприємств із диференційованими тарифами та великим добовим споживанням.

Резервне живлення

У відповідній конфігурації DH200F може використовуватися для аварійного та резервного живлення комерційних і промислових об'єктів.

Підтримується потужність автономного AC-виходу до 100 кВА.

Система підтримує 100% несиметричне навантаження, що важливо для об'єктів, де навантаження між фазами розподілено нерівномірно.

У конфігурації з функцією STS перехід між мережею та автономною роботою може здійснюватися менш ніж за 20 мс.

Такий час перемикання дозволяє забезпечити стабільне електроживлення значної частини критично важливого обладнання.

Масштабування системи

DYNESS DH200F може використовуватися не лише як окрема установка.

При роботі з мережею підтримується паралельне об'єднання до 12 систем.

Таким чином можна створити енергетичний комплекс орієнтовною ємністю:

215 кВт·год × 12 = 2,58 МВт·год.

Сумарна потужність PCS у такій конфігурації може досягати:

100 кВт × 12 = 1,2 МВт.

Для автономної AC-конфігурації передбачена можливість паралельного підключення до 5 установок.

Це дозволяє використовувати платформу DH200F як для середніх комерційних об'єктів, так і для великих промислових систем.

Інтеграція з генератором

Система може бути інтегрована у комплекс із дизельним або іншим генератором.

Типова схема може виглядати так:

Електромережа + СЕС + генератор + DYNESS DH200F → навантаження підприємства.

Акумуляторна система дозволяє зменшити час роботи генератора, уникнути його експлуатації на малому навантаженні та скоротити витрати пального.

Використання із зарядними станціями

DH200F може використовуватися разом із зарядними станціями для електромобілів.

Накопичувач може компенсувати короткочасні піки потужності під час заряджання електромобілів, коли пропускної здатності електромережі об'єкта недостатньо.

Таке рішення актуальне для:

• АЗС;

• паркінгів;

• торгових центрів;

• готелів;

• логістичних комплексів;

• корпоративних автопарків;

• зарядних хабів.

Інтелектуальна BMS

Система оснащена багаторівневою системою керування батареями BMS.

BMS контролює:

• напругу акумуляторів;

• струм заряду та розряду;

• температуру;

• SOC — рівень заряду;

• робочі режими;

• стан акумуляторних модулів;

• аварійні параметри.

Автоматичний контроль допомагає запобігати роботі батареї за межами допустимих параметрів.

Комплексна система пожежної безпеки

Для промислової системи накопичення енергії питання пожежної безпеки є особливо важливим.

DYNESS DH200F оснащена багаторівневою системою пожежного захисту, яка включає:

• багатосенсорне виявлення;

• детектування небезпечних станів;

• звукову та світлову сигналізацію;

• вибухозахищену вентиляцію;

• аерозольну систему пожежогасіння;

• водяну систему пожежогасіння.

Комбінація декількох рівнів захисту підвищує безпеку експлуатації системи на комерційних та промислових об'єктах.

Вбудована система кондиціонування

Для підтримання оптимальної температури акумуляторів використовується повітряна система охолодження з кондиціонером.

Потужність кліматичної системи:

• охолодження — 3 кВт;

• обігрів — 1 кВт.

Активне терморегулювання допомагає підтримувати стабільну температуру батарей, що особливо важливо при тривалій роботі з великим навантаженням.

Робочий температурний діапазон:

від -20 °C до +50 °C.

При температурі понад +45 °C можливе автоматичне обмеження характеристик системи.

Захист IP55

Корпус DYNESS DH200F має ступінь захисту IP55.

Промислове виконання забезпечує підвищений захист внутрішнього обладнання від пилу, вологи та впливу зовнішнього середовища.

Антикорозійний клас корпусу — C3.

Це дозволяє використовувати систему на широкому спектрі комерційних та промислових об'єктів за умови дотримання вимог виробника до монтажу.

Віддалений моніторинг

Для інтеграції з системами енергоменеджменту передбачені інтерфейси:

• Ethernet;

• 4G;

• RS485.

Це дозволяє передавати інформацію про роботу системи в EMS або іншу систему диспетчеризації.

Контролювати можна:

• заряд батареї;

• поточну потужність;

• споживання;

• генерацію;

• струм;

• напругу;

• температури;

• помилки та попередження;

• режими заряду та розряду.

Сенсорний дисплей

На корпусі передбачений сенсорний дисплей, який забезпечує локальний доступ до основних параметрів системи.

Обслуговуючий персонал може безпосередньо на місці контролювати стан накопичувача та основні робочі показники.

Основні переваги DYNESS DH200F

All-in-One

Батарея, PCS, система керування, кліматичне обладнання, захисна автоматика та моніторинг об'єднані в одному промисловому корпусі.

Ємність 215 кВт·год

Великий запас електроенергії для комерційного або промислового підприємства.

PCS потужністю 100 кВт

Вбудована двонаправлена система перетворення електроенергії.

LiFePO4 280 А·год

Безпечна та довговічна акумуляторна технологія для щоденної експлуатації.

До 150 кВт сонячних панелей

Опціонально підтримується 3 × 50 кВт PV через три незалежні MPPT-канали.

Робота від мережі та автономно

Можливість побудови системи резервного живлення з автоматичним перемиканням.

Масштабування до 2,58 МВт·год

До 12 систем можуть працювати паралельно в мережевому режимі.

Peak Shaving

Зниження пікової потужності підприємства.

Load Shifting

Накопичення дешевої або надлишкової електроенергії та її використання у потрібний час.

Пожежна безпека

Багаторівнева система виявлення та гасіння.

IP55

Захищене промислове виконання.

Активне охолодження

Вбудована система кондиціонування забезпечує необхідний температурний режим.

Віддалений моніторинг

Ethernet, 4G та RS485 дозволяють інтегрувати систему в сучасну енергетичну інфраструктуру.

Технічні характеристики DYNESS DH200F

Де застосовується DYNESS DH200F

Система підходить для:

• виробничих підприємств;

• заводів;

• промислових цехів;

• торгових центрів;

• супермаркетів;

• логістичних комплексів;

• складських приміщень;

• холодильних складів;

• аграрних підприємств;

• ферм;

• елеваторів;

• готелів;

• ресторанів;

• офісних центрів;

• медичних установ;

• серверних;

• дата-центрів;

• телекомунікаційних об'єктів;

• зарядних станцій для електромобілів;

• АЗС;

• сонячних електростанцій;

• Microgrid;

• підприємств із нестабільним електропостачанням.

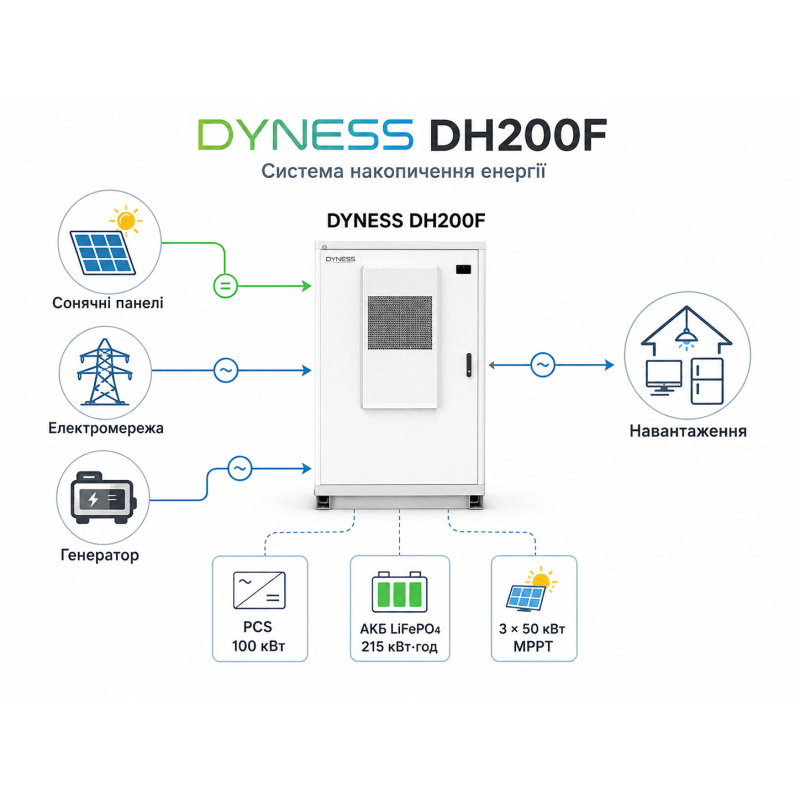

Типова схема роботи

DYNESS DH200F може бути центральним елементом комплексної енергетичної системи підприємства:

Сонячні панелі + електромережа + DYNESS DH200F + генератор → навантаження підприємства.

Вдень сонячна генерація забезпечує поточне споживання та заряджає батареї. У години пікового навантаження накопичувач компенсує нестачу потужності. Під час аварії мережі система у відповідній конфігурації забезпечує резервне живлення критичних споживачів.

DYNESS DH200F — готове рішення для енергетичної незалежності бізнесу

DYNESS DH200F 100 кВт / 215 кВт·год поєднує потужний PCS, високовольтну LiFePO4 батарею, можливість прямого підключення сонячних панелей, системи клімат-контролю, пожежної безпеки та інтелектуального керування.

Це комплексне рішення для підприємств, які прагнуть знизити витрати на електроенергію, збільшити використання власної сонячної генерації, отримати резервне живлення та захиститися від обмежень потужності й нестабільності електромережі.
