Система збереження енергії DYNESS BF100-C100 100 кВт·год LiFePO4 280 А·год IP55

DYNESS BF100-C100 — промислова високовольтна система накопичення електроенергії ємністю 100 кВт·год, створена для комерційних, виробничих, аграрних, інфраструктурних та інших об'єктів із високим рівнем енергоспоживання.

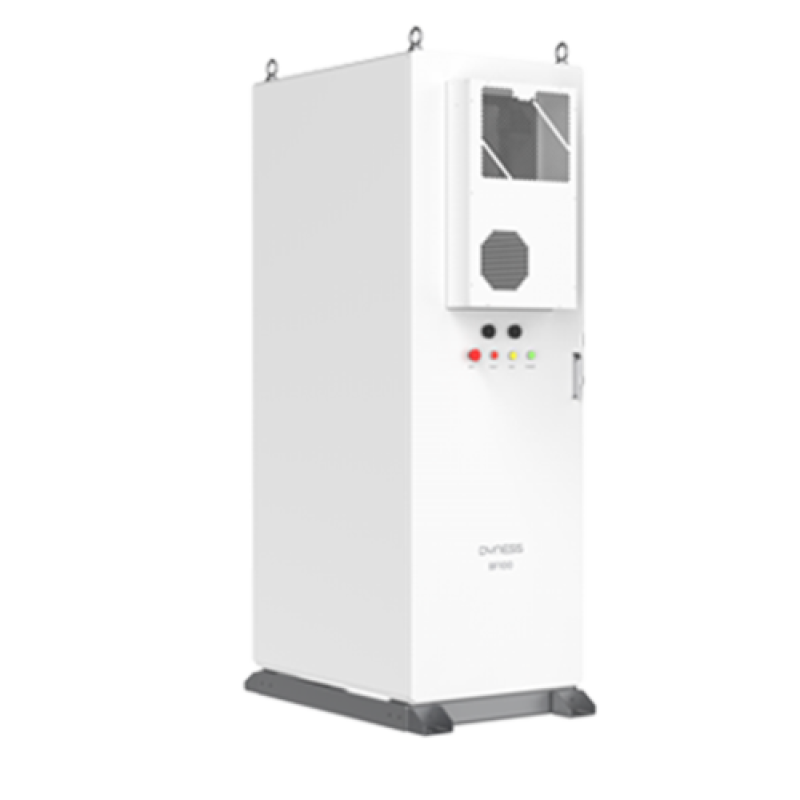

Система побудована на безпечній та довговічній технології LiFePO4 — літій-залізо-фосфатних акумуляторів та виконана у вигляді захищеної зовнішньої енергетичної шафи. Такий формат дозволяє використовувати BF100-C100 як основу промислової системи резервного живлення, накопичувати надлишкову електроенергію сонячної електростанції, зменшувати пікове навантаження на мережу та оптимізувати витрати підприємства на електроенергію.

Номінальна енергоємність конфігурації BF100-C100 становить 100 кВт·год, а ємність акумуляторних комірок — 280 А·год. Система складається із семи акумуляторних PACK-модулів у одному кластері. Робочий діапазон напруги становить 324,8–403,2 В DC, номінальний струм — 140 А, максимальний — 160 А.

Призначення DYNESS BF100-C100

DYNESS BF100-C100 може застосовуватися для:

• резервного електроживлення підприємств;

• накопичення енергії від сонячних електростанцій;

• підвищення рівня власного споживання сонячної генерації;

• забезпечення роботи критично важливого обладнання;

• зменшення пікової потужності споживання;

• роботи з комерційними та промисловими PCS;

• створення локальних систем мікрогенерації та Microgrid;

• оптимізації навантаження на електромережу;

• накопичення електроенергії в години низького тарифу та її використання під час пікового тарифу;

• резервування офісних, торгових та складських комплексів;

• забезпечення живлення виробничих ліній та технологічного обладнання;

• використання на фермах, елеваторах, логістичних центрах, АЗС та інших комерційних об'єктах.

100 кВт·год запасу електроенергії

Однією з головних переваг DYNESS BF100-C100 є значний запас накопиченої енергії — 100 кВт·год.

Фактичний час автономної роботи залежить від потужності підключеного обладнання, налаштувань PCS, допустимої глибини розряду та поточного стану акумулятора.

Наприклад, значний запас енергії дозволяє використовувати систему для підтримання роботи освітлення, серверів, холодильного обладнання, насосів, систем автоматизації, телекомунікаційного обладнання та іншого критичного навантаження під час відсутності зовнішньої електромережі.

Акумулятори LiFePO4

В основі BF100-C100 використовується акумуляторна технологія LiFePO4.

Літій-залізо-фосфатна хімія широко застосовується у сучасних стаціонарних системах накопичення енергії завдяки високій термічній стабільності, хорошій циклічній витривалості та придатності до регулярних циклів заряду й розряду.

Для комерційного об'єкта це особливо важливо, оскільки батарея може експлуатуватися не лише як аварійний резерв, а й регулярно брати участь в оптимізації енергоспоживання.

Акумуляторна архітектура

Конфігурація DYNESS BF100-C100 складається з:

• акумуляторних елементів LiFePO4;

• модульних батарейних PACK;

• системи керування батареєю;

• високовольтного силового обладнання;

• BDU;

• системи моніторингу;

• кліматичного обладнання;

• системи пожежного захисту;

• комунікаційного обладнання;

• захищеної металевої шафи.

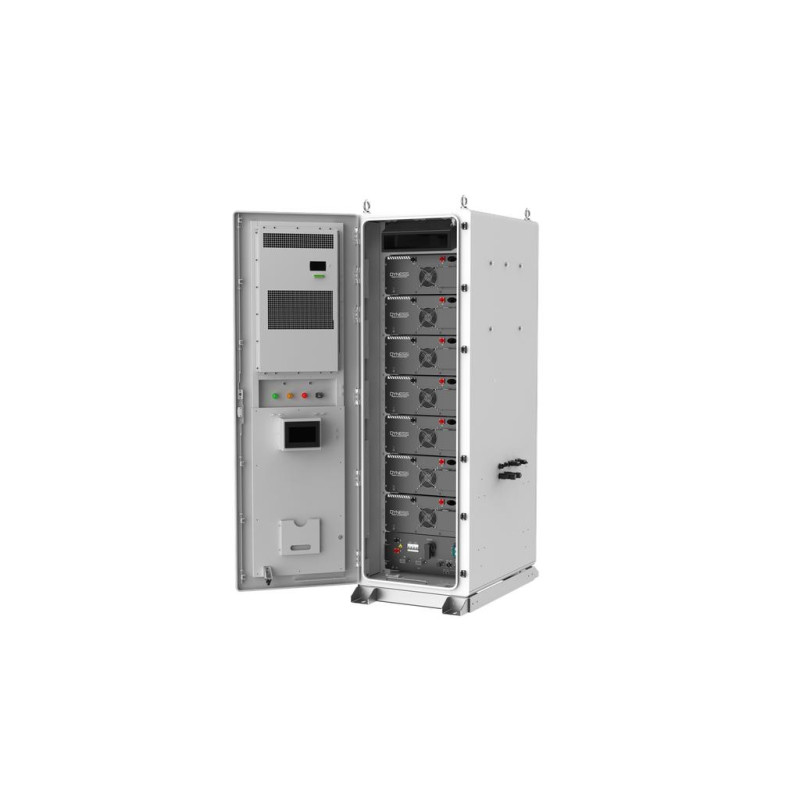

Для версії BF100-C100 використовується 7 PACK на кластер, а конфігурація одного PACK — 1P16S.

Інтелектуальне керування батареєю

Система керування акумулятором контролює ключові параметри роботи батарейного масиву та забезпечує узгоджену роботу акумуляторних модулів.

Контроль параметрів батареї дозволяє підвищити безпеку експлуатації, своєчасно реагувати на позаштатні режими та ефективно використовувати доступну ємність акумулятора.

Високовольтна архітектура

BF100-C100 належить до класу високовольтних промислових накопичувачів.

Робочий діапазон напруги батарейної системи становить:

324,8–403,2 В DC.

Високовольтна архітектура добре підходить для комерційних систем зберігання енергії та дозволяє інтегрувати батарейну шафу із сумісними зовнішніми PCS або іншими високовольтними системами перетворення електроенергії.

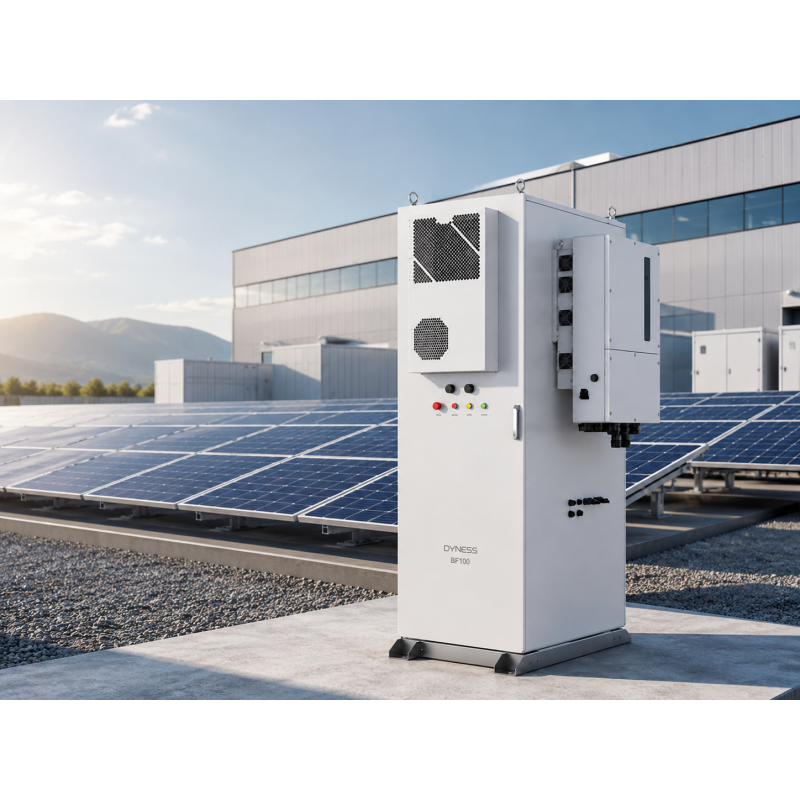

Робота із сонячною електростанцією

Одним із найбільш ефективних сценаріїв застосування DYNESS BF100-C100 є спільна робота із сонячною електростанцією.

У такій системі надлишкова сонячна енергія замість передачі в мережу або обмеження генерації може спрямовуватися на заряд акумуляторів.

Накопичену електроенергію можна використовувати:

• увечері та вночі;

• під час недостатньої сонячної генерації;

• у години максимального споживання;

• під час аварійного відключення мережі — за умови відповідної конфігурації PCS;

• для зменшення споживання електроенергії із зовнішньої мережі.

Це дозволяє суттєво підвищити рівень власного споживання електроенергії від СЕС.

Peak Shaving — зниження пікових навантажень

Для підприємств із різкими короткочасними піками споживання система накопичення може використовуватися для Peak Shaving.

У години високого навантаження частина необхідної потужності подається від акумуляторної системи.

Таким чином можна:

• зменшити пікове навантаження на мережу;

• знизити вимоги до максимальної дозволеної потужності;

• зменшити навантаження на трансформатор;

• більш рівномірно розподіляти споживання протягом доби.

Load Shifting

BF100-C100 також може застосовуватися для перенесення споживання електроенергії у часі.

Акумулятор заряджається в періоди, коли електроенергія є дешевшою або доступна надлишкова сонячна генерація, а розряджається у періоди високої вартості або максимального навантаження.

Такий алгоритм особливо актуальний для підприємств із багатозонними тарифами.

Резервне електроживлення

У складі правильно спроєктованої системи з сумісним PCS накопичувач DYNESS BF100-C100 може використовуватися як потужне джерело резервної енергії.

Це актуально для:

• виробничих підприємств;

• складів;

• холодильних комплексів;

• серверних;

• торгових центрів;

• офісів;

• медичних та лабораторних об'єктів;

• сільськогосподарських підприємств;

• телекомунікаційної інфраструктури;

• насосного обладнання;

• систем охорони та відеоспостереження.

Кліматична система

За офіційною специфікацією BF100-C100 використовується повітряне охолодження з кондиціонуванням батарейної шафи.

Потужність кліматичної системи:

• охолодження — 2 кВт;

• обігрів — 1 кВт.

Система розрахована на експлуатацію при температурі приблизно від -20 до +50 °C, при цьому виробником передбачене зниження характеристик при температурі понад +45 °C.

Захист IP55

Корпус системи має ступінь захисту IP55, що є важливою перевагою для промислової експлуатації та розміщення обладнання поза звичайними житловими приміщеннями.

Виробник позиціонує сімейство BF100 як зовнішню систему накопичення енергії для комерційного та промислового застосування.

Система пожежного захисту

Безпека є одним із ключових факторів для промислових систем накопичення електроенергії.

У специфікації BF100 передбачено систему пожежного захисту. Для BF100-C100 у документації Dyness зазначена аерозольна система пожежогасіння, а як опція — рішення на основі перфторгексанону.

У новішому поколінні сімейства BF100 виробник також заявляє багаторівневу систему безпеки з мультисенсорним контролем, аерозольним пожежогасінням та водяною системою пожежного захисту.

Віддалений моніторинг та комунікація

Для інтеграції з системами керування та віддаленого контролю передбачені сучасні комунікаційні інтерфейси:

• Ethernet;

• RS485;

• 4G.

Це дозволяє інтегрувати накопичувач у промислову систему енергоменеджменту та здійснювати контроль його робочих параметрів.

Сенсорний дисплей

Шафа обладнана сенсорним дисплеєм, через який можна контролювати основні параметри системи та її поточний стан.

Висока ефективність

Для системи BF100 виробником заявлена максимальна ефективність на рівні не менше 94% у відповідній специфікації.

Це допомагає зменшувати втрати під час експлуатації промислової системи накопичення електроенергії.

Основні переваги DYNESS BF100-C100

100 кВт·год енергії

Великий запас накопиченої електроенергії для комерційних та промислових задач.

LiFePO4 280 А·год

Сучасна літій-залізо-фосфатна акумуляторна технологія, оптимальна для стаціонарних систем накопичення.

Високовольтна система

Робочий діапазон 324,8–403,2 В DC забезпечує можливість інтеграції із сумісним промисловим PCS.

Струм до 160 А

Номінальний струм системи становить 140 А, максимальний — 160 А.

Захист IP55

Корпус підготовлений до складніших умов експлуатації, характерних для промислових об'єктів.

Вбудована кліматична система

Автоматичне охолодження та обігрів допомагають підтримувати необхідний температурний режим акумуляторного обладнання.

Система пожежного захисту

Передбачені спеціалізовані засоби пожежної безпеки для акумуляторної шафи.

Віддалений контроль

Ethernet, RS485 та 4G спрощують інтеграцію накопичувача в систему моніторингу та енергоменеджменту.

Промислове виконання

BF100-C100 розрахована на застосування у комерційних та промислових системах зберігання електроенергії.

Технічні характеристики DYNESS BF100-C100

* Частина параметрів у технічній документації виробника зазначена як TBD або передбачає дерейтинг залежно від умов експлуатації.

Де можна використовувати DYNESS BF100-C100

Система оптимально підходить для:

• промислових підприємств;

• виробничих цехів;

• складів та логістичних комплексів;

• аграрних підприємств;

• ферм;

• елеваторів;

• торгових центрів;

• супермаркетів;

• ресторанів та готелів;

• офісних центрів;

• медичних об'єктів;

• серверних та дата-центрів;

• телекомунікаційних об'єктів;

• сонячних електростанцій;

• зарядної інфраструктури;

• об'єктів із нестабільною електромережею.

DYNESS BF100-C100 + сонячна електростанція

У поєднанні із сонячною електростанцією та правильно підібраним PCS система дозволяє створити комплексне енергетичне рішення:

Сонячні панелі → інвертор / PCS → DYNESS BF100-C100 → навантаження / мережа.

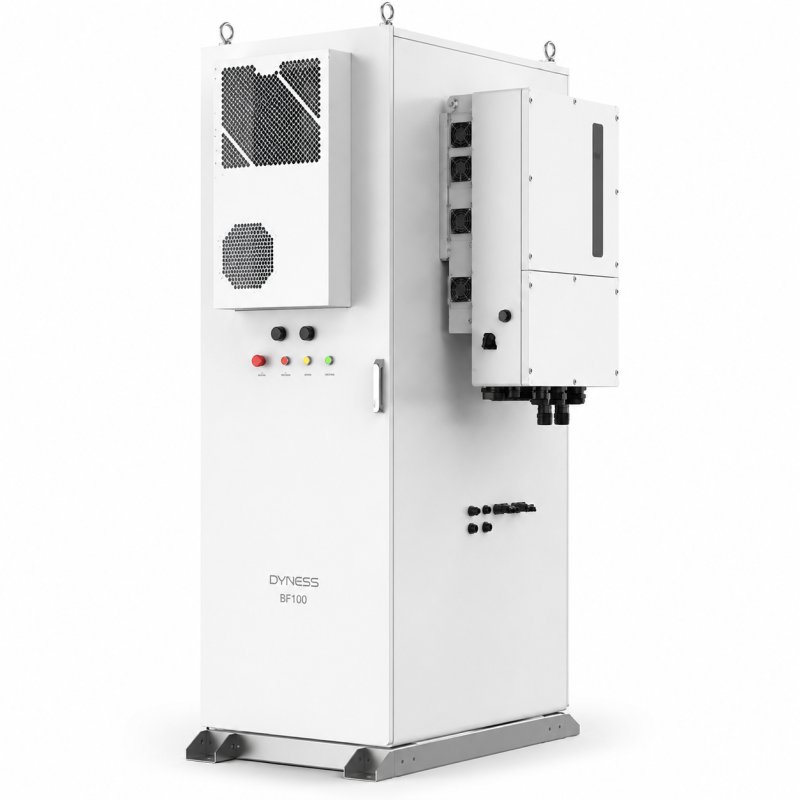

Офіційна схема Dyness передбачає взаємодію BF100 із зовнішнім Hybrid PCS, мережею, навантаженням, сонячною генерацією та, залежно від архітектури системи, додатковим джерелом генерації.

Це робить BF100-C100 хорошою основою для створення промислової системи накопичення енергії з можливістю резервування, оптимізації споживання та максимального використання власної сонячної генерації.

Важливо

DYNESS BF100-C100 є батарейною DC-системою накопичення енергії. Для живлення стандартного AC-навантаження необхідний сумісний зовнішній PCS/гібридний перетворювач та відповідне комутаційне й захисне обладнання. Конкретна конфігурація проєкту повинна підбиратися відповідно до потужності навантаження, параметрів мережі, сонячної електростанції та необхідного часу автономної роботи.

DYNESS BF100-C100 100 кВт·год — професійне рішення для підприємств, яким необхідний великий запас електроенергії, високовольтна LiFePO4 батарея, можливість роботи із сонячною генерацією, захищене промислове виконання та централізований контроль системи.
