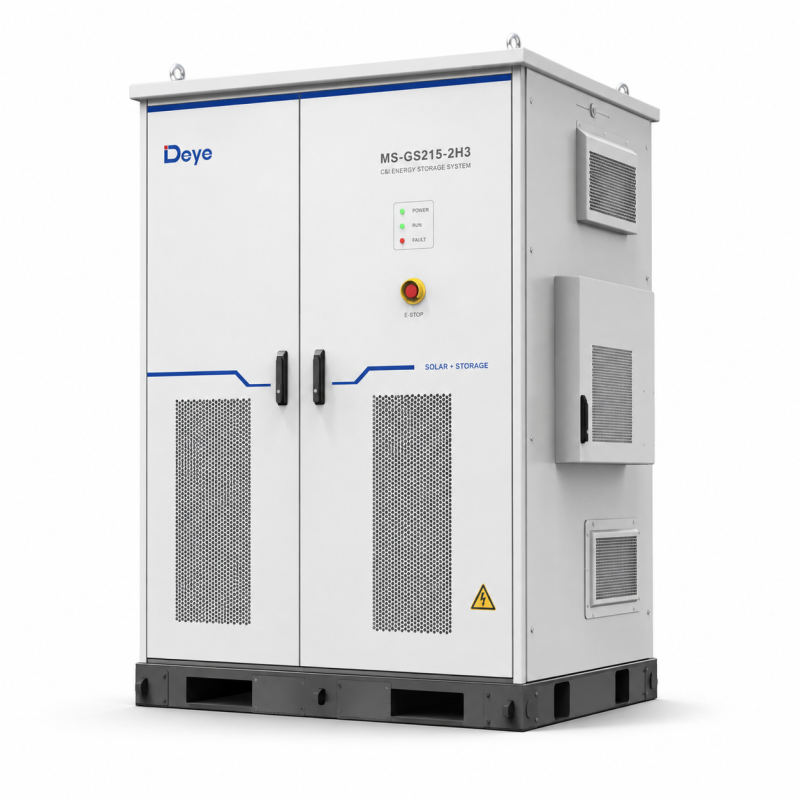

Система зберігання енергії Deye MS-GS215-2H3 100 кВт / 215 кВт·год LiFePO4 з PV-входом 200 кВтp

Deye MS-GS215-2H3 — комплексна промислова система накопичення та керування електроенергією класу C&I ESS, яка поєднує в одному рішенні високовольтну акумуляторну систему LiFePO4 ємністю 215 кВт·год, двонаправлений PCS потужністю 100 кВт, систему керування батареями BMS, EMS, систему повітряного охолодження та потужний сонячний DC-вхід.

Головна особливість моделі MS-GS215-2H3 — можливість безпосередньої інтеграції великого масиву сонячних панелей. Система підтримує підключення фотоелектричного масиву потужністю до 200 кВтp, має 8 незалежних MPPT та дозволяє створити повноцінний енергетичний комплекс для підприємства: сонячна генерація, акумуляторний накопичувач, електромережа та навантаження працюють як єдина керована система.

Основне призначення Deye MS-GS215-2H3

Система розроблена для:

• промислових підприємств;

• виробничих цехів;

• складських та логістичних комплексів;

• аграрних підприємств;

• торгових центрів;

• офісних комплексів;

• готелів;

• медичних та інфраструктурних об'єктів;

• дата-центрів та серверних;

• зарядних станцій для електромобілів;

• комерційних сонячних електростанцій;

• Microgrid-систем;

• об'єктів з обмеженою потужністю електричного вводу;

• підприємств, яким необхідне резервне електроживлення.

Система може використовуватися для накопичення сонячної енергії, Peak Shaving, Load Shifting, резервного живлення, зменшення споживання з мережі та підвищення енергетичної незалежності підприємства. Deye також передбачає функції контролю навантаження, захисту від зворотного перетоку та керування енергоспоживанням.

215 кВт·год запасу електроенергії

Deye MS-GS215-2H3 має батарейний блок ємністю 215 кВт·год.

Такий запас енергії дозволяє підтримувати значне промислове або комерційне навантаження.

Орієнтовно 215 кВт·год енергії може забезпечити:

• навантаження 10 кВт — близько 20 годин;

• навантаження 20 кВт — близько 10 годин;

• навантаження 50 кВт — близько 4 годин;

• навантаження 100 кВт — близько 2 годин.

Фактичний час автономної роботи залежить від SOC, встановленої глибини розряду, ККД системи, температури, стану батареї та характеру навантаження.

LiFePO4 — безпечна акумуляторна технологія

Система використовує LFP / LiFePO4 — літій-залізо-фосфатну акумуляторну технологію.

LiFePO4 особливо добре підходить для стаціонарних промислових накопичувачів завдяки:

• високій термічній стабільності;

• тривалому циклічному ресурсу;

• можливості щоденного заряду та розряду;

• низькому саморозряду;

• відсутності ефекту пам'яті;

• стабільним характеристикам;

• високому рівню безпеки.

Виробником заявлено гарантію 10 років або не менше 6000 циклів за визначених умов експлуатації та рівня 70% EOL.

Вбудований PCS 100 кВт

MS-GS215-2H3 оснащена двонаправленою системою перетворення електроенергії PCS потужністю 100 кВт.

PCS забезпечує:

AC → DC — заряджання акумуляторів від електромережі;

DC → AC — передачу накопиченої енергії до навантаження або електромережі;

PV → батарея / AC — використання енергії сонячних панелей у складі комплексної системи.

Номінальна активна потужність AC-входу/виходу становить 100 кВт, а максимальна короткочасна потужність системи може досягати приблизно 1,1 номінальної потужності.

Трифазна мережа 380/400 В

Система розрахована на промислову трифазну мережу.

Основні AC-параметри:

• номінальна потужність — 100 кВт;

• напруга — 380/400 В AC;

• частота — 50/60 Гц;

• тип підключення — 3L / N / PE;

• номінальний вихідний струм — близько 152 А;

• максимальний вихідний струм — близько 167 А;

• коефіцієнт потужності — -1…+1;

• THD — <3%.

Такі характеристики дозволяють інтегрувати MS-GS215-2H3 безпосередньо у стандартну трифазну промислову мережу 400 В.

Високовольтна батарейна система

Робочий діапазон напруги батарейного блоку становить:

660–864 В DC.

Високовольтна архітектура дозволяє передавати значну потужність при відносно невеликих струмах та забезпечує ефективну роботу PCS.

Для силового перетворювача в різних режимах системи передбачені ширші DC-діапазони:

• On-Grid — приблизно 600–935 В DC;

• Off-Grid — приблизно 700–935 В DC.

Безпосереднє підключення сонячних панелей

Саме ця функція є однією з ключових переваг версії MS-GS215-2H3.

Максимальна рекомендована потужність масиву сонячних панелей:

до 200 кВтp.

Система має окремий PV-перетворювач з декількома MPPT-каналами, що дозволяє ефективно працювати з великим масивом сонячних модулів.

PV-характеристики

• максимальна потужність підключеного PV-масиву — 200 кВтp;

• номінальна вихідна DC-потужність PV-перетворювача — 150 кВт;

• кількість MPPT — 8;

• максимальна PV-напруга — 1000 В DC;

• стартова напруга — 200 В;

• MPPT-діапазон — 180–650 В;

• діапазон повної потужності — 450–650 В;

• максимальний струм MPPT — 40 А;

• струм короткого замикання MPPT — 60 А.

8 незалежних MPPT

Наявність 8 MPPT особливо корисна для великих комерційних СЕС.

Це дозволяє розділити сонячний масив на декілька незалежних груп, наприклад за:

• різними сторонами даху;

• різними кутами нахилу;

• орієнтацією схід / захід / південь;

• різними зонами затінення;

• окремими рядами наземної СЕС.

Завдяки цьому система може точніше відстежувати точку максимальної потужності кожної групи сонячних панелей.

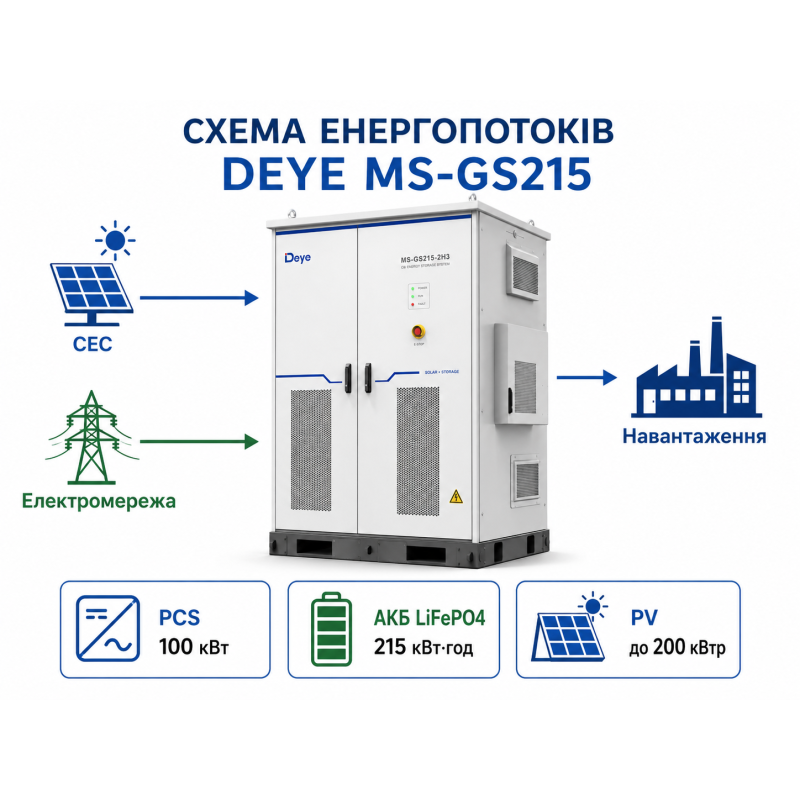

Типова схема роботи із СЕС

Можлива архітектура:

Сонячні панелі → MPPT → Deye MS-GS215-2H3 → навантаження / батарея / електромережа.

У денний час сонячна енергія може одночасно:

1. живити поточне навантаження підприємства;

2. заряджати акумуляторну батарею;

3. за дозволеної конфігурації передавати надлишок у зовнішню мережу.

Коли сонячної генерації недостатньо, батарея може компенсувати дефіцит потужності.

Таким чином підприємство отримує можливість максимально використовувати власну сонячну генерацію.

Peak Shaving — обмеження пікової потужності

MS-GS215-2H3 може застосовуватися для функції Peak Shaving.

Наприклад, якщо підприємство має дозволену потужність 150 кВт, але в окремі моменти потребує 220 кВт, частина енергії може подаватися з акумулятора.

Це дозволяє:

• зменшити пікове споживання з мережі;

• розвантажити трансформатор;

• знизити навантаження на кабельні лінії;

• зменшити ризик перевищення договірної потужності;

• підключити додаткові споживачі без негайного збільшення потужності вводу.

Load Shifting — перенесення споживання

Система може заряджатися в години, коли електроенергія дешевша, та використовувати накопичений запас у години високого тарифу.

Типовий сценарій:

нічний тариф → заряд батареї;

денний пік → розряд батареї.

Якщо на об'єкті встановлена СЕС:

денна надлишкова сонячна генерація → заряд батареї;

вечір → використання накопиченої сонячної енергії.

Захист від зворотного перетоку

У правильно налаштованій системі EMS може контролювати потік електроенергії та обмежувати небажану передачу енергії у зовнішню мережу.

Це особливо важливо для підприємств, які встановлюють СЕС для власного споживання та не мають можливості або дозволу продавати надлишкову електроенергію.

Робота On-Grid та Off-Grid

Deye MS-GS215-2H3 підтримує як мережеву, так і автономну роботу.

У мережевому режимі накопичувач може:

• заряджатися від мережі;

• заряджатися від сонячної генерації;

• зменшувати пікове навантаження;

• оптимізувати власне споживання;

• підтримувати заданий рівень споживання з мережі.

В автономній системі накопичувач може бути частиною Microgrid та забезпечувати живлення навантаження без зовнішньої електромережі.

Резервне електроживлення

MS-GS215-2H3 може застосовуватися у системах резервування підприємства.

Відповідна архітектура може включати:

мережу + СЕС + MS-GS215-2H3 + STS/комутаційне обладнання + генератор → критичне навантаження.

Офіційні типові схеми Deye передбачають використання систем MS разом із мережею, генератором, STS, Smart EMS і навантаженням.

Інтеграція з генератором

Для об'єктів, де необхідна висока надійність електроживлення, система може працювати у комплексі з дизельним або газовим генератором.

Акумулятор дозволяє:

• зменшувати кількість запусків генератора;

• скорочувати час його роботи;

• знижувати витрату пального;

• уникати роботи генератора при низькому навантаженні;

• використовувати генератор переважно для заряджання батареї та тривалих аварійних режимів.

Масштабування

Deye MS-GS215-2H3 розрахована не тільки на одиночні установки.

Для великих об'єктів підтримується паралельне масштабування систем.

В On-Grid конфігурації виробник заявляє можливість роботи до 20 систем паралельно.

Це дозволяє створити комплекс орієнтовною потужністю:

100 кВт × 20 = 2 МВт

та енергоємністю:

215 кВт·год × 20 = 4,3 МВт·год.

В автономній конфігурації підтримується до 10 систем паралельно, тобто до приблизно 1 МВт / 2,15 МВт·год.

Інтелектуальне керування EMS

Система передбачає інтегроване керування ключовими компонентами:

• PCS;

• BMS;

• системою накопичення;

• сонячною генерацією;

• мережею;

• навантаженням.

Для багатосистемних конфігурацій може застосовуватися централізований Smart EMS.

EMS дозволяє реалізовувати алгоритми:

• Peak Shaving;

• Load Shifting;

• Anti-Backflow;

• Load Tracking;

• Demand Control;

• резервного живлення;

• керування SOC;

• оптимізації використання сонячної генерації.

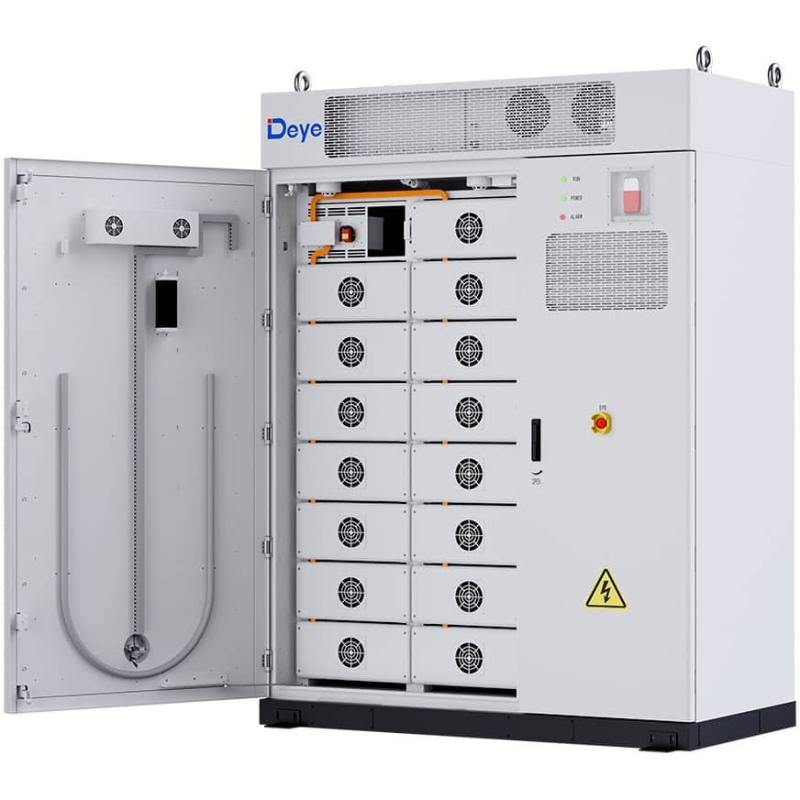

Повітряне охолодження

MS-GS215-2H3 належить до серії C&I Air-Cooled ESS.

Система використовує активне повітряне охолодження для підтримання необхідної температури батарей та силових компонентів.

Термоменеджмент допомагає:

• контролювати температуру батарей;

• стабілізувати характеристики;

• підтримувати роботу під високим навантаженням;

• зменшувати перегрів;

• підвищувати надійність системи.

Робота при температурі від -20 до +50 °C

Робочий температурний діапазон всієї системи:

-20…+50 °C.

При температурі вище приблизно +45 °C передбачений дерейтинг потужності.

Багаторівнева система безпеки

Deye MS-GS215-2H3 має комплексний набір електричних та системних захистів.

Передбачені:

• захист від перевантаження по струму;

• захист від перенапруги;

• захист від короткого замикання;

• температурний захист;

• Anti-Islanding;

• контроль опору ізоляції;

• контроль залишкового струму;

• захист від імпульсних перенапруг;

• контроль батарей через BMS.

Пожежний захист

Для батарейної частини системи виробник передбачає аерозольну систему пожежогасіння.

Батарейний відсік також має автоматичну вентиляцію та конструктивні рішення для підвищення вибухобезпеки.

Це особливо важливо для промислових накопичувачів великої ємності, встановлених на виробничих та комерційних об'єктах.

IP54 та антикорозійний клас C5

Корпус всієї системи має ступінь захисту:

IP54.

Антикорозійне виконання:

до C5.

Це дозволяє використовувати систему на промислових майданчиках та у складніших умовах зовнішнього середовища за дотримання вимог виробника до монтажу.

Віддалений моніторинг

На рівні системи підтримуються:

• Ethernet;

• 4G.

На рівні силового перетворювача доступні:

• CAN;

• RS485;

• Ethernet.

Це дозволяє інтегрувати накопичувач у сучасну систему диспетчеризації та віддаленого енергоменеджменту.

ККД

Максимальна ефективність силового перетворювача становить до:

97,6%.

Загальний максимальний показник Round-Trip Efficiency системи:

88%.

Основні переваги Deye MS-GS215-2H3

215 кВт·год накопичення

Великий запас електроенергії для підприємств та комерційних об'єктів.

PCS 100 кВт

Інтегрований двонаправлений силовий перетворювач забезпечує заряд та розряд високовольтної батареї.

Сонячні панелі до 200 кВтp

MS-GS215-2H3 може безпосередньо працювати з великим PV-масивом.

8 MPPT

Забезпечують гнучку конфігурацію великої комерційної сонячної електростанції.

LiFePO4

Стабільна та безпечна акумуляторна технологія для регулярного циклічного використання.

On-Grid + Off-Grid

Підтримка мережевого та автономного режимів.

Peak Shaving

Компенсація короткочасних піків потужності підприємства.

Load Shifting

Накопичення дешевої або сонячної електроенергії для використання у потрібний час.

Масштабування до 4,3 МВт·год

До 20 систем можуть працювати паралельно в мережевій конфігурації.

Повітряне охолодження

Активний термоменеджмент батареї та силового обладнання.

IP54 + C5

Захищене промислове виконання.

Пожежна безпека

Аерозольне пожежогасіння та автоматична вентиляція батарейного відсіку.

Дистанційний моніторинг

Ethernet, 4G, CAN та RS485 забезпечують інтеграцію у систему керування енергією.

Технічні характеристики Deye MS-GS215-2H3

Де доцільно використовувати Deye MS-GS215-2H3

Система оптимально підходить для:

• заводів;

• виробничих підприємств;

• складських комплексів;

• логістичних центрів;

• холодильних складів;

• елеваторів;

• аграрних підприємств;

• великих магазинів і супермаркетів;

• торгових центрів;

• бізнес-центрів;

• готелів;

• медичних установ;

• телекомунікаційних об'єктів;

• дата-центрів;

• зарядних станцій;

• комерційних сонячних електростанцій;

• Microgrid;

• підприємств із дефіцитом доступної потужності.

Deye MS-GS215-2H3 — комплексне рішення «СЕС + накопичувач»

Deye MS-GS215-2H3 100 кВт / 215 кВт·год — це не просто акумуляторна батарея, а комплексна промислова енергетична система.

В одному рішенні поєднуються:

PV до 200 кВтp + 8 MPPT + PCS 100 кВт + LiFePO4 215 кВт·год + BMS + EMS + система захисту та моніторингу.

Такий комплекс дозволяє підприємству накопичувати сонячну та мережеву електроенергію, використовувати її у найбільш вигідний час, згладжувати пікові навантаження, підвищувати власне споживання СЕС та створювати основу для резервного або автономного електроживлення.

Deye MS-GS215-2H3 особливо підходить для бізнесу, якому потрібна не просто батарея, а повноцінна керована енергетична система з можливістю прямого підключення великої сонячної електростанції та подальшого масштабування до мегаватного рівня.
