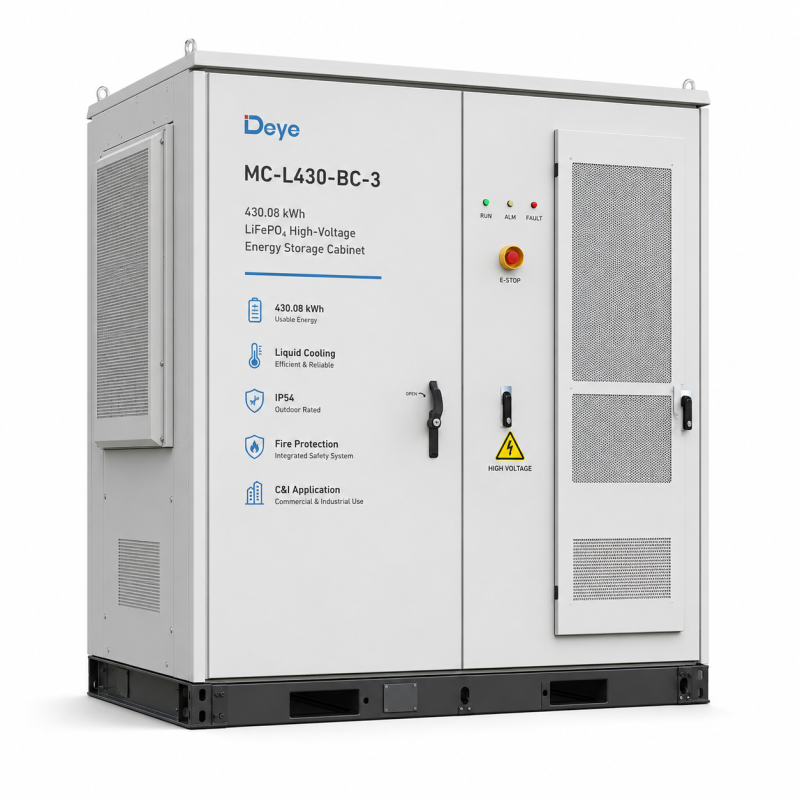

Система зберігання енергії Deye MC-L430-BC-3 430,08 кВт·год 768 В 280 А·год LiFePO4 IP54 з рідинним охолодженням

Deye MC-L430-BC-3 — професійна високовольтна промислова батарейна система зберігання електроенергії класу C&I DC BESS, призначена для комерційних, виробничих, аграрних, логістичних та інфраструктурних об'єктів із високим рівнем енергоспоживання.

Система має номінальну енергоємність 430,08 кВт·год, побудована на базі літій-залізо-фосфатних акумуляторів LiFePO4 ємністю 280 А·год та працює з номінальною напругою 768 В DC.

Ключовою особливістю моделі є рідинна система охолодження, яка забезпечує ефективне відведення тепла від акумуляторних елементів та підтримує стабільний температурний режим під час тривалого заряду й розряду.

Deye MC-L430-BC-3 оснащена багаторівневою системою керування батареями, пожежним захистом, промисловими комунікаційними інтерфейсами та захищеним корпусом IP54.

Важлива особливість MC-L430-BC-3

MC-L430-BC-3 є DC батарейною шафою і не має власного AC PCS потужністю 200 кВт.

Для живлення стандартного трифазного AC-навантаження батарея повинна працювати разом із:

• сумісним PCS;

• системою Deye MC-L430-2H3;

• відповідною комутаційною автоматикою;

• EMS;

• STS — якщо необхідне резервне живлення;

• MPPT-обладнанням — при прямій DC-інтеграції із сонячною електростанцією.

Завдяки цьому MC-L430-BC-3 може використовуватися як додаткова батарейна шафа для збільшення загальної енергоємності великої промислової системи накопичення. Типові архітектури Deye передбачають паралельне використання додаткових батарейних шаф разом із MC-L430-2H3.

430,08 кВт·год запасу електроенергії

Номінальна енергоємність системи становить:

430,08 кВт·год.

Це значний запас електроенергії, достатній для резервування великих промислових і комерційних навантажень.

Теоретично 430,08 кВт·год відповідають приблизно:

• 20 кВт навантаження — до 21,5 години;

• 40 кВт — до 10,7 години;

• 50 кВт — до 8,6 години;

• 80 кВт — до 5,3 години;

• 100 кВт — до 4,3 години;

• 150 кВт — до 2,8 години;

• 200 кВт — близько 2,15 години.

Реальний час автономної роботи залежить від встановлених меж SOC, допустимої глибини розряду, ККД PCS, температури, стану батареї та характеру навантаження.

Акумулятори LiFePO4 280 А·год

У Deye MC-L430-BC-3 використовуються літій-залізо-фосфатні акумулятори LiFePO4.

Номінальна ємність:

280 А·год.

Технологія LiFePO4 особливо добре підходить для стаціонарних промислових накопичувачів завдяки:

• високій термічній стабільності;

• тривалому циклічному ресурсу;

• можливості регулярного заряду та розряду;

• низькому саморозряду;

• відсутності ефекту пам'яті;

• стабільним характеристикам;

• високому рівню безпеки;

• придатності до щоденного використання.

Високовольтна система 768 В

Номінальна напруга батарейного комплексу:

768 В DC.

Робочий діапазон:

648–876 В DC.

Високовольтна архітектура дозволяє передавати значну потужність при відносно невеликих струмах.

Це забезпечує:

• менші втрати у силових кабелях;

• ефективну взаємодію з промисловими PCS;

• можливість роботи з обладнанням потужністю в сотні кіловат;

• зручне масштабування промислових ESS.

Режим заряду та розряду 0,5P

Для батарейної системи передбачений номінальний режим:

0,5P.

Для ємності 430,08 кВт·год це відповідає системам приблизно 200-кВт класу.

Такий режим добре підходить для:

• Peak Shaving;

• Load Shifting;

• накопичення сонячної генерації;

• щоденного тарифного арбітражу;

• резервного живлення;

• Microgrid.

Рідинне охолодження Liquid Cooling

Одна з ключових переваг MC-L430-BC-3 — рідинне охолодження акумуляторного комплексу.

На відміну від простого повітряного охолодження, рідинна система дозволяє ефективніше відводити тепло безпосередньо від батарейних модулів.

Основні переваги:

• рівномірніший температурний режим;

• ефективний тепловідвід;

• стабільна робота при високому навантаженні;

• підтримання оптимальної температури батарей;

• зменшення температурного стресу;

• стабільність під час тривалого заряду та розряду;

• підвищення надійності великого батарейного комплексу;

• оптимальні умови для щоденної циклічної роботи.

Для системи ємністю понад 430 кВт·год ефективний температурний менеджмент має особливо велике значення.

Широкий температурний діапазон

Система розрахована на роботу при температурі:

від -25 °C до +55 °C.

Температура зберігання:

від -30 °C до +60 °C.

Допустима вологість:

0–95%, без утворення конденсату.

Це дозволяє використовувати накопичувач на широкому спектрі промислових об'єктів.

Комбінована система пожежогасіння

Deye MC-L430-BC-3 обладнана комплексною системою пожежного захисту.

Передбачено:

• аерозольне пожежогасіння;

• водяний пожежний контур / систему водяного гасіння;

• моніторинг батарейної системи;

• аварійне керування;

• BMS-контроль критичних параметрів.

Комбінація декількох рівнів захисту особливо важлива для накопичувачів великої енергоємності.

Захист IP54

Корпус має ступінь захисту:

IP54.

Промислове виконання забезпечує захист внутрішнього обладнання від:

• значного проникнення пилу;

• забруднень;

• водяних бризок;

• впливу зовнішнього середовища.

Монтаж повинен виконуватися на підготовленому майданчику відповідно до проєкту та вимог виробника.

Антикорозійний клас ≥C4

Корпус має антикорозійне виконання:

не нижче C4.

Це дозволяє застосовувати обладнання на:

• промислових майданчиках;

• логістичних комплексах;

• сільськогосподарських підприємствах;

• об'єктах із підвищеною вологістю;

• зовнішніх технічних майданчиках.

Інтелектуальне керування батареєю

Вбудована система керування батареями контролює ключові параметри акумуляторного комплексу:

• напругу;

• струм;

• температуру;

• SOC;

• заряд;

• розряд;

• стан батарейних модулів;

• аварійні режими;

• захисні пороги.

BMS також забезпечує взаємодію з PCS та системою енергоменеджменту.

Промислові комунікації

MC-L430-BC-3 підтримує:

• RS485;

• Modbus TCP;

• DIDO.

Це дозволяє інтегрувати батарейну шафу із:

• PCS;

• EMS;

• SCADA;

• системою диспетчеризації;

• автоматикою підприємства;

• системою моніторингу Deye.

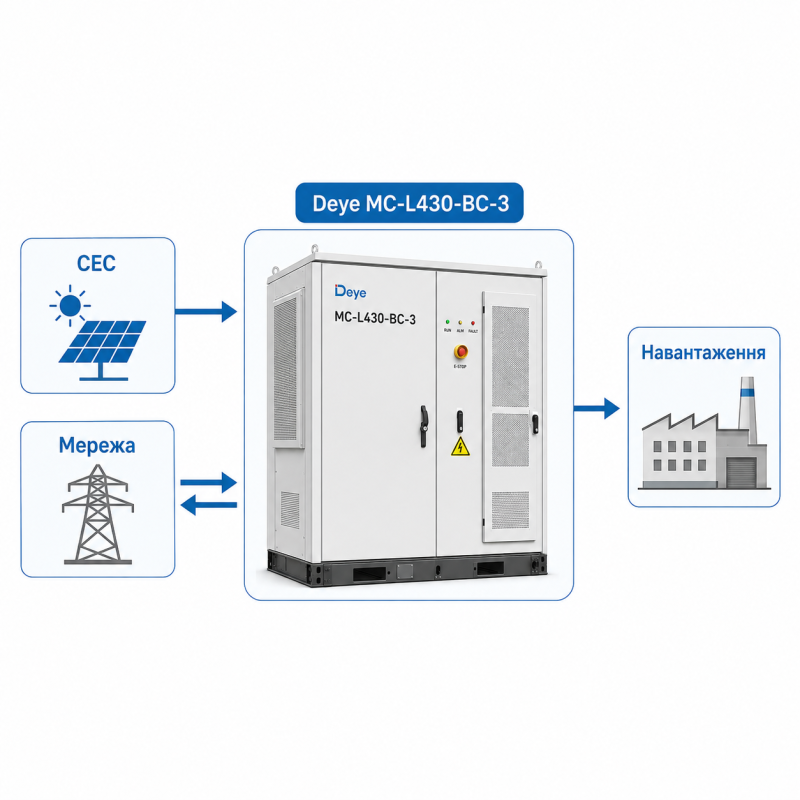

Робота із сонячною електростанцією

MC-L430-BC-3 може застосовуватися для накопичення надлишкової енергії великої комерційної СЕС.

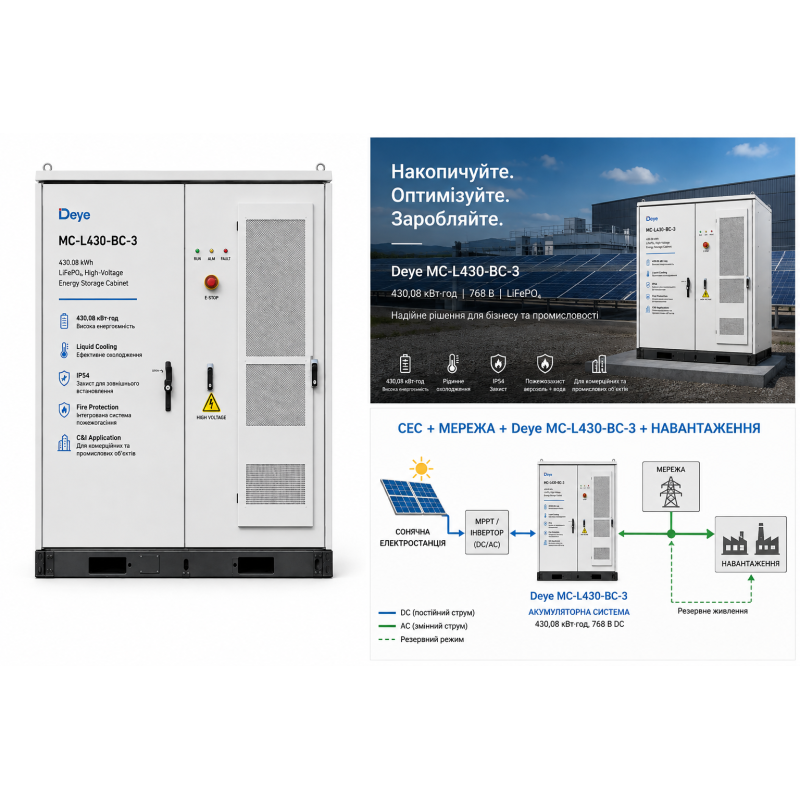

Типова схема:

Сонячні панелі → MPPT / PV-інвертор → DC/AC енергетична система → Deye MC-L430-BC-3 → навантаження.

Накопичена сонячна енергія може використовуватися:

• ввечері;

• вночі;

• під час піків навантаження;

• при недостатній сонячній генерації;

• для резервного живлення.

DC Coupling PV + BESS

Платформа Deye підтримує побудову систем із прямим DC-зв'язком сонячної генерації та накопичувача.

Можлива архітектура:

PV → MPPT → DC BUS → MC-L430-BC-3 → PCS → AC-навантаження.

Такий підхід дозволяє створювати великі інтегровані СЕС з промисловим накопиченням.

Peak Shaving

MC-L430-BC-3 може використовуватися для компенсації піків потужності.

Наприклад, якщо підприємству в певний момент необхідно 350 кВт, а мережевий ввід бажано обмежити до 200 кВт, батарейна система через відповідний PCS може забезпечити частину різниці.

Переваги:

• зниження пікового споживання;

• розвантаження трансформатора;

• зменшення навантаження на мережу;

• компенсація обмеженої потужності вводу;

• можливість підключення додаткового обладнання.

Load Shifting

Батарея дозволяє переносити споживання електроенергії у часі.

Наприклад:

нічний тариф → заряд акумуляторів;

денний дорогий тариф → використання накопиченої енергії.

Для СЕС:

день → накопичення сонячної енергії;

вечір → живлення підприємства від батареї.

Резервне живлення

У складі правильно спроєктованої системи з PCS та STS MC-L430-BC-3 може забезпечувати резерв енергії для:

• виробничих ліній;

• насосів;

• холодильного обладнання;

• серверів;

• дата-центрів;

• автоматизації;

• систем безпеки;

• освітлення;

• телекомунікацій;

• критично важливого технологічного обладнання.

Робота з генератором

MC-L430-BC-3 може входити до комплексної системи:

СЕС + електромережа + батарея + PCS + генератор → навантаження.

Це дозволяє:

• скорочувати час роботи генератора;

• зменшувати кількість запусків ДГУ;

• економити паливо;

• заряджати батарею від генератора;

• використовувати накопичену енергію між запусками;

• забезпечувати високий рівень резервування.

Масштабування системи

Однією з головних функцій MC-L430-BC-3 є розширення загальної ємності системи Deye MC Series.

Типові архітектури виробника передбачають використання додаткових батарейних шаф MC-L430-BC-3 через спільну Bat Bus.

У відповідних конфігураціях допускається паралельне підключення до 3 батарейних шаф без PCS.

Це дозволяє суттєво збільшувати загальний запас електроенергії системи без необхідності встановлювати окремий PCS у кожній додатковій шафі.

MC-L430-BC-3 + MC-L430-2H3

Одним із основних сценаріїв є використання:

MC-L430-2H3 — основна AC BESS із PCS

MC-L430-BC-3 — додаткова DC батарейна шафа.

Таким чином можна збільшити загальну енергоємність комплексу, використовуючи одну силову архітектуру PCS.

Це особливо вигідно для об'єктів, яким потрібна:

• велика тривалість автономної роботи;

• значний запас сонячної енергії;

• резерв на декілька годин;

• висока енергоємність при відносно помірній AC-потужності.

Компактне промислове виконання

Габарити шафи:

2000 × 1300 × 2480 мм.

Маса:

до 4700 кг.

Максимальна рекомендована висота експлуатації:

до 2000 м над рівнем моря.

Враховуючи масу та габарити, встановлення виконується на спеціально підготовлену основу із відповідною несучою здатністю.

Основні переваги Deye MC-L430-BC-3

430,08 кВт·год

Великий запас електроенергії для промислових та комерційних систем.

LiFePO4 280 А·год

Надійна та безпечна акумуляторна технологія для регулярного використання.

768 В DC

Високовольтна архітектура для потужних промислових PCS.

648–876 В DC

Широкий робочий діапазон напруги.

0,5P

Оптимальний режим для приблизно двогодинних систем накопичення.

Liquid Cooling

Ефективне рідинне охолодження батарейного комплексу.

Комбіноване пожежогасіння

Аерозольна та водяна системи захисту.

IP54

Захищене промислове виконання.

≥C4

Підвищений антикорозійний захист.

Масштабування

Можливість збільшення енергоємності MC Series додатковими батарейними шафами.

Робота із СЕС

Ефективне накопичення надлишкової сонячної генерації.

Peak Shaving

Компенсація піків потужності підприємства.

Load Shifting

Перенесення споживання на економічно вигідні періоди.

Робота з генератором

Можливість побудови багатоджерельної системи резервного живлення.

Промислові комунікації

RS485, Modbus TCP та DIDO для інтеграції з EMS і автоматикою.

Технічні характеристики Deye MC-L430-BC-3

Основні характеристики батарейної шафи, включно з 430,08 кВт·год, 768 В, 648–876 В, 0,5P, Liquid Cooling, IP54, пожежогасінням і габаритами, наведені в документації Deye. (Deye ESS)

Де застосовується Deye MC-L430-BC-3

Система підходить для:

• заводів;

• великих виробництв;

• промислових цехів;

• логістичних комплексів;

• складських центрів;

• холодильних складів;

• аграрних підприємств;

• елеваторів;

• ферм;

• тепличних господарств;

• торгових центрів;

• супермаркетів;

• бізнес-центрів;

• готелів;

• медичних установ;

• серверних;

• дата-центрів;

• телекомунікаційних об'єктів;

• АЗС;

• зарядної інфраструктури для електромобілів;

• комерційних СЕС;

• Microgrid;

• підприємств із нестабільною мережею;

• об'єктів із дефіцитом доступної електричної потужності.

Важливо

Deye MC-L430-BC-3 — це батарейна DC-система без власного PCS.

Вона не може самостійно видавати стандартні 380/400 В AC без відповідного силового перетворювача.

Для створення повноцінної системи необхідно підібрати:

• PCS;

• EMS;

• захисне обладнання;

• комутацію;

• STS — за необхідності резервного режиму;

• MPPT — при відповідній DC-схемі СЕС.

Deye MC-L430-BC-3 — масштабований запас енергії для промисловості

Deye MC-L430-BC-3 430,08 кВт·год / 768 В / 280 А·год — потужна високовольтна LiFePO4 батарейна шафа, створена для великих систем накопичення електроенергії.

Поєднання 430 кВт·год енергоємності, рідинного охолодження, IP54, комбінованого пожежного захисту, високовольтної архітектури та можливості масштабування робить її оптимальним рішенням для підприємств, яким необхідно збільшити запас енергії промислової ESS без встановлення окремого PCS у кожній батарейній шафі.

MC-L430-BC-3 особливо ефективна у складі систем із Deye MC-L430-2H3, сонячною електростанцією, генератором та інтелектуальним EMS, де необхідні велика автономність, Peak Shaving, Load Shifting та резервне електроживлення.
