Система зберігання енергії Deye MC-L430-2H3 200 кВт / 430,08 кВт·год LiFePO4 280 А·год 768 В IP54 з рідинним охолодженням

Deye MC-L430-2H3 — потужна промислова система накопичення та керування електроенергією класу C&I ESS, розрахована на комерційні, виробничі, логістичні, аграрні та інфраструктурні об'єкти з високим рівнем енергоспоживання.

Модель поєднує високовольтний акумуляторний блок LiFePO4 ємністю 430,08 кВт·год, інтегровану двонаправлену силову систему потужністю 200 кВт, BMS, систему керування, рідинне охолодження, пожежний захист та комунікаційні інтерфейси в одному промисловому комплексі.

Номінальна напруга батарейної системи становить 768 В DC, робочий діапазон — 648–876 В DC, а номінальна AC-напруга — 380/400 В, 3L+N+PE.

Завдяки великій енергоємності та потужності Deye MC-L430-2H3 може використовуватися не тільки як резервне джерело живлення, але й як повноцінний інструмент оптимізації енергоспоживання підприємства: для Peak Shaving, Load Shifting, тарифного арбітражу, накопичення сонячної енергії, підтримки критичних навантажень та створення Microgrid-систем.

Основне призначення Deye MC-L430-2H3

Система підходить для:

• резервного електроживлення підприємств;

• накопичення енергії сонячних електростанцій;

• зниження пікового навантаження;

• перенесення споживання у часі;

• зниження максимальної потужності, що споживається з мережі;

• оптимізації навантаження трансформаторів;

• компенсації дефіциту доступної потужності;

• забезпечення критичних споживачів;

• роботи в Microgrid;

• роботи із зовнішнім генератором;

• інтеграції з комерційними СЕС;

• зарядних комплексів для електромобілів;

• участі в системах керування енергоспоживанням;

• створення масштабованих промислових ESS.

430,08 кВт·год запасу електроенергії

Deye MC-L430-2H3 оснащена високовольтною батарейною системою з номінальною енергоємністю:

430,08 кВт·год.

Це вже серйозний промисловий запас електроенергії, який дозволяє забезпечувати живлення великої кількості обладнання.

Теоретично запас 430,08 кВт·год відповідає приблизно:

• при навантаженні 20 кВт — до 21,5 години;

• 40 кВт — до 10,7 години;

• 50 кВт — до 8,6 години;

• 100 кВт — до 4,3 години;

• 150 кВт — до 2,8 години;

• 200 кВт — близько 2,15 години.

Фактичний час автономної роботи буде нижчим і залежить від допустимого SOC, ККД перетворення, температури, налаштувань BMS, характеру навантаження та встановленого резерву батареї.

Вбудована потужність 200 кВт

Однією з головних переваг MC-L430-2H3 є те, що це AC BESS із вбудованою силовою системою.

Номінальна активна потужність:

200 кВт.

Максимальна потужність:

220 кВт — до 1,1 номінальної потужності.

Система здатна виконувати двонаправлене перетворення енергії:

AC → DC — заряджання батареї від мережі;

DC → AC — живлення навантаження від акумуляторів.

Завдяки цьому MC-L430-2H3 являє собою значно більш завершене рішення, ніж окрема високовольтна батарейна шафа.

Трифазна мережа 380/400 В

Deye MC-L430-2H3 розрахована на стандартну промислову трифазну мережу.

Основні параметри:

• номінальна напруга — 380/400 В AC;

• схема — 3L + N + PE;

• частота — 50/60 Гц;

• номінальна потужність — 200 кВт;

• максимальна потужність — 220 кВт;

• діапазон коефіцієнта потужності — -1…+1.

Це робить систему придатною для безпосередньої інтеграції у внутрішню електромережу великих комерційних і промислових об'єктів відповідно до розробленого проєкту.

LiFePO4 280 А·год

В основі системи використовуються літій-залізо-фосфатні акумуляторні елементи LiFePO4.

Номінальна ємність:

280 А·год.

LiFePO4 є однією з найбільш придатних технологій для промислового накопичення енергії завдяки:

• високій термічній стабільності;

• тривалому циклічному ресурсу;

• хорошій безпеці;

• можливості регулярних циклів заряду та розряду;

• низькому саморозряду;

• відсутності ефекту пам'яті;

• стабільній роботі при щоденній експлуатації;

• придатності до систем великої потужності.

Високовольтна батарея 768 В

Номінальна напруга батарейного комплексу:

768 В DC.

Робочий діапазон:

648–876 В DC.

Високовольтна архітектура дозволяє ефективно передавати великі потужності та зменшувати струми у силових DC-ланцюгах.

Це особливо важливо для систем рівня 200 кВт, де необхідна висока ефективність передачі енергії.

Швидкість заряду та розряду 0,5P

Для батарейної частини заявлений режим:

0,5P.

Для енергоємності 430,08 кВт·год така характеристика добре узгоджується з силовою частиною приблизно 200 кВт.

Це дозволяє використовувати систему для регулярного циклічного режиму: заряджати накопичувач у період дешевої або надлишкової енергії та віддавати накопичений запас під час пікового споживання.

Рідинне охолодження

Однією з ключових переваг Deye MC-L430-2H3 є Liquid Cooling — рідинне охолодження.

Рідинна система терморегулювання ефективніше відводить тепло від акумуляторного комплексу та дозволяє більш точно підтримувати необхідний температурний режим.

Основні переваги рідинного охолодження:

• рівномірніше охолодження батарей;

• стабільніша температура елементів;

• ефективна робота при великих навантаженнях;

• зниження температурного стресу;

• стабільна робота під час тривалого заряду та розряду;

• підвищення надійності батарейної системи;

• ефективне використання системи у щоденному циклічному режимі.

Для промислового накопичувача понад 430 кВт·год точний контроль температури має особливо важливе значення.

Робоча температура до +55 °C

Система розрахована на експлуатацію в широкому діапазоні температур:

від -25 °C до +55 °C.

Температура зберігання:

від -30 °C до +60 °C.

Допустима відносна вологість:

0–95%, без конденсації.

Це дозволяє використовувати MC-L430-2H3 у широкому спектрі промислових і кліматичних умов.

Peak Shaving — зменшення пікових навантажень

Одним із головних економічних сценаріїв використання MC-L430-2H3 є Peak Shaving.

Наприклад, підприємство зазвичай споживає 250 кВт, але під час запуску обладнання потужність зростає до 400 кВт.

У цей момент накопичувач може додатково подавати, наприклад, 150 кВт.

У результаті з мережі продовжує споживатися близько 250 кВт, а короткочасний дефіцит компенсується батареєю.

Це допомагає:

• зменшувати пікову потужність;

• розвантажувати трансформатор;

• знижувати навантаження на кабельні лінії;

• уникати перевищення договірних лімітів;

• підключати додаткове обладнання;

• оптимізувати максимальну потужність підприємства.

Load Shifting — перенесення енергоспоживання

MC-L430-2H3 дозволяє накопичувати електроенергію у найбільш вигідний період та використовувати її пізніше.

Наприклад:

ніч → заряд батареї;

ранковий / денний пік → розряд батареї.

Або для підприємства із СЕС:

день → надлишкова сонячна генерація заряджає накопичувач;

вечір → накопичена сонячна енергія використовується підприємством.

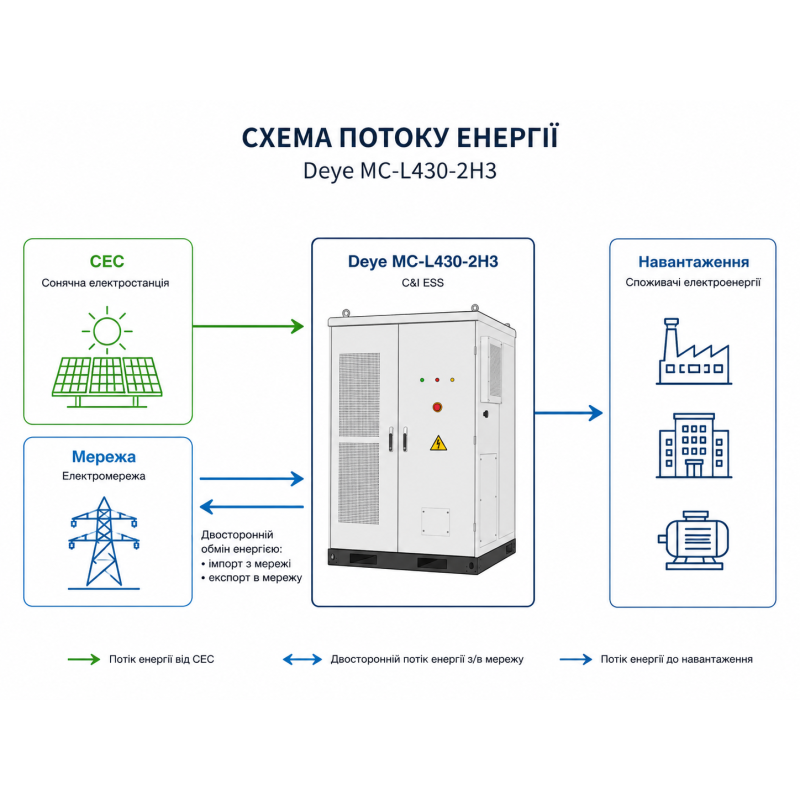

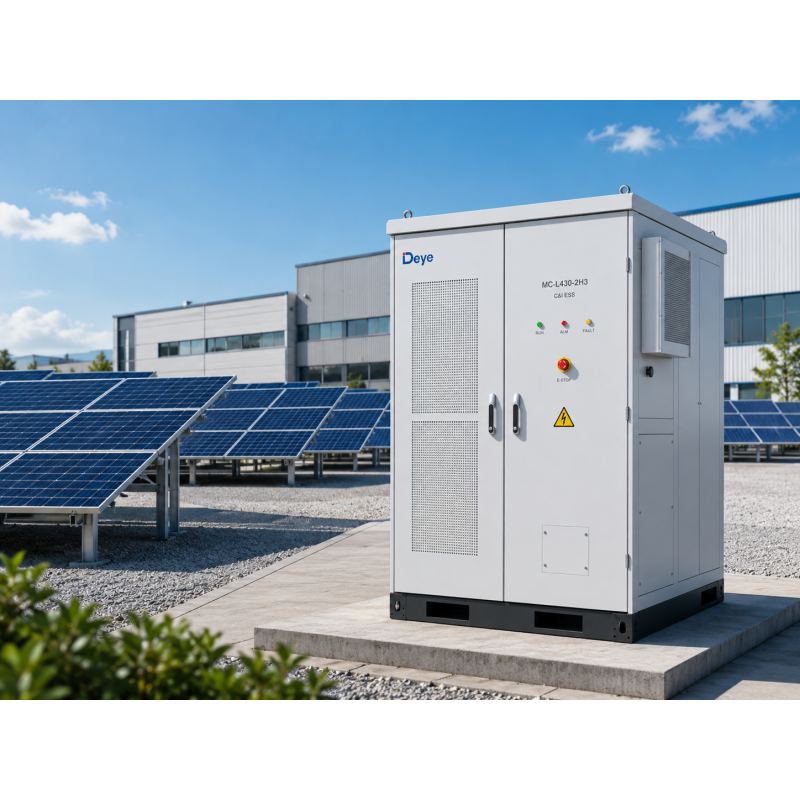

Робота із сонячною електростанцією

Deye MC-L430-2H3 може бути центральним елементом великої комерційної системи накопичення сонячної енергії.

Система може працювати в архітектурі:

СЕС + MC-L430-2H3 + електромережа + навантаження.

При цьому можливі різні схеми інтеграції сонячної генерації.

Якщо на об'єкті вже встановлена мережева СЕС, енергетична система може контролювати виробництво та накопичення на рівні AC.

Також платформа Deye передбачає можливість DC Coupling PV + BESS із застосуванням відповідних зовнішніх MPPT-модулів.

DC Coupling із PV

Для комплексних проєктів Deye передбачає підключення сонячного масиву через окремі промислові MPPT-перетворювачі.

Це дозволяє побудувати архітектуру:

Сонячні панелі → MPPT → DC Bus → батарея → PCS → навантаження.

Переваги такого підходу:

• ефективне накопичення сонячної генерації;

• оптимізація кількості перетворень;

• можливість роботи з великими PV-масивами;

• централізований енергоменеджмент.

MPPT-обладнання підбирається окремо відповідно до параметрів сонячної електростанції.

Резервне живлення

Deye MC-L430-2H3 може застосовуватися для резервування критично важливих споживачів.

Наприклад:

• виробничих ліній;

• серверного обладнання;

• холодильних установок;

• насосних станцій;

• систем вентиляції;

• автоматизації;

• телекомунікаційного обладнання;

• систем безпеки;

• освітлення;

• критичних технологічних процесів.

Для автоматичного переходу на резервний режим використовується відповідна комутаційна архітектура та STS.

Перемикання до 10 мс

У правильно спроєктованій системі із сумісним STS платформа дозволяє реалізувати дуже швидкий перехід між мережевим та автономним режимом.

Час перемикання може становити:

≤10 мс.

Це особливо важливо для критичного навантаження, яке чутливе до тривалих перерв електроживлення.

On-Grid та Off-Grid

MC-L430-2H3 може використовуватися в системах:

• On-Grid — паралельно із зовнішньою електромережею;

• Off-Grid — у складі автономної Microgrid;

• резервного живлення;

• гібридної роботи із СЕС;

• комбінованої роботи із генератором.

Конкретна функціональність залежить від EMS, STS, сонячних MPPT-модулів та іншого обладнання системи.

Робота з генератором

Для об'єктів із підвищеними вимогами до резервування можливе створення системи:

Електромережа + СЕС + MC-L430-2H3 + генератор → критичне навантаження.

Акумулятор допомагає:

• зменшувати кількість запусків генератора;

• скорочувати час роботи ДГУ;

• зменшувати витрати пального;

• уникати роботи генератора на надто малому навантаженні;

• забезпечувати моментальну підтримку навантаження;

• використовувати генератор переважно при тривалих аваріях.

Інтелектуальне керування EMS

Платформа MC Series підтримує централізоване керування енергетичними потоками.

Функціональність системи енергоменеджменту може включати:

• Peak Shaving;

• тарифний арбітраж;

• Anti-Backflow;

• контроль навантаження;

• Demand Control;

• захист трансформатора від перевантаження;

• резервне живлення;

• фазне керування;

• SOC balancing;

• прогнозування навантаження;

• планування виробництва;

• роботу з тарифами;

• оптимізацію економічної стратегії заряду та розряду.

Віддалений моніторинг

MC-L430-2H3 підтримує промислові засоби комунікації:

• RS485;

• Modbus TCP;

• DIDO.

Це дозволяє інтегрувати систему у:

• EMS;

• SCADA;

• систему диспетчеризації;

• Deye Cloud;

• локальний або хмарний моніторинг.

Оператор може контролювати:

• SOC;

• заряд;

• розряд;

• потужність;

• напругу;

• температуру;

• аварійні повідомлення;

• стан обладнання;

• історію роботи.

Багаторівнева електрична безпека

Для MC Series передбачений комплекс електричних захистів.

До нього належать:

• контроль AC leakage;

• контроль DC insulation;

• високовольтне блокування;

• захист від небезпечної комутації під навантаженням;

• BMS-контроль батарей;

• контроль аварійних режимів;

• система попереджень та сигналізації.

Високовольтне блокування допомагає знижувати ризик виникнення дуги при неправильних операціях із силовим обладнанням.

Система пожежного захисту

Deye MC-L430-2H3 має комплексний пожежний захист.

В системі передбачені:

аерозольне пожежогасіння + водяна система / водяний контур пожежного захисту.

Багаторівневий підхід підвищує безпеку великого акумуляторного комплексу та дозволяє швидко реагувати на потенційно небезпечні процеси.

Захист IP54

Ступінь захисту корпусу:

IP54.

Виконання забезпечує захист внутрішнього обладнання від:

• значного проникнення пилу;

• забруднень;

• водяних бризок;

• впливу зовнішнього середовища.

Монтаж повинен виконуватися відповідно до проєкту та вимог виробника.

Антикорозійний клас ≥C4

Антикорозійний рівень корпусу:

не нижче C4.

Це важлива характеристика для систем, що встановлюються на промислових та комерційних майданчиках.

Масштабування системи

Deye Winter MC Series розрахована на побудову масштабованих систем зберігання.

Залежно від архітектури можуть додаватися:

• додаткові батарейні шафи;

• додаткові MC-L430-2H3;

• MPPT-системи для СЕС;

• STS;

• EMS;

• генератори.

Конкретна максимальна кількість паралельних батарейних та силових шаф залежить від схеми підключення. Для окремих DC-архітектур виробник обмежує кількість додаткових батарейних шаф, тоді як комплексна платформа MC Series передбачає масштабування більших C&I ESS.

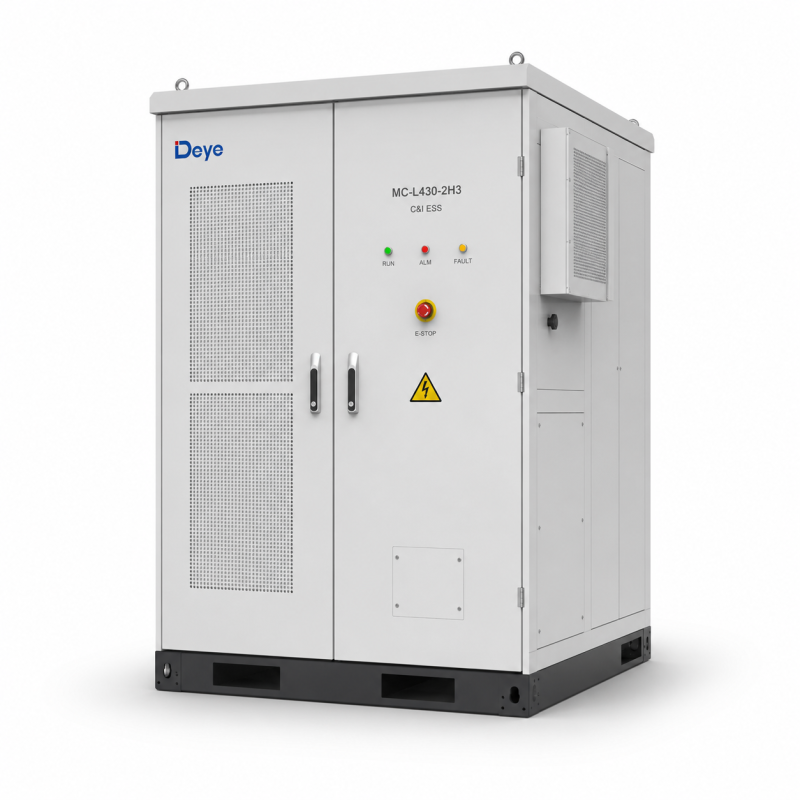

Промислове виконання

Габарити MC-L430-2H3:

2000 × 1300 × 2480 мм.

Маса:

до 5000 кг.

Максимальна рекомендована висота експлуатації:

до 2000 м над рівнем моря.

Це великий стаціонарний промисловий енергетичний комплекс, для встановлення якого необхідна підготовлена основа та професійний електротехнічний проєкт.

Основні переваги Deye MC-L430-2H3

430,08 кВт·год енергії

Великий запас електроенергії для промислового підприємства.

200 кВт номінальної потужності

Система здатна живити серйозне виробниче та комерційне навантаження.

Максимум до 220 кВт

Можливість короткочасної роботи до 1,1 номінальної потужності.

LiFePO4 280 А·год

Безпечна та довговічна акумуляторна технологія.

768 В DC

Високовольтна батарейна архітектура для потужних промислових систем.

Liquid Cooling

Ефективне рідинне охолодження великого акумуляторного комплексу.

AC BESS

PCS та батарейна система інтегровані в готову промислову архітектуру.

380/400 В

Безпосередня орієнтація на трифазну промислову електромережу.

On-Grid / Off-Grid

Можливість побудови як мережевої, так і автономної системи.

Peak Shaving

Компенсація піків енергоспоживання підприємства.

Load Shifting

Використання накопиченої енергії у найбільш вигідний момент.

Робота із СЕС

Можливість накопичення надлишкової сонячної генерації.

Робота з генератором

Побудова багатоджерельної системи резервування.

≤10 мс із відповідним STS

Швидке перемикання для критичних навантажень у правильно спроєктованій конфігурації.

Комбінований пожежний захист

Аерозольна та водяна система.

IP54

Промислове захищене виконання.

≥C4

Підвищена стійкість корпусу до корозії.

Віддалений моніторинг

RS485, Modbus TCP та DIDO для інтеграції з EMS і системами диспетчеризації.

Технічні характеристики Deye MC-L430-2H3

Де застосовується Deye MC-L430-2H3

Система особливо актуальна для:

• заводів;

• великих виробничих підприємств;

• промислових цехів;

• логістичних комплексів;

• складських центрів;

• холодильних складів;

• аграрних підприємств;

• елеваторів;

• тепличних господарств;

• супермаркетів;

• торгових центрів;

• бізнес-центрів;

• готельних комплексів;

• медичних установ;

• телекомунікацій;

• серверних;

• дата-центрів;

• зарядної інфраструктури;

• комерційних сонячних електростанцій;

• Microgrid;

• об'єктів із нестабільною електромережею;

• підприємств із недостатньою доступною потужністю.

Типова схема енергетичної системи

Один із найбільш функціональних варіантів:

Сонячна електростанція + електромережа + Deye MC-L430-2H3 + генератор → критичні та звичайні навантаження.

У денний час сонячна генерація забезпечує навантаження та може заряджати батарею.

У години пікового споживання накопичувач видає потужність і зменшує навантаження на мережу.

При аварії зовнішньої мережі відповідна STS-конфігурація переводить критичне навантаження на резервне живлення.

При тривалому відключенні до системи може підключатися генератор.

Таким чином підприємство отримує комплексну енергетичну інфраструктуру, здатну керувати декількома джерелами живлення.

Deye MC-L430-2H3 — комплексна C&I система 200 кВт / 430 кВт·год

Deye MC-L430-2H3 — це рішення для підприємств, яким недостатньо звичайної акумуляторної шафи та потрібна повноцінна промислова система зберігання енергії.

Поєднання 200 кВт потужності, 430,08 кВт·год запасу енергії, LiFePO4, високовольтної архітектури 768 В, рідинного охолодження, пожежного захисту, EMS та можливості роботи із СЕС, мережею й генератором робить систему придатною для складних комерційних і промислових енергетичних проєктів.

Deye MC-L430-2H3 дозволяє не тільки забезпечити резерв електроенергії, але й активно керувати енергоспоживанням підприємства, знижувати пікові навантаження, ефективніше використовувати сонячну генерацію та створювати основу для масштабованої енергетичної інфраструктури.
