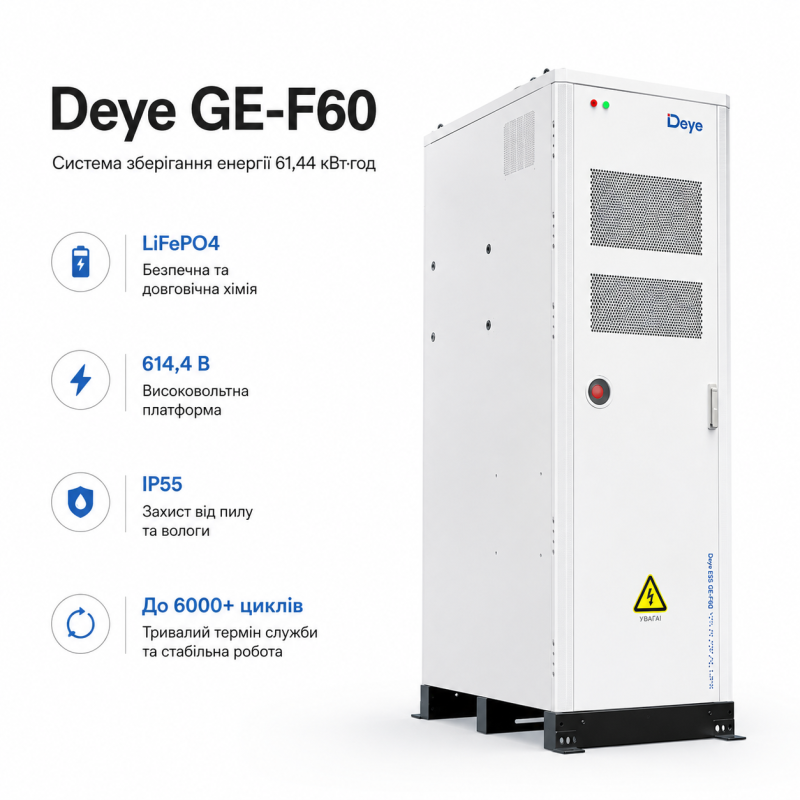

Система зберігання енергії Deye GE-F60 61,44 кВт·год 614,4 В 100 А·год LiFePO4 IP55

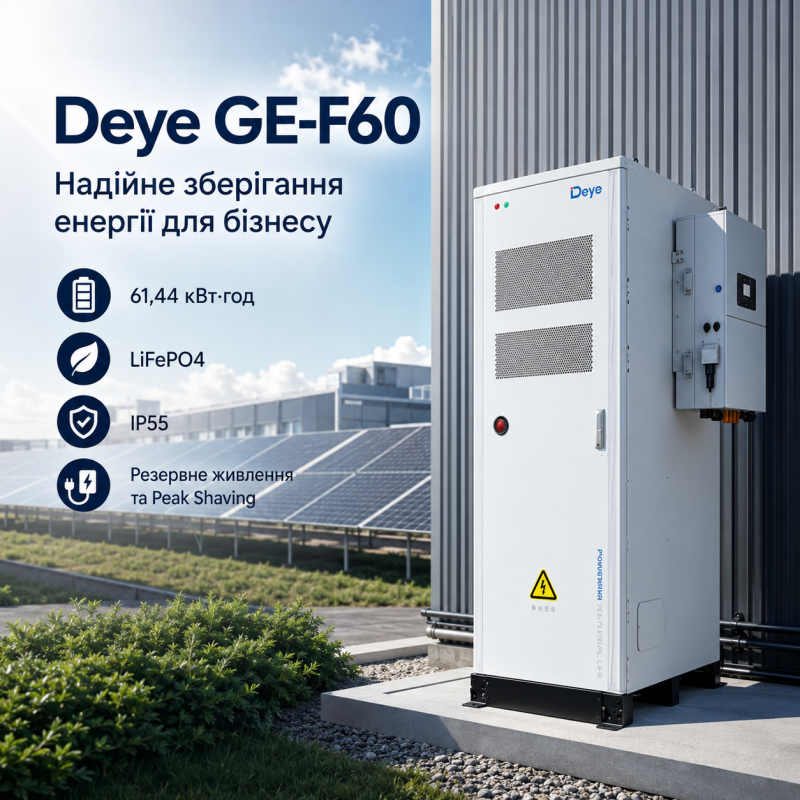

Deye GE-F60 — компактна високовольтна система зберігання електроенергії для малого та середнього бізнесу, комерційних об’єктів, аграрного сектору, невеликих виробництв і сонячних електростанцій.

Система побудована на базі безпечних літій-залізо-фосфатних акумуляторів LiFePO4 та має номінальну енергоємність 61,44 кВт·год. Корисний запас енергії становить до 55,29 кВт·год за визначених виробником умов експлуатації.

GE-F60 поєднує компактне промислове виконання, високовольтну архітектуру, BMS, систему пожежного захисту, активний термоменеджмент і захищений корпус IP55. Система може працювати із сумісним високовольтним інвертором Deye та масштабуватися для створення більших C&I комплексів.

Основне призначення Deye GE-F60

GE-F60 може застосовуватися для:

• накопичення електроенергії від сонячної електростанції;

• резервного живлення бізнесу;

• Peak Shaving;

• Load Shifting;

• зниження максимального споживання з електромережі;

• підвищення власного споживання сонячної генерації;

• накопичення електроенергії за дешевим тарифом;

• роботи у складі Microgrid;

• підтримки критичних навантажень;

• масштабування комерційної системи накопичення.

Deye позиціонує GE-F60 як Small-Scale C&I ESS Solution для невеликих комерційних і промислових проєктів.

Енергоємність 61,44 кВт·год

Номінальна енергія батареї становить:

61,44 кВт·год.

Корисна енергія:

55,29 кВт·год.

Значення корисної енергії визначене для режиму 90% DOD при контрольованих умовах і може змінюватися залежно від налаштувань системи та режиму експлуатації.

Орієнтовно корисний запас 55,29 кВт·год може забезпечити:

• 5 кВт навантаження — близько 11 годин;

• 10 кВт — близько 5,5 години;

• 20 кВт — близько 2,7 години;

• 30 кВт — близько 1,8 години;

• 50 кВт — приблизно 1 годину.

Фактичний час автономної роботи залежить від ККД інвертора, SOC, температури та характеру навантаження.

LiFePO4 100 А·год

Deye GE-F60 використовує акумуляторні модулі на базі LiFePO4.

Ємність:

100 А·год.

Один модуль має:

• номінальну напругу — 51,2 В;

• енергію — 5,12 кВт·год;

• ємність — 100 А·год.

У системі використовується 12 модулів, з’єднаних послідовно, що формує високовольтний батарейний кластер ємністю 61,44 кВт·год.

LiFePO4 має низку важливих переваг:

• високу термічну стабільність;

• великий ресурс циклів;

• підвищену пожежну безпеку;

• низький саморозряд;

• відсутність ефекту пам’яті;

• стабільні характеристики при регулярному заряді та розряді;

• придатність до щоденної експлуатації.

Високовольтна архітектура

Номінальна напруга батарейної системи:

614,4 В DC.

Робочий діапазон:

480–700 В DC.

Саме тому поширене позначення GE-F60 як батареї класу приблизно 500–700 В.

Високовольтна архітектура забезпечує:

• нижчі струми при передачі значної потужності;

• зниження втрат у силових кабелях;

• ефективну роботу з трифазними інверторами;

• компактніше силове підключення;

• можливість побудови потужної C&I системи.

Потужність батарейної частини

Номінальна DC-потужність GE-F60:

61,44 кВт.

Рекомендований струм заряду / розряду:

50 А.

Номінальний струм:

100 А.

Піковий струм розряду:

125 А до 2 хвилин при 25 °C.

Це дозволяє батарейній системі ефективно працювати з високими навантаженнями та підтримувати короткочасні піки потужності.

Система з інвертором 50 кВт

Для GE-F60 Deye передбачає системні рішення із зовнішнім високовольтним інвертором потужністю 30 або 50 кВт.

Таким чином можна створити конфігурацію:

50 кВт / 61,44 кВт·год.

Важливо: 50 кВт — це AC-потужність сумісного інвертора, а не вбудований PCS самої батарейної шафи GE-F60.

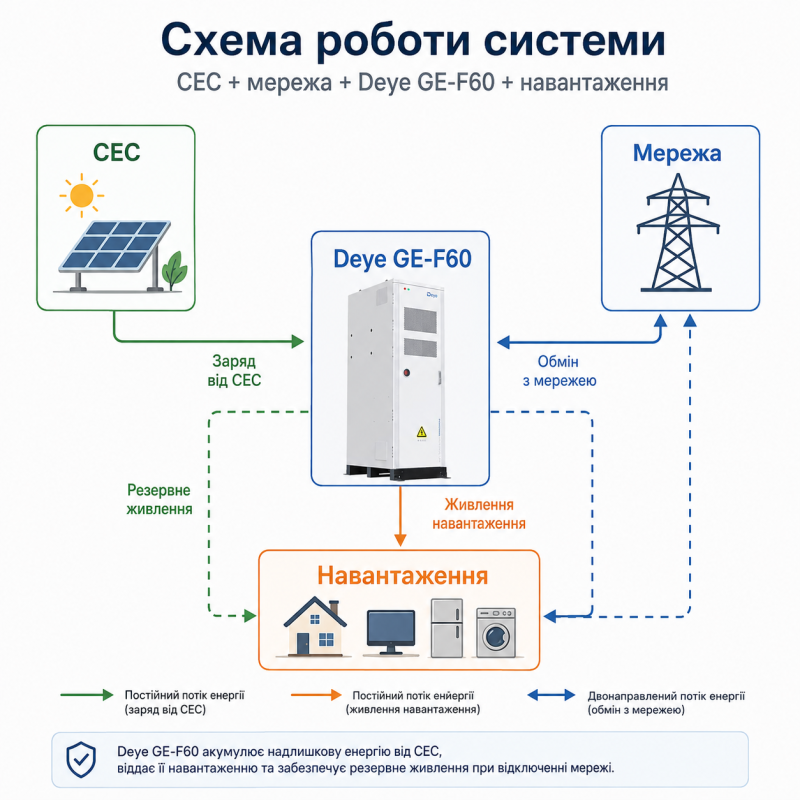

Типова схема:

Сонячні панелі + гібридний інвертор 50 кВт + Deye GE-F60 + електромережа + навантаження.

Робота із сонячною електростанцією

GE-F60 особливо ефективна у зв’язці з комерційною СЕС.

У денний час сонячна енергія може:

1. живити поточні споживачі;

2. заряджати GE-F60;

3. за відповідних налаштувань передавати надлишки в мережу.

Увечері накопичена енергія використовується для живлення об’єкта.

Це дозволяє збільшити частку власного споживання СЕС та зменшити закупівлю електроенергії з мережі.

Peak Shaving

GE-F60 може використовуватися для зниження короткочасних піків навантаження.

Наприклад, якщо об’єкт має доступні з мережі 40 кВт, але періодично потребує 60 кВт, накопичувач через гібридний інвертор може забезпечувати частину необхідної додаткової потужності.

Це допомагає:

• зменшувати пікове споживання;

• знижувати навантаження на трансформатор;

• не перевищувати допустиму потужність вводу;

• підключати додаткові споживачі;

• оптимізувати енергоспоживання.

Load Shifting

GE-F60 дозволяє накопичувати електроенергію у найбільш вигідний період.

Приклад:

нічний тариф → заряд батареї;

денний дорогий тариф → розряд батареї.

Для СЕС:

сонячний день → заряд GE-F60;

вечір → використання накопиченої сонячної енергії.

Резервне живлення

У поєднанні із сумісним гібридним інвертором GE-F60 може використовуватися для резервування:

• магазинів;

• офісів;

• невеликих виробництв;

• серверного обладнання;

• насосів;

• холодильних установок;

• освітлення;

• систем безпеки;

• телекомунікаційного обладнання;

• критичних технологічних процесів.

Black Start та автономна робота

Системні рішення Deye на базі GE Series підтримують Black Start та Off-Grid сценарії при використанні відповідного силового обладнання.

Це дозволяє створювати системи, які можуть запускатися навіть за відсутності зовнішньої електромережі.

Масштабування GE-F60

Однією з ключових переваг системи є можливість розширення.

Для DC-конфігурації виробник передбачає до 6 GE-F60, що дозволяє створити систему приблизно:

50 кВт / 360 кВт·год.

Для масштабування по AC можливе об’єднання до 10 груп, що дозволяє створювати комплекси до приблизно:

500 кВт / 600 кВт·год у відповідній конфігурації.

Це дає змогу почати з відносно компактного накопичувача і надалі розширювати систему.

Пожежна безпека

GE-F60 має комплексну пожежну систему.

У конструкції передбачене:

• аерозольне пожежогасіння;

• водяний контур пожежогасіння;

• система відведення газів;

• внутрішній контроль стану батареї.

Посібник GE-F60 окремо описує аерозольну систему, систему пожежної водяної труби та витяжну систему.

BMS — система керування батареєю

Інтелектуальна BMS постійно контролює:

• напругу;

• струм;

• температуру;

• SOC;

• стан модулів;

• заряд;

• розряд;

• аварійні режими.

Для зв’язку із силовим обладнанням передбачені:

CAN 2.0 / RS485.

Індикація стану

На корпусі передбачена світлова індикація.

Зокрема:

• жовтий індикатор — високовольтна частина батареї активна;

• червоний — аварійний стан батарейної системи.

Це дозволяє персоналу швидко оцінювати базовий стан накопичувача.

Захист IP55

GE-F60 має ступінь захисту:

IP55.

Корпус забезпечує захист від пилу та водяних струменів і розрахований на промислове встановлення за дотримання вимог виробника.

Робота від -30 до +60 °C

Робочий температурний діапазон батареї:

-30…+60 °C.

При температурі понад +45 °C можливий автоматичний дерейтинг.

Рекомендований температурний діапазон зберігання:

0…+35 °C.

Ресурс понад 6000 циклів

Заявлений ресурс:

≥6000 циклів.

Умови визначення:

• температура 25 ±2 °C;

• заряд / розряд 0,5C;

• до 70% залишкової початкової ємності.

Для комерційного об’єкта це дозволяє використовувати систему у регулярному щоденному циклічному режимі.

10 років гарантії

На GE-F60 заявлена:

10-річна гарантія

відповідно до гарантійних умов виробника.

Рекомендована глибина розряду

Рекомендований рівень DOD:

90%.

Це дозволяє використовувати значну частину номінального запасу енергії без необхідності повного розряду батареї.

Компактне промислове виконання

Габарити актуальної специфікації:

приблизно 783 × 1059 × 2235 мм.

Маса:

близько 1070 кг у відповідній EU-конфігурації.

Тип монтажу:

підлоговий.

На актуальній продуктовій сторінці Deye для іншого регіонального виконання також наведені близькі габарити 780 × 1056 × 2235 мм та маса близько 1,2 т, тому параметри конкретної поставки варто звіряти за її шильдиком і регіональною специфікацією.

Основні переваги Deye GE-F60

61,44 кВт·год енергії

Компактний запас енергії для малого та середнього бізнесу.

LiFePO4 100 А·год

Надійна акумуляторна технологія для щоденного циклічного використання.

614,4 В DC

Високовольтна архітектура для ефективної роботи з промисловим інвертором.

Робочий діапазон 480–700 В

Широкий діапазон напруги для стабільної взаємодії із сумісним силовим обладнанням.

Системне рішення до 50 кВт

Можливість побудови компактної комерційної системи 50 кВт / 61,44 кВт·год із зовнішнім сумісним інвертором.

IP55

Захищене промислове виконання.

≥6000 циклів

Високий ресурс для регулярного використання.

10 років гарантії

Орієнтація на тривалу експлуатацію.

Пожежний захист

Аерозольна та водяна системи пожежогасіння.

Масштабування

Можливість нарощування запасу енергії до сотень кВт·год.

Peak Shaving

Компенсація піків навантаження.

Load Shifting

Використання дешевої або сонячної енергії у найбільш вигідний час.

Робота із СЕС

Ефективне накопичення надлишкової сонячної генерації.

Технічні характеристики Deye GE-F60

Основні параметри наведені в актуальній EU-брошурі та продуктовій специфікації Deye.

Де застосовується Deye GE-F60

Система оптимально підходить для:

• магазинів;

• супермаркетів;

• офісів;

• ресторанів;

• готелів;

• невеликих виробництв;

• СТО;

• фермерських господарств;

• складів;

• холодильного обладнання;

• насосних станцій;

• телекомунікацій;

• невеликих дата-центрів;

• комерційних сонячних електростанцій;

• зарядної інфраструктури;

• підприємств із обмеженою мережевою потужністю.

Deye прямо позиціонує серію для малого комерційного і промислового сегмента, зокрема ферм, магазинів і виробничих об’єктів.

Важливо

Deye GE-F60 у поточній конфігурації — це високовольтна батарейна система 61,44 кВт·год, а не самостійний інвертор 50 кВт.

Для створення повноцінної системи 50 кВт / 61,44 кВт·год необхідний відповідний сумісний високовольтний інвертор Deye.

Це дає перевагу при проєктуванні: можна окремо підбирати необхідну AC-потужність і масштабувати запас батарейної енергії під конкретний об’єкт.

Deye GE-F60 — компактний промисловий накопичувач для бізнесу

Deye GE-F60 61,44 кВт·год / 614,4 В / 100 А·год — компактна високовольтна LiFePO4 система для бізнесу, якому потрібні накопичення сонячної електроенергії, резервне живлення та активне керування енергоспоживанням.

Поєднання 61,44 кВт·год енергоємності, IP55, ≥6000 циклів, пожежного захисту, можливості роботи із 50-кВт інвертором та масштабування робить GE-F60 практичною основою невеликої комерційної ESS.
