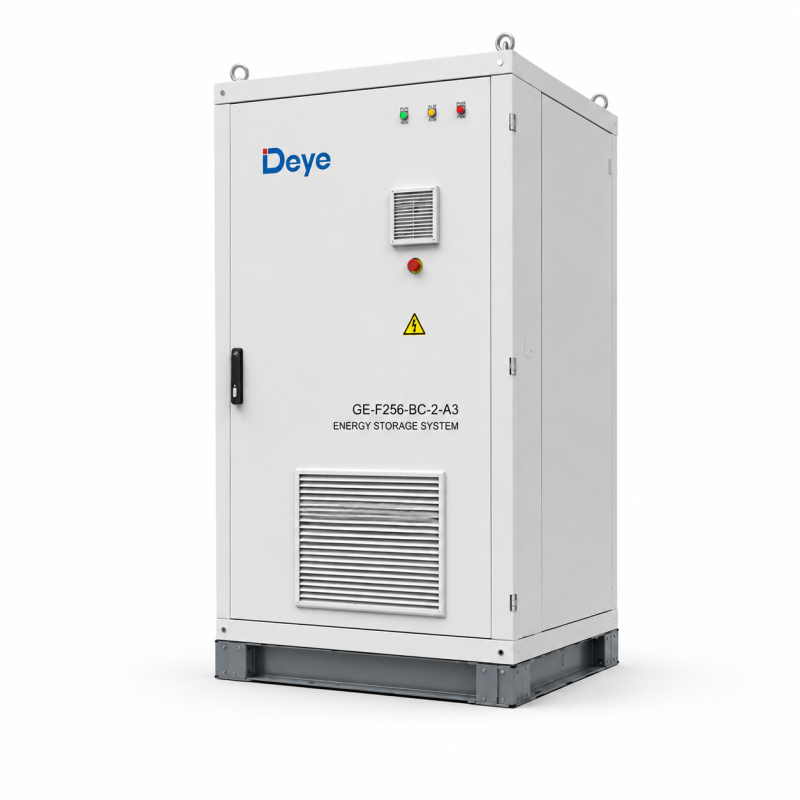

Система зберігання енергії Deye GE-F256-BC-2-A3 257,23 кВт·год 819,2 В 314 А·год LiFePO4 IP55

Deye GE-F256-BC-2-A3 — високовольтна промислова система накопичення електроенергії нового покоління, призначена для комерційних, виробничих, аграрних та інфраструктурних об'єктів із високим рівнем енергоспоживання.

Система належить до серії Deye ORION E та виконана у форматі захищеної зовнішньої батарейної шафи. В її основі використовуються довговічні акумулятори LiFePO4 ємністю 314 А·год, а загальна номінальна енергоємність системи становить 257,23 кВт·год.

Номінальна напруга батарейного комплексу — 819,2 В DC, а робочий діапазон — 640–934,4 В DC.

Deye GE-F256 створена для побудови потужних систем зберігання енергії разом із сумісними гібридними інверторами або PCS. Система може працювати у складі комплексного енергетичного рішення:

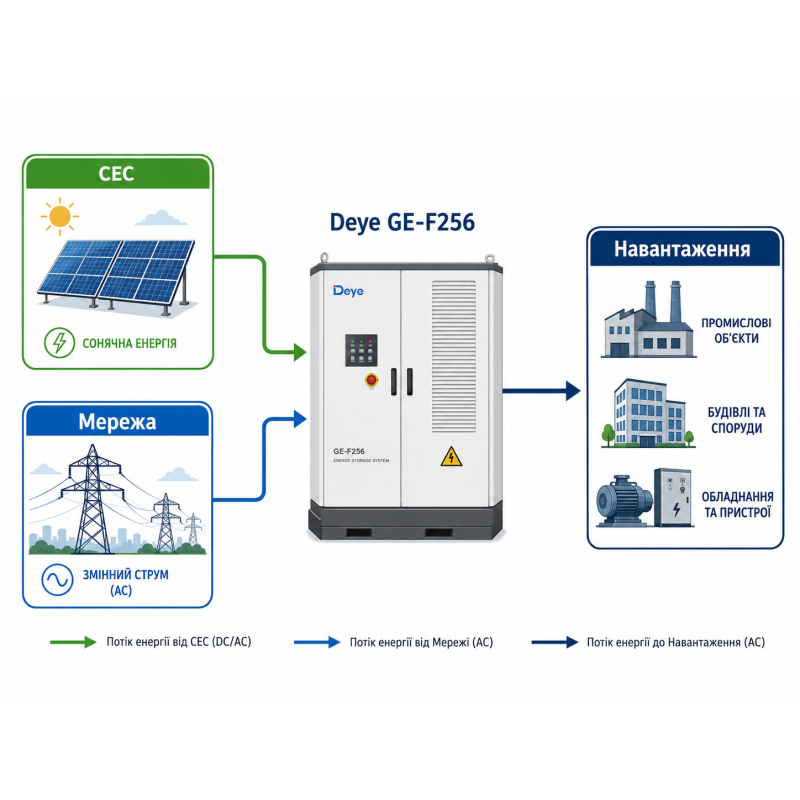

Сонячні панелі + електромережа + Deye GE-F256 + гібридний інвертор / PCS + генератор + навантаження.

Такий комплекс дозволяє накопичувати дешеву або надлишкову електроенергію, використовувати її у періоди максимального споживання, зменшувати навантаження на електромережу, створювати резерв живлення та підвищувати енергетичну незалежність підприємства.

Основне призначення Deye GE-F256

Система може використовуватися для:

• накопичення електроенергії від сонячної електростанції;

• резервного електроживлення підприємств;

• Peak Shaving — обмеження пікового споживання;

• Load Shifting — перенесення споживання у часі;

• збільшення власного споживання сонячної генерації;

• зменшення витрат на електроенергію;

• розвантаження трансформаторів;

• компенсації недостатньої доступної потужності електричного вводу;

• створення Microgrid-систем;

• роботи спільно з генератором;

• зарядних комплексів для електромобілів;

• резервування технологічного обладнання;

• масштабування промислових ESS до мегават-годинного рівня.

Номінальна енергоємність 257,23 кВт·год

Модель комерційно належить до класу 256 кВт·год, однак фактична номінальна енергія актуальної конфігурації становить:

257,23 кВт·год.

Корисна енергія за визначених виробником умов також може досягати:

257,23 кВт·год.

Такий запас дозволяє використовувати накопичувач для значних промислових навантажень.

Орієнтовно 257 кВт·год можуть забезпечувати:

• навантаження 10 кВт — понад 24 години;

• навантаження 20 кВт — близько 12 годин;

• навантаження 40 кВт — близько 6 годин;

• навантаження 60 кВт — близько 4 годин;

• навантаження 80 кВт — близько 3 годин;

• навантаження 100 кВт — приблизно 2,5 години;

• навантаження 125 кВт — близько 2 годин.

Фактичний час автономної роботи залежить від SOC, налаштувань BMS, ККД інвертора або PCS, температури, допустимої глибини розряду та характеру навантаження.

LiFePO4 314 А·год

В основі GE-F256 використовуються літій-залізо-фосфатні акумулятори LiFePO4.

Ємність акумуляторних елементів:

314 А·год.

LiFePO4 оптимально підходить для комерційних систем накопичення завдяки:

• високій термічній стабільності;

• тривалому циклічному ресурсу;

• можливості щоденного заряду та розряду;

• низькому саморозряду;

• відсутності ефекту пам'яті;

• стабільним електричним характеристикам;

• підвищеній безпеці;

• придатності до інтенсивного промислового використання.

Модульна конструкція батареї

Один батарейний модуль має:

• ємність — 314 А·год;

• номінальну напругу — 51,2 В DC;

• енергію — 16,08 кВт·год.

У GE-F256-BC-2-A3 використовується:

16 батарейних модулів, з'єднаних послідовно.

Це формує один високовольтний кластер із номінальною напругою 819,2 В DC.

Високовольтна архітектура 819,2 В

Номінальна напруга системи:

819,2 В DC.

Комерційно цей параметр часто округлюється до 820 В.

Робочий діапазон:

640–934,4 В DC.

Висока напруга дозволяє ефективно працювати з потужними PCS та трифазними гібридними інверторами.

Переваги високовольтної архітектури:

• нижчі струми при передачі великої потужності;

• менші втрати у кабелях;

• ефективніше перетворення електроенергії;

• можливість роботи з промисловими інверторами 60–125 кВт;

• зручне масштабування великих ESS.

Номінальна DC-потужність 129 кВт

Номінальна потужність батарейної системи по стороні постійного струму становить:

129 кВт.

Це робить GE-F256 особливо придатною для систем потужністю близько 100–125 кВт.

У системних рішеннях Deye батарея може використовуватися разом із високовольтними гібридними інверторами або PCS приблизно класу:

60–125 кВт.

Залежно від потужності силового обладнання можна створювати 2-, 3- або 4-годинні енергетичні конфігурації.

Високий зарядний та розрядний струм

Рекомендований струм заряду / розряду:

157 А.

Максимальний безперервний:

180 А.

Максимальний короткочасний струм розряду:

285 А.

Піковий струм може підтримуватися приблизно протягом 15 секунд за допустимих температурних умов.

Це дає накопичувачу можливість ефективно реагувати на різкі зміни навантаження.

Smart Air Cooling

Deye GE-F256 використовує інтелектуальну систему активного повітряного охолодження:

Smart Air Cooling.

Система автоматично контролює температурний режим всередині батарейної шафи.

Переваги:

• активне відведення тепла;

• рівномірніше охолодження батарейних модулів;

• стабільна робота під високим навантаженням;

• зменшення температурного стресу;

• підтримання оптимальних умов для LiFePO4;

• стабільна робота під час тривалих циклів заряду та розряду.

Різниця температур між акумуляторними елементами підтримується приблизно на рівні:

≤6 °C.

Стабільна робота до +45 °C

Система розрахована на експлуатацію в широкому температурному діапазоні.

Повноцінна робота можлива до температури навколишнього середовища близько:

+45 °C.

При подальшому підвищенні температури може застосовуватися автоматичний дерейтинг потужності для захисту батарейних елементів.

Робоча температура -30…+55 °C

Повний робочий діапазон:

від -30 до +55 °C.

Рекомендований діапазон зберігання:

0…+35 °C.

Це дозволяє експлуатувати GE-F256 у широкому спектрі кліматичних умов.

≥8000 циклів

Однією з головних переваг системи є великий циклічний ресурс.

Заявлений ресурс:

не менше 8000 циклів.

Цей показник визначається за встановлених виробником умов заряду, розряду та температури до рівня близько 70% EOL.

Великий ресурс особливо важливий при використанні накопичувача для щоденних задач:

• Peak Shaving;

• Load Shifting;

• накопичення сонячної енергії;

• тарифного арбітражу;

• регулярного резервування.

10 років гарантії

Виробником передбачена гарантія:

10 років

за умови дотримання вимог монтажу, експлуатації та гарантійної політики Deye.

Шестирівнева система безпеки

GE-F256 використовує комплексну концепцію безпеки, яка охоплює декілька незалежних рівнів.

D1 — електрична ізоляція

Контроль та ізоляція високовольтної електричної частини.

D2 — раннє виявлення пожежі

Система моніторингу дозволяє своєчасно виявляти небезпечні стани.

D3 — активне відведення газів

Газоподібні продукти аварійних процесів можуть примусово виводитися з батарейного відсіку.

D4 — аварійне скидання тиску

Спеціальна конструкція допомагає контролювати підвищення внутрішнього тиску.

D5 — пожежогасіння

Передбачені спеціалізовані засоби локалізації та гасіння пожежі.

D6 — термічна ізоляція

Конструктивні рішення допомагають обмежувати поширення тепла між зонами батарейної системи.

Аерозольне пожежогасіння

Система штатно передбачає:

аерозольне пожежогасіння.

Також конструкція має:

• інтерфейс водяного пожежогасіння;

• детекцію CO;

• активне видалення газів;

• аварійну вентиляцію;

• систему скидання надлишкового тиску.

Комплексний підхід дозволяє підвищити безпеку накопичувача під час експлуатації на промислових об'єктах.

CO-детекція

Всередині батарейної шафи передбачений контроль CO.

Виявлення продуктів термічних процесів дозволяє системі своєчасно реагувати на потенційно небезпечні зміни стану акумуляторного обладнання.

Вибухорозвантаження

Конструкція має систему Explosion Venting, призначену для контрольованого скидання надлишкового внутрішнього тиску.

Це є додатковим рівнем захисту промислової системи зберігання енергії.

Вогнестійка конструкція

Корпус GE-F256 має посилену промислову конструкцію.

Використовуються:

• високоміцна шафа;

• спеціальна конструкція дверних замків;

• термічна ізоляція;

• рішення для обмеження поширення тепла.

Це підвищує загальну механічну та пожежну безпеку системи.

Захист IP55

Ступінь захисту корпусу:

IP55.

Система захищена від:

• пилу;

• атмосферної вологи;

• водяних бризок;

• струменів води;

• впливу зовнішнього середовища.

GE-F256 розроблена як Outdoor Battery Cabinet, тобто пристосована до встановлення на зовнішньому підготовленому майданчику.

Антикорозійний захист C4-M / C5

Стандартний клас:

C4-M.

Опційно:

до C5.

Це дозволяє використовувати систему в умовах:

• промислових територій;

• підвищеної вологості;

• аграрних об'єктів;

• логістичних зон;

• складніших кліматичних умов.

Інтелектуальна BMS

Вбудована Battery Management System контролює стан усіх батарейних модулів.

BMS контролює:

• напругу;

• струм;

• температуру;

• SOC;

• стан окремих батарейних модулів;

• заряд;

• розряд;

• аварійні режими;

• захист від перевищення допустимих параметрів.

Система також обмінюється даними із сумісним PCS або гібридним інвертором.

Комунікації CAN та RS485

Передбачені інтерфейси:

• CAN;

• RS485.

Протоколи:

• CAN 2.0;

• Modbus RS485.

Це дозволяє інтегрувати GE-F256 у промислову систему енергоменеджменту та забезпечує зв'язок із силовим обладнанням Deye.

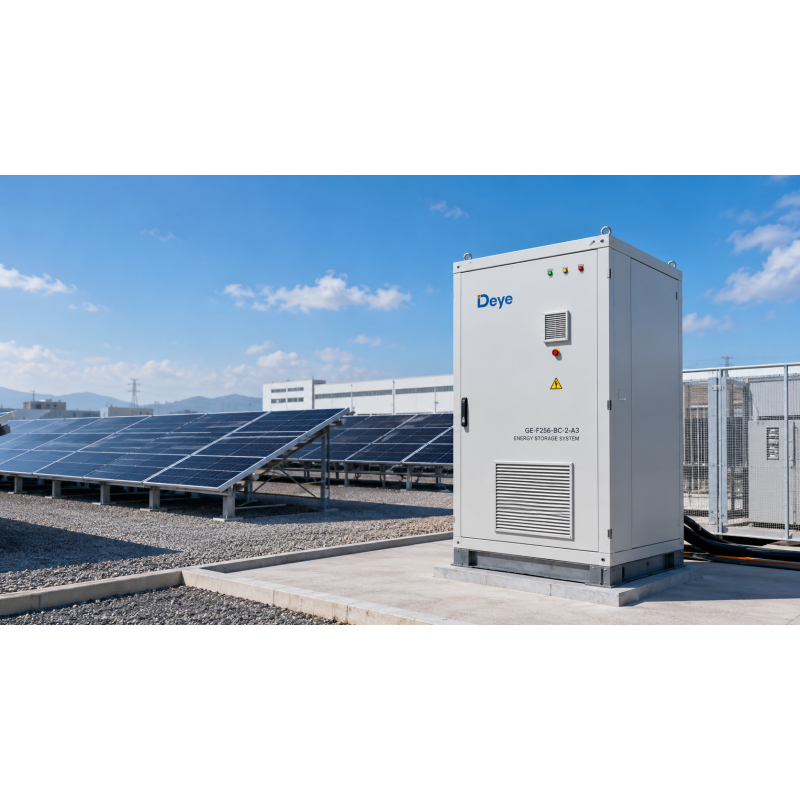

Робота із сонячною електростанцією

GE-F256 особливо ефективна у складі комерційної або промислової СЕС.

Типова схема:

Сонячні панелі → гібридний інвертор → Deye GE-F256 → навантаження / мережа.

У денний час сонячна генерація може:

• живити поточне навантаження;

• заряджати батарею;

• передавати дозволені надлишки у мережу.

Увечері або в періоди підвищеного споживання GE-F256 віддає накопичену енергію через інвертор.

До 200% PV Oversizing

При використанні відповідного гібридного інвертора Deye система може підтримувати підключення сонячних панелей із сумарною встановленою потужністю до приблизно 200% від номінальної AC-потужності інвертора.

Це дає можливість:

• отримувати більше енергії вранці;

• збільшувати генерацію ввечері;

• компенсувати хмарність;

• ефективніше використовувати доступну площу;

• швидше заряджати батарею у сприятливі години.

Peak Shaving

Одним із найбільш ефективних сценаріїв є Peak Shaving.

Наприклад, підприємство має звичайне споживання 100 кВт, але при запуску технологічного обладнання навантаження тимчасово збільшується до 180 кВт.

Батарея може забезпечити додаткову потужність та зменшити навантаження на зовнішню мережу.

Це допомагає:

• обмежувати пікове споживання;

• розвантажувати трансформатор;

• уникати перевищення доступної потужності;

• зменшувати навантаження на кабельні лінії;

• підключати нове обладнання без негайного збільшення ввідної потужності.

Load Shifting

Система дозволяє накопичувати електроенергію тоді, коли це найбільш вигідно.

Наприклад:

нічний тариф → заряд батареї;

денний піковий тариф → розряд GE-F256.

У системі з СЕС:

денна сонячна генерація → накопичення;

вечір → використання запасеної сонячної енергії.

Резервне електроживлення

Разом із сумісним гібридним інвертором або PCS система може використовуватися для резервного живлення.

GE-F256 може забезпечувати запас енергії для:

• виробничого обладнання;

• холодильних установок;

• насосів;

• серверного обладнання;

• систем автоматизації;

• освітлення;

• телекомунікацій;

• охоронних систем;

• технологічних ліній;

• критично важливого обладнання.

Робота з генератором

Система може бути інтегрована з дизельним або газовим генератором.

Можлива архітектура:

СЕС + електромережа + генератор + Deye GE-F256 → навантаження.

Батарея дозволяє:

• зменшити кількість запусків ДГУ;

• скоротити час роботи генератора;

• знизити витрати пального;

• живити об'єкт від батареї між запусками;

• заряджати накопичувач від генератора під час тривалих аварій.

Гнучка потужність системи 60–125 кВт

GE-F256 може використовуватися разом із відповідним силовим обладнанням Deye приблизно класу:

60–125 кВт.

Це дозволяє формувати системи різної тривалості автономної роботи.

Наприклад:

• потужніший PCS — вища миттєва потужність;

• менший PCS — довший час автономної роботи при тому самому запасі енергії.

Plug & Play концепція

ORION E розроблена як високоінтегроване промислове рішення.

У конструкції шафи передбачене місце для монтажу сумісного інвертора або силового обладнання.

Переваги:

• менше окремих конструкцій;

• компактніше компонування;

• простіший монтаж;

• мінімізація додаткового буріння та кріплень;

• зручніша організація кабелів;

• швидше введення в експлуатацію.

Система «PV + ESS»

На базі однієї батарейної шафи можна побудувати:

PV + ESS

тобто:

сонячні панелі + накопичувач + гібридний інвертор.

Це оптимальне рішення для підприємств, які прагнуть максимально використовувати власну сонячну генерацію.

Система «PV + ESS + DG»

Також можлива архітектура:

PV + ESS + Diesel Generator.

Тобто:

сонячні панелі + батарея + генератор + мережа + навантаження.

Це дозволяє створити високонадійну систему живлення для об'єктів із нестабільною мережею.

Масштабування до 10 батарейних шаф

GE-F256 підтримує паралельне масштабування.

На DC-стороні може використовуватися до:

10 батарейних шаф паралельно.

Сумарна енергоємність:

257,23 × 10 ≈ 2,57 МВт·год.

Таким чином на базі GE-F256 можна створювати промислові накопичувачі мегават-годинного класу.

До 10 систем по AC

Відповідні системні рішення також дозволяють масштабувати силове обладнання по AC стороні до 10 одиниць у мережевих або автономних конфігураціях відповідно до проєкту.

Це дозволяє створювати комплекси потужністю сотні кіловат і більше.

Компактне зовнішнє встановлення

Габарити:

1303 × 1240 × 2510 мм.

Попри запас енергії понад 257 кВт·год, система займає відносно компактну площу.

Маса:

приблизно 2770 кг.

Тип монтажу:

Floor Mount — підлогове встановлення на підготовлену основу.

Розміщення бік до боку або спина до спини

Для ефективного використання площі промислового майданчика системи можуть компонуватися відповідно до проєкту:

• side-by-side — бік до боку;

• back-to-back — спина до спини.

Це полегшує створення великих батарейних кластерів.

Основні переваги Deye GE-F256-BC-2-A3

257,23 кВт·год

Великий запас електроенергії для промисловості та бізнесу.

819,2 В DC

Високовольтна архітектура для потужних промислових систем.

LiFePO4 314 А·год

Безпечні та довговічні літій-залізо-фосфатні акумулятори.

16 батарейних модулів

Модульна високовольтна конструкція.

Номінальна DC-потужність 129 кВт

Підходить для систем із високим рівнем навантаження.

До 180 А безперервно

Висока зарядна та розрядна спроможність.

До 285 А пікового розряду

Можливість підтримання короткочасних піків навантаження.

≥8000 циклів

Великий ресурс для щоденного використання.

10 років гарантії

Орієнтація на довгострокову промислову експлуатацію.

Smart Air Cooling

Ефективний активний контроль температури.

Різниця температур ≤6 °C

Рівномірніший температурний режим батарейних елементів.

IP55

Захищене виконання для зовнішнього монтажу.

C4-M / C5

Високий рівень антикорозійного захисту.

Шестирівнева безпека

Комплексний захист від електричних, теплових і пожежних ризиків.

Аерозольне пожежогасіння

Інтегрована система локалізації пожежі.

CO-детекція

Додатковий контроль внутрішнього стану батарейної шафи.

Масштабування до 2,57 МВт·год

До 10 батарейних шаф у відповідній DC-конфігурації.

Робота з СЕС

Дозволяє накопичувати надлишкову сонячну генерацію.

Peak Shaving + Load Shifting

Допомагає оптимізувати потужність та вартість електроенергії.

Технічні характеристики Deye GE-F256-BC-2-A3

* Корисна енергія залежить від конфігурації системи, SOC, температури та заданих параметрів експлуатації.

** Циклічний ресурс визначається за лабораторних умов виробника та до встановленого рівня EOL.

Де застосовується Deye GE-F256

Система оптимально підходить для:

• заводів;

• виробничих підприємств;

• промислових цехів;

• складських комплексів;

• логістичних центрів;

• холодильних складів;

• аграрних підприємств;

• елеваторів;

• ферм;

• тепличних господарств;

• торгових центрів;

• супермаркетів;

• офісних і бізнес-центрів;

• готелів;

• ресторанів;

• медичних установ;

• серверних;

• дата-центрів;

• телекомунікаційних об'єктів;

• АЗС;

• зарядних станцій для електромобілів;

• комерційних сонячних електростанцій;

• Microgrid;

• об'єктів із нестабільною мережею;

• підприємств із дефіцитом доступної потужності.

Важливо: GE-F256 — батарейна DC-система

Deye GE-F256-BC-2-A3 є високовольтною батарейною системою і не є самостійним AC-інвертором.

Для живлення стандартного трифазного обладнання необхідно використовувати сумісний:

• гібридний інвертор;

• PCS;

• комутаційне обладнання;

• систему захисту;

• EMS відповідно до конфігурації проєкту.

Потужність інвертора або PCS підбирається окремо відповідно до:

• максимальної потужності навантаження;

• потужності сонячної електростанції;

• необхідного часу автономної роботи;

• режиму Peak Shaving;

• параметрів електромережі;

• необхідності роботи з генератором.

Deye GE-F256 — потужний промисловий накопичувач енергії

Deye GE-F256-BC-2-A3 257,23 кВт·год / 819,2 В / 314 А·год — сучасний високовольтний накопичувач для підприємств, яким необхідні великий запас енергії, висока зарядно-розрядна потужність, значний циклічний ресурс та високий рівень безпеки.

Поєднання LiFePO4, Smart Air Cooling, IP55, ≥8000 циклів, шестирівневої системи захисту, пожежогасіння та можливості масштабування до 2,57 МВт·год робить GE-F256 ефективною основою для великих комерційних і промислових систем накопичення.

У поєднанні з гібридним інвертором або PCS Deye система може використовуватися для сонячної електростанції, резервного живлення, Peak Shaving, Load Shifting, Microgrid, генераторних комплексів та оптимізації енергоспоживання підприємства.
