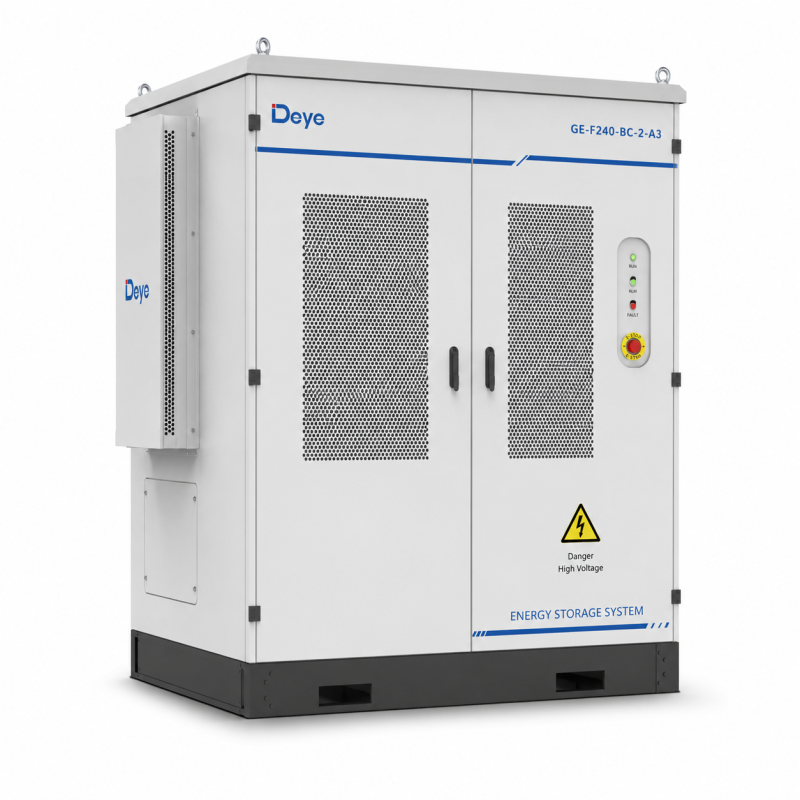

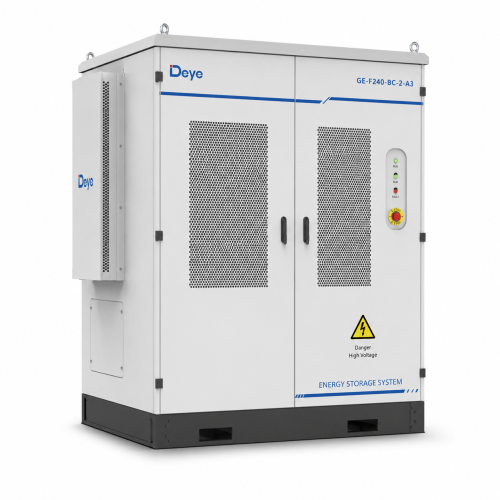

Система зберігання енергії Deye GE-F240-BC-2-A3 241,15 кВт·год 768 В 314 А·год LiFePO4 IP55

Deye GE-F240-BC-2-A3 — професійна високовольтна система зберігання електроенергії для комерційних та промислових об’єктів, побудована на базі довговічних літій-залізо-фосфатних акумуляторів LiFePO4.

Модель належить до промислової серії Deye ORION E / GE-F240 та має номінальну енергоємність 241,15 кВт·год, номінальну напругу 768 В DC і акумуляторні модулі ємністю 314 А·год.

Система виконана у вигляді захищеної зовнішньої батарейної шафи з інтегрованою BMS, інтелектуальним повітряним охолодженням, багаторівневою системою безпеки, пожежним захистом, контролем газів, активною вентиляцією та засобами аварійного скидання тиску.

Deye GE-F240-BC-2-A3 може використовуватися разом із сумісними гібридними інверторами або PCS Deye для створення повноцінної комерційної системи накопичення енергії.

Типова система може об’єднувати:

Сонячні панелі + гібридний інвертор / PCS + Deye GE-F240 + електромережа + генератор + навантаження.

Таке рішення дозволяє накопичувати сонячну або мережеву електроенергію, використовувати її у найбільш вигідний час, створювати резерв потужності, зменшувати пікове споживання та підвищувати енергетичну незалежність підприємства.

Основне призначення Deye GE-F240

Система може використовуватися для:

• накопичення електроенергії від сонячної електростанції;

• резервного електроживлення підприємства;

• Peak Shaving — зниження пікового навантаження;

• Load Shifting — перенесення споживання у часі;

• збільшення власного споживання сонячної генерації;

• оптимізації витрат на електроенергію;

• зниження навантаження на трансформатор;

• компенсації недостатньої потужності електричного вводу;

• створення промислових Microgrid-систем;

• роботи спільно з дизельним або газовим генератором;

• зарядної інфраструктури для електромобілів;

• резервування критично важливого обладнання;

• масштабування великих C&I систем накопичення енергії.

Ємність 241,15 кВт·год

Хоча серія має комерційне позначення GE-F240, фактична номінальна енергоємність моделі GE-F240-BC-2-A3 становить:

241,15 кВт·год.

В актуальній конфігурації виробником також заявлена корисна енергія:

241,15 кВт·год за визначених умов випробування.

Це значний запас електроенергії для промислових та комерційних об’єктів.

Орієнтовно такий акумуляторний запас може забезпечити:

• навантаження 10 кВт — понад 20 годин;

• навантаження 20 кВт — близько 11–12 годин;

• навантаження 40 кВт — близько 5–6 годин;

• навантаження 60 кВт — близько 4 годин;

• навантаження 80 кВт — близько 3 годин;

• навантаження 120 кВт — близько 2 годин.

Фактичний час автономної роботи залежить від допустимого SOC, ККД PCS або інвертора, температури, потужності навантаження, режиму експлуатації та налаштувань BMS.

LiFePO4 акумулятори 314 А·год

Deye GE-F240 використовує сучасні літій-залізо-фосфатні акумуляторні елементи LiFePO4.

Ємність акумуляторного модуля:

314 А·год.

LiFePO4 є однією з найбільш придатних технологій для стаціонарного промислового накопичення завдяки:

• високій термічній стабільності;

• великому циклічному ресурсу;

• можливості щоденного заряду та розряду;

• стабільній напрузі;

• низькому саморозряду;

• відсутності ефекту пам’яті;

• підвищеній безпеці;

• придатності до тривалої комерційної експлуатації.

Модульна акумуляторна конструкція

Один батарейний модуль має:

• ємність — 314 А·год;

• номінальну напругу — 51,2 В DC;

• енергію — 16,08 кВт·год.

У системі GE-F240-BC-2-A3 використовується:

15 акумуляторних модулів, з’єднаних послідовно.

Таким чином формується високовольтний батарейний кластер із загальною номінальною енергією 241,15 кВт·год.

Високовольтна система 768 В

Номінальна напруга батарейної системи:

768 В DC.

Робочий діапазон:

600–876 В DC.

Високовольтна архітектура особливо ефективна для промислових систем великої потужності, оскільки дозволяє передавати значну енергію при відносно нижчих струмах.

Це сприяє:

• зменшенню втрат у силових кабелях;

• ефективній роботі з PCS;

• підключенню потужних трифазних гібридних інверторів;

• створенню систем потужністю десятки та сотні кіловат.

Номінальна DC-потужність 121 кВт

Для моделі Deye GE-F240-BC-2-A3 номінальна DC-потужність становить:

121 кВт.

Це дозволяє використовувати батарейну шафу в потужних C&I системах накопичення та створювати конфігурації з PCS або гібридними інверторами різної потужності.

Для GE-F240 виробником передбачені, зокрема, рішення приблизно такого класу:

• близько 125 кВт / 241 кВт·год для 2-годинної конфігурації;

• близько 80 кВт / 241 кВт·год для 3-годинної конфігурації;

• близько 60 кВт / 241 кВт·год для 4-годинної конфігурації.

Це дозволяє підібрати силову частину системи відповідно до завдань конкретного підприємства.

Висока зарядна та розрядна потужність

Для батарейної системи передбачені такі значення струму:

Рекомендований струм заряду / розряду — 157 А.

Максимальний безперервний — 180 А.

Піковий струм розряду — до 285 А протягом 15 секунд при відповідних температурних умовах.

Це дозволяє накопичувачу працювати не лише як повільний резерв енергії, а й реагувати на значні короткочасні зміни навантаження.

Smart Air Cooling — інтелектуальне повітряне охолодження

Deye GE-F240 оснащена активною системою Smart Air Cooling.

Система автоматично підтримує необхідний температурний режим внутрішніх компонентів батарейної шафи.

Основні переваги:

• ефективне відведення тепла;

• стабільна робота при високій потужності;

• контроль температури акумуляторних модулів;

• зменшення температурного дисбалансу;

• підтримка оптимальних умов для LiFePO4;

• збільшення стабільності під час тривалих циклів заряду та розряду.

Виробник заявляє різницю температур між акумуляторними елементами до приблизно 6 °C при штатній роботі системи.

Широкий температурний діапазон

Deye GE-F240-BC-2-A3 розрахована на роботу при температурі навколишнього середовища:

від -30 °C до +55 °C.

Рекомендована температура зберігання:

0…+35 °C.

При температурі понад +45 °C може застосовуватися автоматичне обмеження доступної потужності для захисту батареї.

Такий широкий робочий діапазон дозволяє використовувати накопичувач у різних кліматичних умовах.

Ресурс не менше 8000 циклів

Для актуальної серії GE-F240 виробником заявлений циклічний ресурс:

≥8000 циклів.

Умови визначення ресурсу включають контрольовану температуру та відповідний режим заряду / розряду до рівня приблизно 70% EOL.

Великий циклічний ресурс особливо важливий для бізнесу, де накопичувач може заряджатися та розряджатися практично щодня.

10 років гарантії

Для Deye GE-F240 виробником заявлена гарантія:

10 років відповідно до гарантійних умов і вимог до експлуатації.

Це підкреслює орієнтацію системи на довготривале комерційне використання.

Багаторівнева система безпеки

Deye приділяє особливу увагу безпеці промислових накопичувачів серії GE-F240.

Конструкція використовує комплексний підхід, який включає:

• електричну ізоляцію;

• раннє виявлення пожежонебезпечних ситуацій;

• контроль газів;

• активне видалення газів;

• аварійне скидання надлишкового тиску;

• систему пожежогасіння;

• термічну ізоляцію;

• BMS-контроль параметрів акумуляторів.

Такий комплекс захистів особливо важливий для систем із запасом енергії понад 200 кВт·год.

Система пожежного захисту

GE-F240 оснащена комплексною протипожежною системою.

Передбачено:

• аерозольне пожежогасіння;

• інтерфейс для підключення водяної системи пожежогасіння;

• CO-детекцію;

• активну вентиляцію;

• систему аварійного відведення газів;

• рішення для скидання тиску при аварійному процесі;

• термічне відокремлення критичних зон.

Це формує кілька незалежних рівнів захисту батарейного комплексу.

Високостійка конструкція корпусу

Шафа має посилену промислову конструкцію та спеціальну систему замикання дверей.

Міцний корпус допомагає:

• захищати батарейні модулі;

• підвищувати механічну стабільність;

• локалізувати внутрішні аварійні процеси;

• забезпечувати безпечне зовнішнє встановлення.

Ступінь захисту IP55

Корпус Deye GE-F240 має ступінь захисту:

IP55.

Це означає підвищений захист від:

• проникнення пилу;

• атмосферної вологи;

• водяних бризок і струменів;

• впливу зовнішнього середовища.

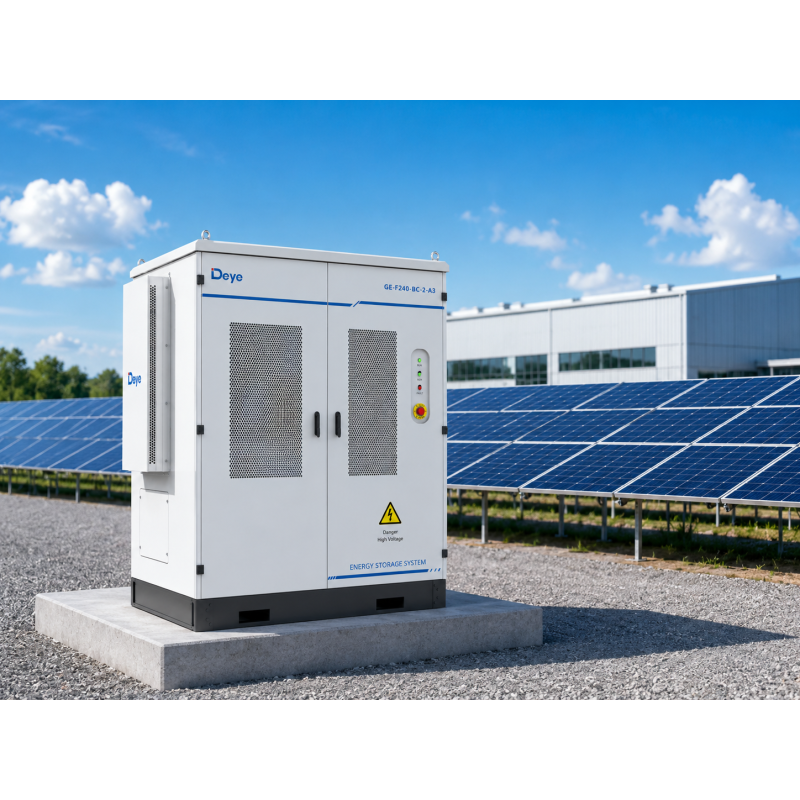

Система спеціально створена як Outdoor Battery Cabinet та призначена для встановлення на підготовленому зовнішньому майданчику.

Антикорозійний захист C4-M / C5

Стандартне антикорозійне виконання:

C4-M.

Опційно корпус може бути адаптований до:

C5.

Це важливо для:

• промислових територій;

• об’єктів із підвищеною вологістю;

• аграрних комплексів;

• прибережних та інших агресивних середовищ.

Інтелектуальна BMS

Вбудована Battery Management System постійно контролює ключові параметри батарейного комплексу.

BMS відповідає за:

• контроль напруги;

• контроль струму;

• температурний моніторинг;

• контроль SOC;

• контроль стану акумуляторних модулів;

• захист від перевищення допустимих режимів;

• керування зарядом і розрядом;

• передачу інформації до PCS або гібридного інвертора.

Система забезпечує узгоджену роботу всіх 15 високовольтних батарейних модулів.

Комунікаційні інтерфейси

Для взаємодії з силовим обладнанням і системою керування передбачені:

• CAN;

• RS485.

Підтримувані протоколи:

• CAN 2.0;

• Modbus RS485.

Це дозволяє інтегрувати батарейну шафу із сумісними пристроями Deye та системами енергоменеджменту.

Робота із сонячною електростанцією

Одним із основних сценаріїв використання GE-F240 є комерційна або промислова сонячна електростанція.

Типова схема:

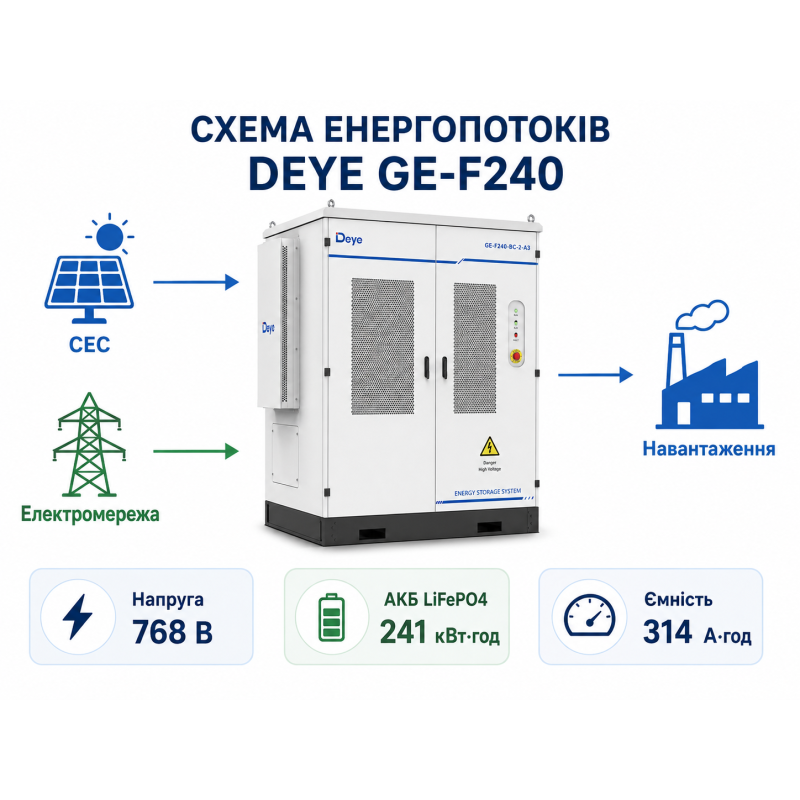

Сонячні панелі → гібридний інвертор → Deye GE-F240 → навантаження / електромережа.

Вдень сонячні панелі можуть:

1. безпосередньо живити обладнання підприємства;

2. заряджати GE-F240 надлишковою генерацією;

3. за відповідних налаштувань передавати залишок енергії в мережу.

Увечері або під час зниження сонячної генерації накопичена енергія використовується для живлення навантаження.

До 200% PV oversizing у системному рішенні

При роботі GE-F240 із відповідними гібридними інверторами Deye система може підтримувати значне перевищення встановленої потужності PV-масиву відносно номінальної AC-потужності інвертора.

Це дозволяє ефективніше використовувати доступну площу для сонячних панелей та отримувати більше генерації в ранкові, вечірні та хмарні години.

Peak Shaving

Deye GE-F240 може ефективно використовуватися для Peak Shaving.

Наприклад, підприємство споживає 100 кВт у звичайному режимі, але при запуску обладнання навантаження короткочасно зростає до 180 кВт.

Частину додаткової потужності може забезпечити накопичувач.

Це дозволяє:

• зменшувати пікове споживання з мережі;

• знижувати навантаження на трансформатор;

• уникати перевищення дозволеної потужності;

• підключати додаткове обладнання;

• згладжувати графік споживання.

Load Shifting

Накопичувач дозволяє переносити споживання електроенергії в часі.

Наприклад:

нічний тариф → заряд GE-F240;

денний дорогий тариф → розряд батареї.

Або для об’єкта із СЕС:

денна сонячна генерація → заряд батареї;

вечірнє споживання → використання накопиченої сонячної енергії.

Це дозволяє більш раціонально використовувати електроенергію та зменшувати витрати підприємства.

Резервне електроживлення

У комплекті із сумісним гібридним інвертором або PCS накопичувач GE-F240 може бути частиною системи резервного живлення.

Таке рішення актуальне для:

• виробничого обладнання;

• холодильних установок;

• насосів;

• серверів;

• систем автоматизації;

• освітлення;

• офісного обладнання;

• систем безпеки;

• телекомунікаційного обладнання;

• критично важливих технологічних ліній.

Робота з генератором

При використанні відповідного гібридного інвертора Deye система може бути інтегрована з дизельним або газовим генератором.

Типова схема:

СЕС + електромережа + генератор + GE-F240 → навантаження.

Накопичувач дозволяє:

• зменшити кількість запусків генератора;

• скоротити його час роботи;

• зменшити витрату пального;

• підтримувати навантаження батареєю;

• використовувати генератор для зарядки накопичувача при тривалих аваріях.

Гнучкий вибір потужності системи

GE-F240 не прив’язана до одного конкретного значення AC-потужності.

Залежно від проєкту батарейна шафа може комбінуватися з різними сумісними гібридними інверторами або PCS.

Це дозволяє створювати, наприклад:

• довготривале резервування з меншою потужністю;

• більш потужну систему Peak Shaving;

• комерційну СЕС із накопиченням;

• автономну Microgrid;

• комплекс із генератором.

Масштабування

Серія ORION E розрахована на подальше нарощування системи.

У відповідній архітектурі підтримується паралельна робота:

• до 10 систем по AC;

• або до 10 батарейних шаф по DC.

Теоретично 10 батарей GE-F240 забезпечують сумарну номінальну енергію близько:

2,41 МВт·год.

Це дозволяє використовувати GE-F240 не лише на середньому бізнесі, а й у великих промислових ESS-проєктах.

Компактне зовнішнє встановлення

Габарити однієї шафи:

1303 × 1240 × 2405,5 мм.

При запасі енергії понад 241 кВт·год система займає відносно невелику площу.

Встановлення:

підлогове, на підготовленій основі.

Допускається компонування обладнання «спина до спини» або «бік до боку» відповідно до проєктних вимог.

Основні переваги Deye GE-F240-BC-2-A3

241,15 кВт·год енергії

Великий запас електроенергії для комерційних та промислових об’єктів.

LiFePO4 314 А·год

Сучасні високоресурсні літій-залізо-фосфатні акумулятори.

Висока напруга 768 В

Оптимальна архітектура для потужних промислових PCS та гібридних інверторів.

Робочий діапазон 600–876 В

Широкий високовольтний діапазон для стабільної роботи системи.

DC-потужність до 121 кВт номінально

Підходить для потужних промислових енергетичних систем.

До 180 А безперервного струму

Значна зарядно-розрядна спроможність.

Піковий розряд до 285 А

Можливість короткочасно підтримувати значні піки навантаження.

≥8000 циклів

Високий ресурс для щоденного комерційного використання.

Smart Air Cooling

Інтелектуальне активне повітряне охолодження.

IP55

Захищене виконання для зовнішньої установки.

C4-M / опційно C5

Високий рівень антикорозійного захисту.

Комплексна пожежна система

Аерозольне пожежогасіння, водяний інтерфейс, CO-контроль, активна вентиляція та аварійне скидання тиску.

Широкий температурний діапазон

Робота від -30 до +55 °C.

Гнучка інтеграція

Можливість роботи з гібридними інверторами, PCS, СЕС, мережею та генератором.

Масштабування

Можливість створення систем мегават-годинного класу.

Технічні характеристики Deye GE-F240-BC-2-A3

* Значення корисної енергії наведене для визначених виробником умов випробування та може залежати від налаштувань системи, температури, SOC і параметрів експлуатації.

** Циклічний ресурс визначається за контрольованих умов експлуатації та до встановленого виробником рівня EOL.

Де застосовується Deye GE-F240

Система оптимально підходить для:

• виробничих підприємств;

• заводів;

• промислових цехів;

• логістичних комплексів;

• складських центрів;

• холодильних складів;

• аграрних підприємств;

• елеваторів;

• ферм;

• тепличних господарств;

• торгових центрів;

• супермаркетів;

• бізнес-центрів;

• готелів;

• ресторанів;

• медичних об’єктів;

• телекомунікаційної інфраструктури;

• серверних і дата-центрів;

• АЗС;

• зарядних хабів для електромобілів;

• комерційних сонячних електростанцій;

• Microgrid-систем;

• підприємств із недостатньою доступною мережевою потужністю.

Важливо: GE-F240 — це батарейна система

Deye GE-F240-BC-2-A3 не є самостійним AC-інвертором або готовим ДБЖ.

Це високовольтна DC батарейна шафа.

Для підключення стандартного трифазного AC-навантаження необхідно використовувати сумісний:

• гібридний інвертор;

• PCS;

• захисне та комутаційне обладнання;

• систему керування відповідної конфігурації.

Потужність інвертора або PCS підбирається відповідно до необхідної потужності навантаження, сонячної електростанції, режиму резервування та бажаного часу автономної роботи.

Deye GE-F240 — професійний накопичувач для бізнесу та промисловості

Deye GE-F240-BC-2-A3 241,15 кВт·год — сучасна високовольтна LiFePO4 система зберігання енергії, яка поєднує значну ємність, номінальну напругу 768 В, потужну BMS, активне охолодження, багаторівневу пожежну безпеку та захищений корпус IP55.

У поєднанні із сумісним PCS або гібридним інвертором система дозволяє створити повноцінний енергетичний комплекс для сонячної електростанції, резервного живлення, Peak Shaving, Load Shifting, Microgrid та оптимізації енергоспоживання підприємства.

Це рішення для бізнесу, якому необхідні великий запас електроенергії, висока потужність, можливість щоденного циклічного використання та подальше масштабування системи до мегават-годинного рівня.
